Скорость включения и выключения может быть настроена в процессе автоматизации или выставлена вручную. Если автонастройка включена
система начнет работу, используя настройки по умолчанию или пред настройки, сделанные пользователем в параметре P27-31 (27-32) и 27-33
(27-34), прежде чем включить автонастройку.
Задача состоит в том, чтобы найти скорости включения и выключения при которых система наиболее энергоэффективна. Смотрите
рисунок
ниже.

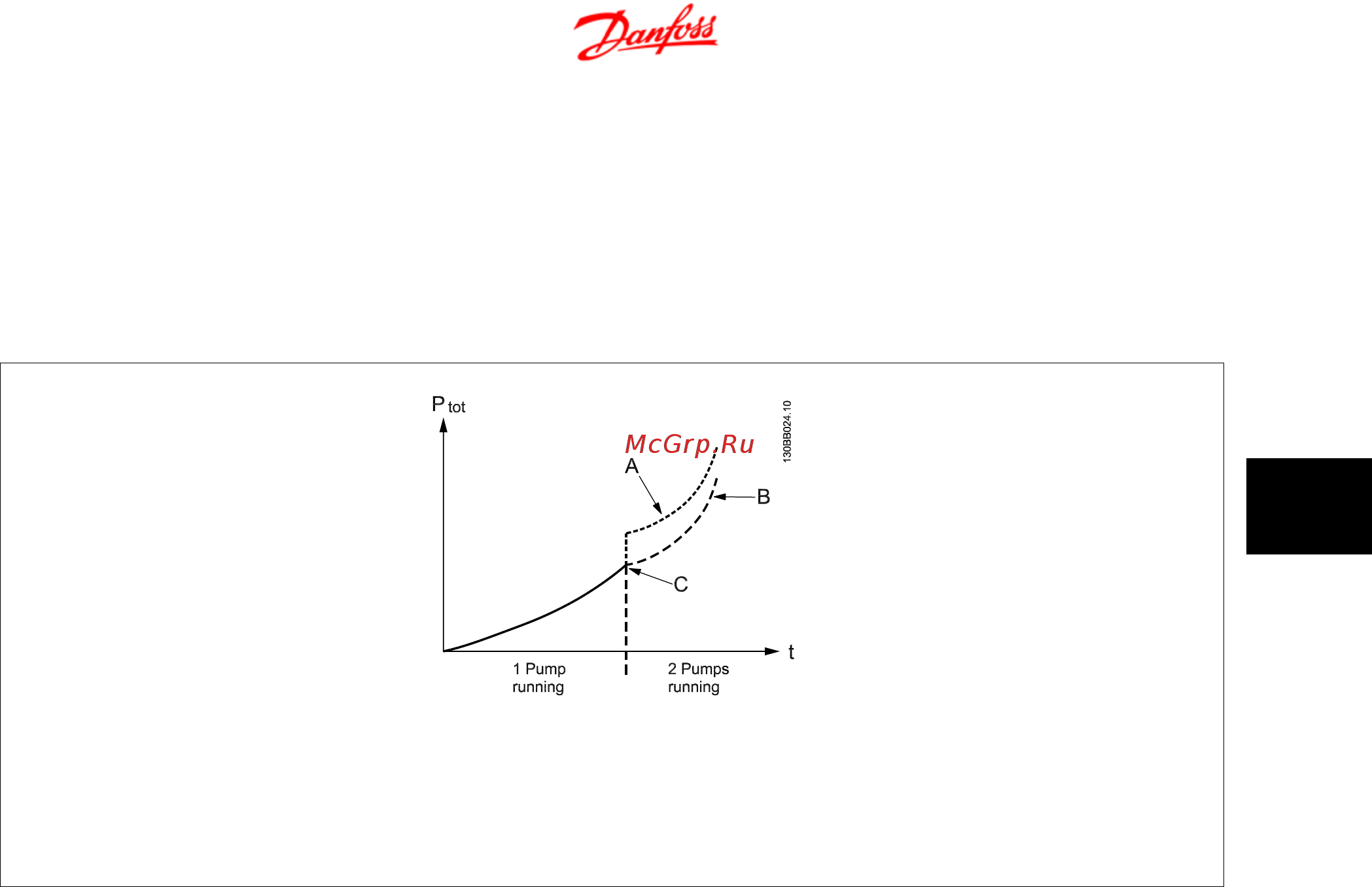

Рисунок 4.1: Включение:
A: Неправильно отрегулированная скорость включения.
B: Правильно отрегулированная скорость включения.
C: Скорость включения насоса 2
Когда система введена в действие, она контролирует текущий расход энергии и производит точную настройку каждый раз, когда происходит
включение или выключение.
Это свойство со временем обеспечит наиболее энергоэффективную работу, принимая во внимание износ насосной системы.
На вебсайте компании Danfoss можно бесплатно загрузить программное обеспечение MUSEC (Multiple Unit Staging Efficiency Calculator =
Калькулятор эффективности каскадного включения нескольких блоков). Программа MUSEC вводит
данные в насосы и систему, обеспечивая
оптимальные настройки для параметров "Скорость включения ступени" и "Скорость выключения ступени".
4.1.6 Включение / Выключение насосов фиксированной скорости основано на сигнале
обратной связи по давлению
Насосы фиксированной скорости включаются под действием падения давления в системе. И выключаются под действием повышения давления
в системе.
Поскольку нежелательно, чтобы насосы включались и выключались быстро, необходимо определить допустимый диапазон давления системы
вместе с периодом времени, в течение которого давление может находиться за пределами этого диапазона, прежде чем произойдет включение
или выключение.
Указанные значения устанавливаются с помощью параметров 27-20 “Нормальный рабочий диапазон”, 27-23 “Задержка
включения” и 27-24 “Задержка выключения”.
Эти параметры зависят от оборудования и должны устанавливаться в соответствии с требованиями системы.
Автоматический порог включения / выключения
Скорость насосов переменной скорости в момент включения или выключения определяется порогом включения или выключения. Эти
установочные параметры удобны для обеспечения минимального
превышения или провала давления при включении или выключении.
В сравнении с базовым каскадом встроенным в привод, эти установочные параметры могут быть автонастроены в опциях расширенного и
улучшенного каскадов МСО101 и МСО102.
Опция расширенного и улучшенного
каскадного контроллера
4 Конфигурирование системы
MI.38.C2.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
23
4
