3.1.6 Конфигурация насосов разных типоразмеров
Конфигурация насосов разных типоразмеров позволяет управлять ограниченным числом насосов фиксированной скорости, имеющих разные
типоразмеры. Эта конфигурация обеспечивает наибольший диапазон выходного параметра системы с помощью наименьшего количества
насосов.

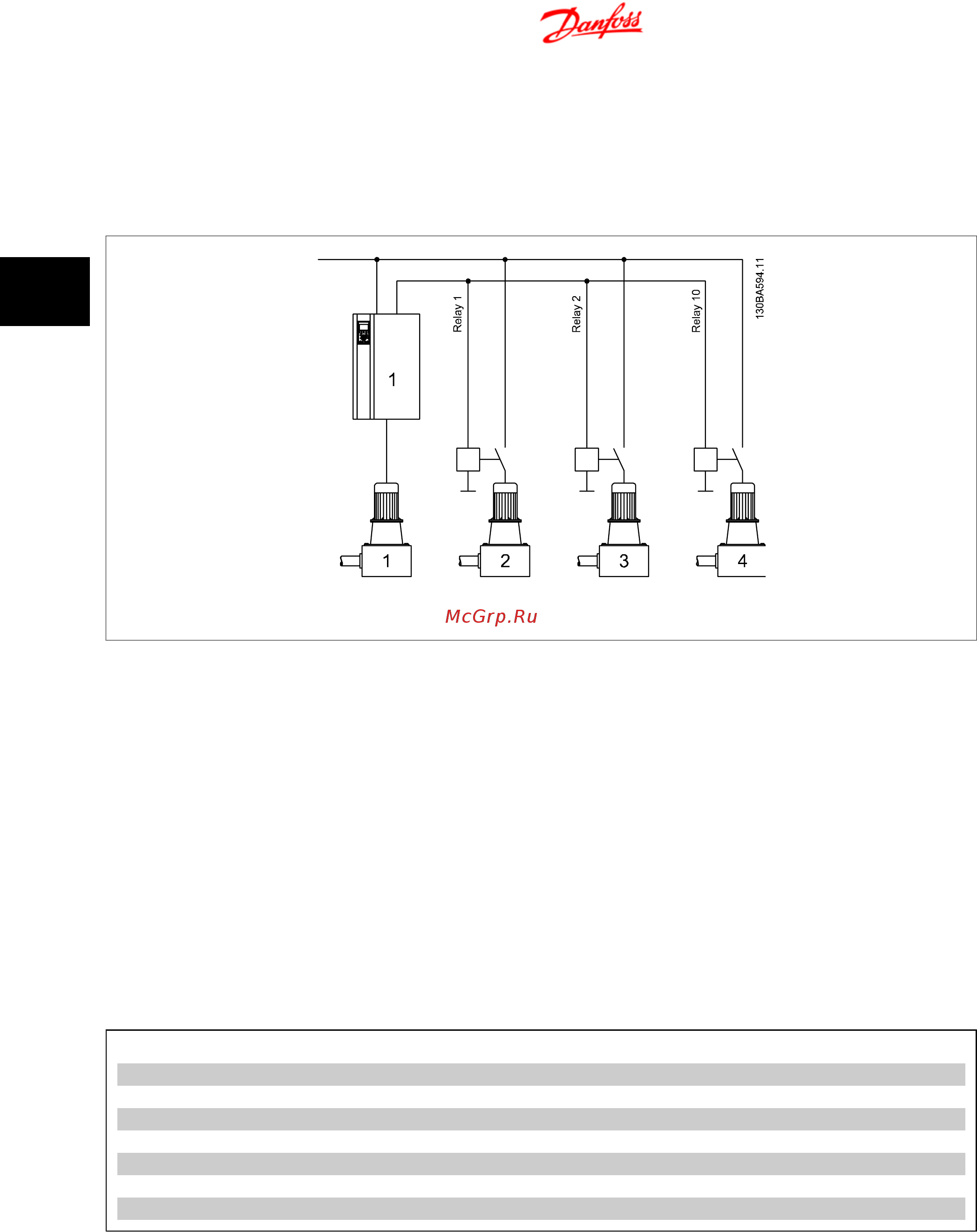

Рисунок 3.6: Пример
В группе параметров 27-7* “Подключения” для этой конфигурации предусмотрены следующие возможности выбора реле:
27-70 РЕЛЕ 1 → [73] Насос 2 – к сети
27-71 РЕЛЕ 2 → [74] Насос 3 – к сети
27-72 РЕЛЕ 10 → [75] Насос 4 – к сети
27-73 РЕЛЕ 11 → [0] Стандартное реле
27-74 РЕЛЕ 12 → [0] Стандартное реле
Не все конфигурации насосов разных типоразмеров допустимы. Чтобы конфигурация была действующей, она должна предусматривать
возможность включения
насосов ступенями по 100 % производительности насоса переменной скорости, подключенного к главному приводу.
Это требуется для того, чтобы насос переменной скорости был способен управлять выходным параметром между ступенями фиксированной
скорости.
Допустимые конфигурации
Величина 100 % определяется как максимальный поток, который создается насосом. подключенным к главному приводу. Производительности
насосов фиксированной скорости должны быть кратными этой величине.
Переменная
скорость Фиксированная скорость
100% 100% + 200%
100% 100% + 200% + 200%
100% 100% + 100% + 300%
100% 100% + 100% + 300% + 300%
100% 100% + 200% + 400%
100% + 100% 200%
100% + 100% 200% + 200%
(Возможны и другие допустимые конфигурации).
Недопустимые конфигурации
Недопустимые конфигурации все же работают, но в них включаются не все насосы. Это делается для того, чтобы допустить ограниченную
работу, если какой-то насос в этой конфигурации не неисправен или заблокирован.
3 Поддерживаемая конфигурация
