3R или NEMA 4. Корпус NEMA 3R является корпусом для
наружной установки, обеспечивающим защиту от
осадков и льда. Корпус NEMA-4 является корпусом для
наружной установки, обеспечивающим большую
степень защиты от атмосферных воздействий и
трубопроводной воды.
Минимальная глубина корпуса составляет 500 мм (600
мм для типоразмера E2), а комплект разработан под
корпус шириной 600 мм (800 мм для типоразмера E2).
Возможны другие значения ширины, однако
потребуется дополнительный крепеж Rittal. Сведения о
максимальной глубине и ширине см. в требованиях к
монтажу.
УВЕДОМЛЕНИЕ
Номинальный ток преобразователей частоты в
корпусах типоразмеров D3h и D4h понижается на 3%
при использовании комплекта NEMA 3R. Для
преобразователей частоты типоразмера Е2
понижение характеристик не требуется.
Типоразмер Номер по каталогу Номер инструкции
D3h 176F3633 177R0460
D4h 176F3634 177R0461
E2 176F1852 176R5922
Таблица 3.30 Сведения для заказа комплекта NEMA-3R
3.7.3 Монтаж на подставке
В этом разделе описывается монтаж подставки для
преобразователей частоты типоразмеров D1h, D2h, D5h
и D6h. Эта подставка служит для напольного монтажа
преобразователя частоты. На передней стороне
подставки имеются отверстия для впуска воздуха к
силовым компонентам.
Для подачи достаточного количества охлаждающего
воздуха к элементам управления преобразователя
частоты и обеспечения защиты корпуса по классу IP21
(NEMA 1) или IP54 (NEMA 12), должна устанавливаться
специальная панель уплотнений преобразователя
частоты.
175ZT976.10

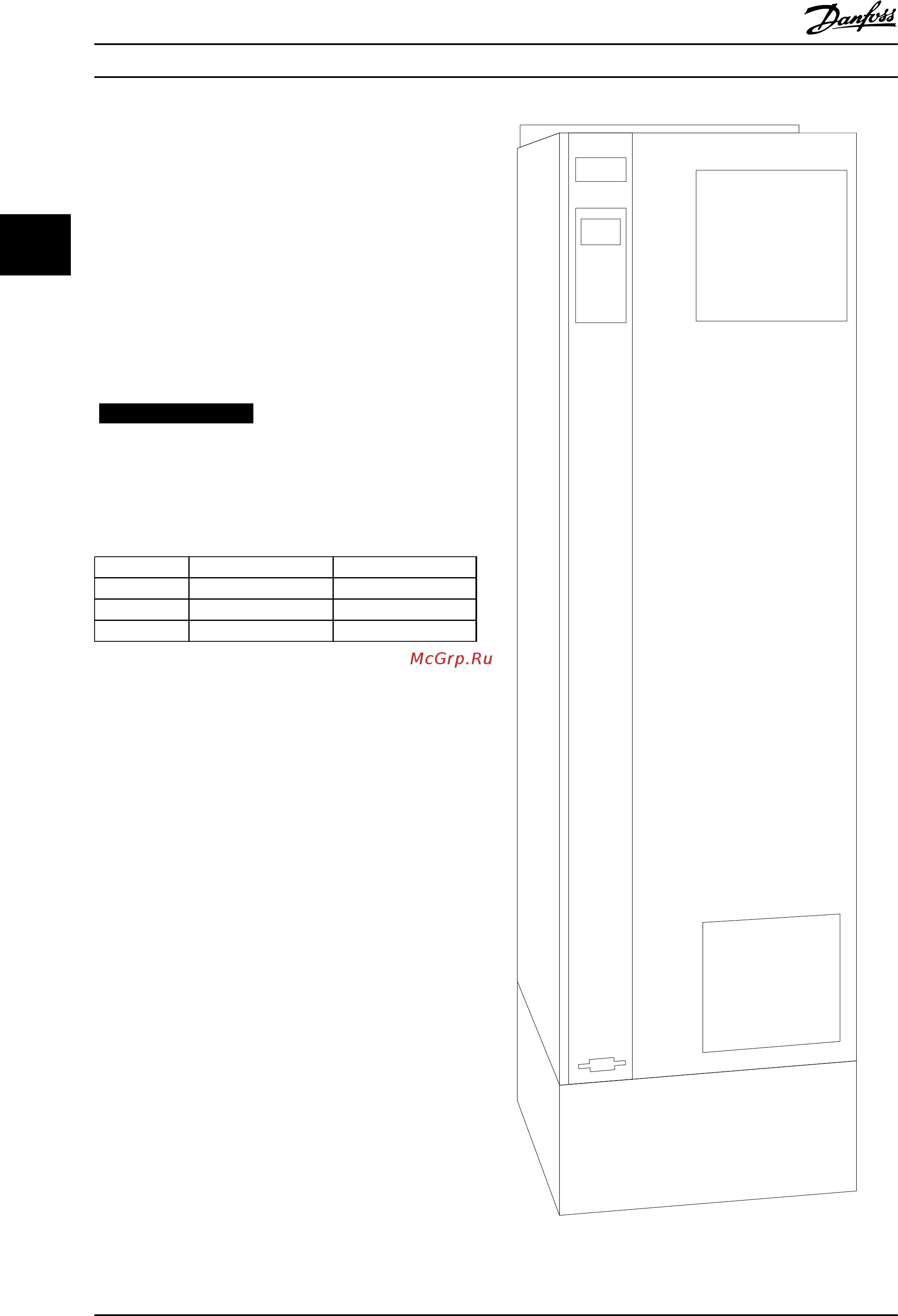

Рисунок 3.21 Преобразователь частоты, установленный на
подставку.
Выбор
Руководство по проектированию VLT
®
AQUA Drive FC 202
76 MG20Z150 - VLT
®
