Номера для заказа и высоты подставок приведены в
Таблица 3.31.
Типоразмер Номер по
каталогу
Номер
инструкции
Высота
[мм]
D1h 176F3631 177R0452 400
D2h 176F3632 177R0453 400
D5h/D6h 176F3452 177R0500 200
D7h/D8h Поставляется с
блоком
Поставляется с
блоком
200
E1 Поставляется с
блоком
Поставляется с
блоком
200
Таблица 3.31 Сведения для заказа подставки
176FA242.10

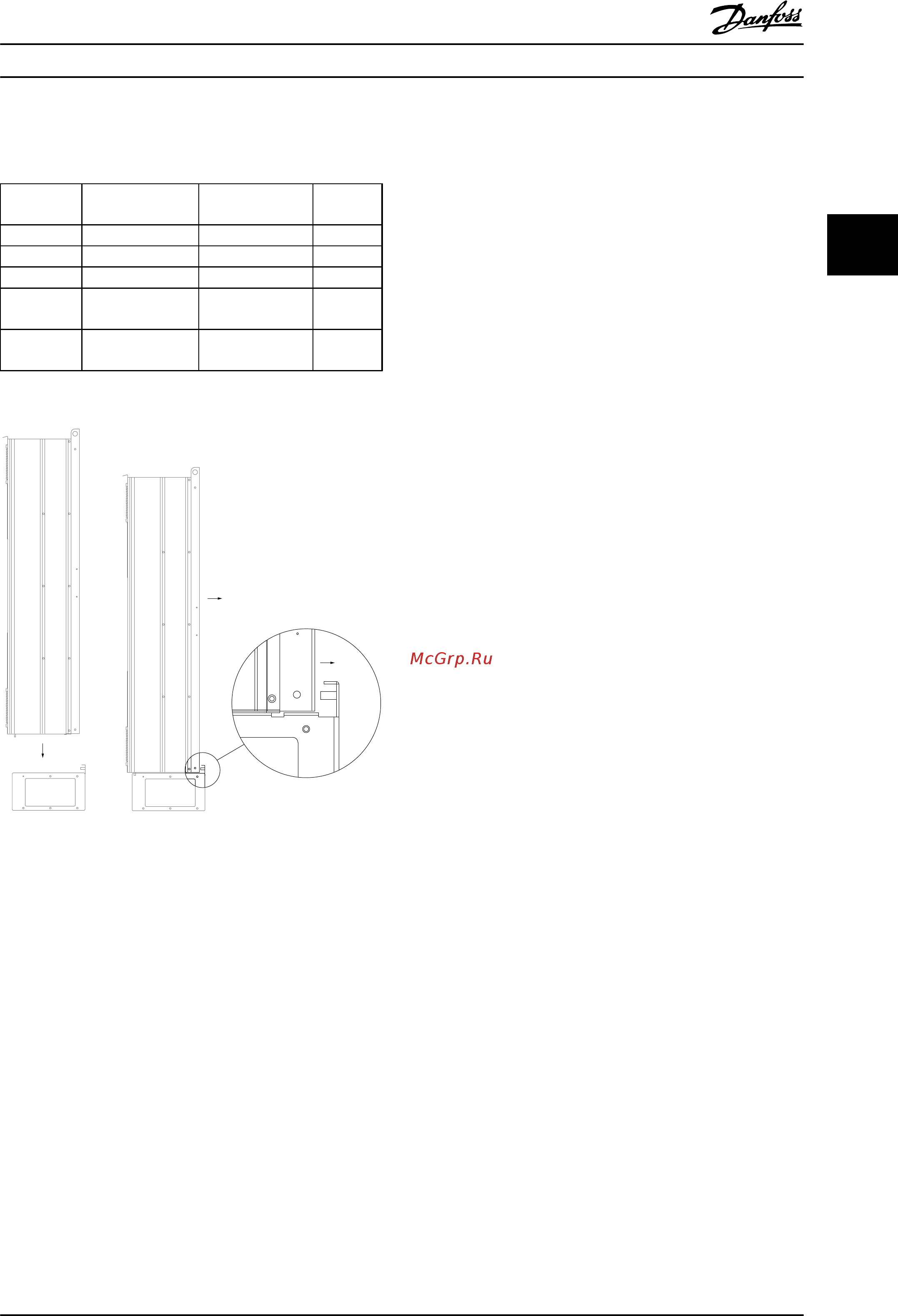

Рисунок 3.22 Установка преобразователя частоты на
подставку
3.7.4 Монтаж дополнительных входных
плат
Данный раздел описывает порядок монтажа
дополнительных комплектов входных плат для
преобразователей частоты типоразмера E.
Снятие фильтров ВЧ-помех с входных плат не
допускается. Снятие фильтров ВЧ-помех с входных плат
может стать причиной повреждений.
Выбор
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 77
