![Danfoss VLT AQUA Drive FC-202P5K5S2 — протокол ПЧ: Стандартная шина для связи устройств [167/204]](/img/pdf.png)
Danfoss VLT AQUA Drive FC-202P5K5S2 — протокол ПЧ: Стандартная шина для связи устройств [167/204]
Превью страниц
Страница 167 /
204
![Danfoss VLT AQUA Drive FC-202P3K7S2 [167/204] Конфигурация сети](/views2/1557589/page167/bga7.png)

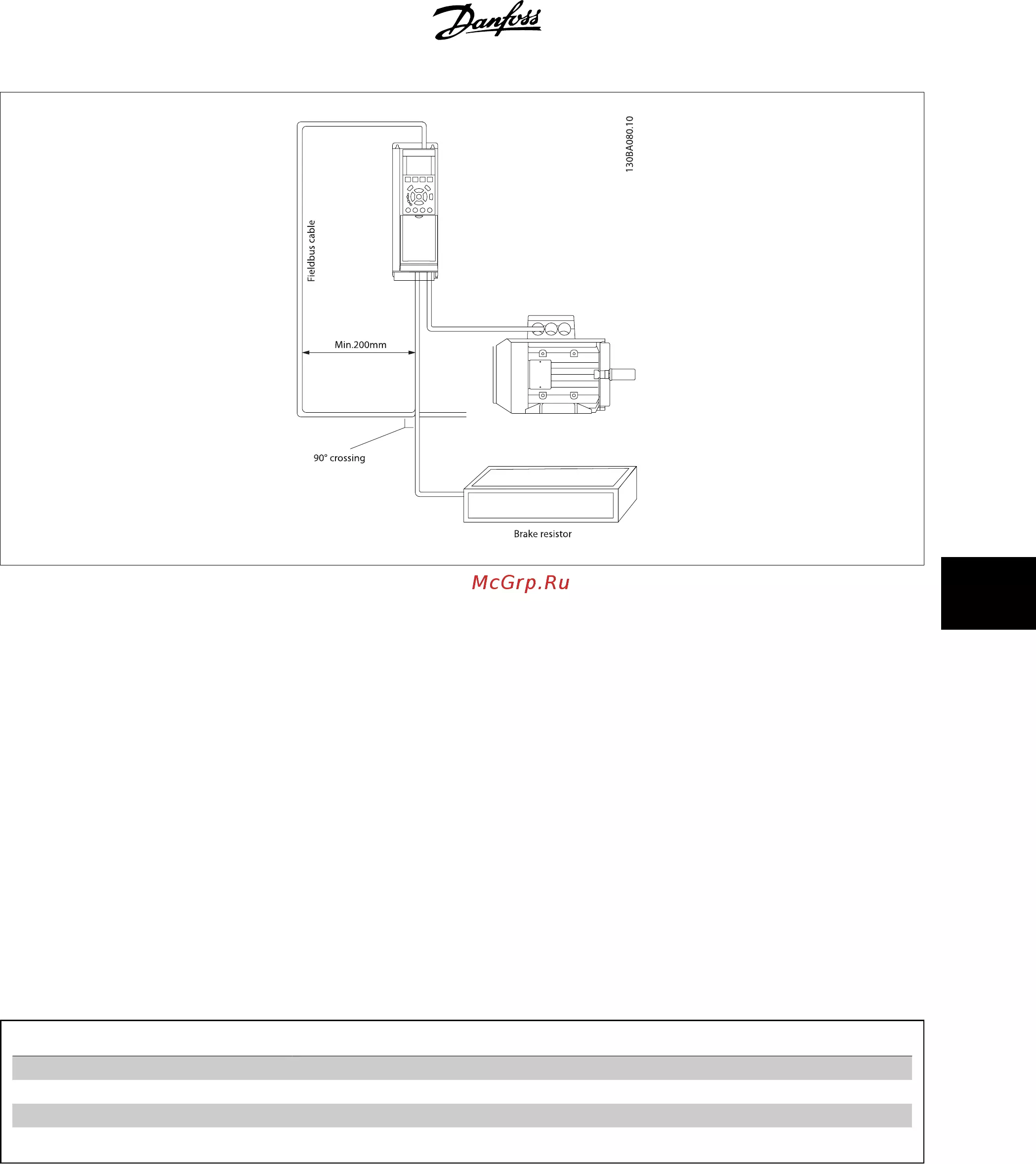

Протокол ПЧ, также называемый шиной ПЧ, или стандартной шиной, является Danfoss стандартной периферийной шиной. Он определяет способ
доступа к данным по принципу главный-подчиненный для связи по последовательной шине.
К шине можно подключить одно главное и до 126 подчиненных устройств. Отдельные подчиненные устройства выбираются главным устройством
по символу адреса в телеграмме. Подчиненное устройство не
может передавать сообщение по собственной инициативе: для этого требуется
запрос; также невозможен обмен сообщениями между подчиненными устройствами. Связь осуществляется в полудуплексном режиме.
Функция главного устройства не может быть передана другому узлу (система с одним главным устройством).

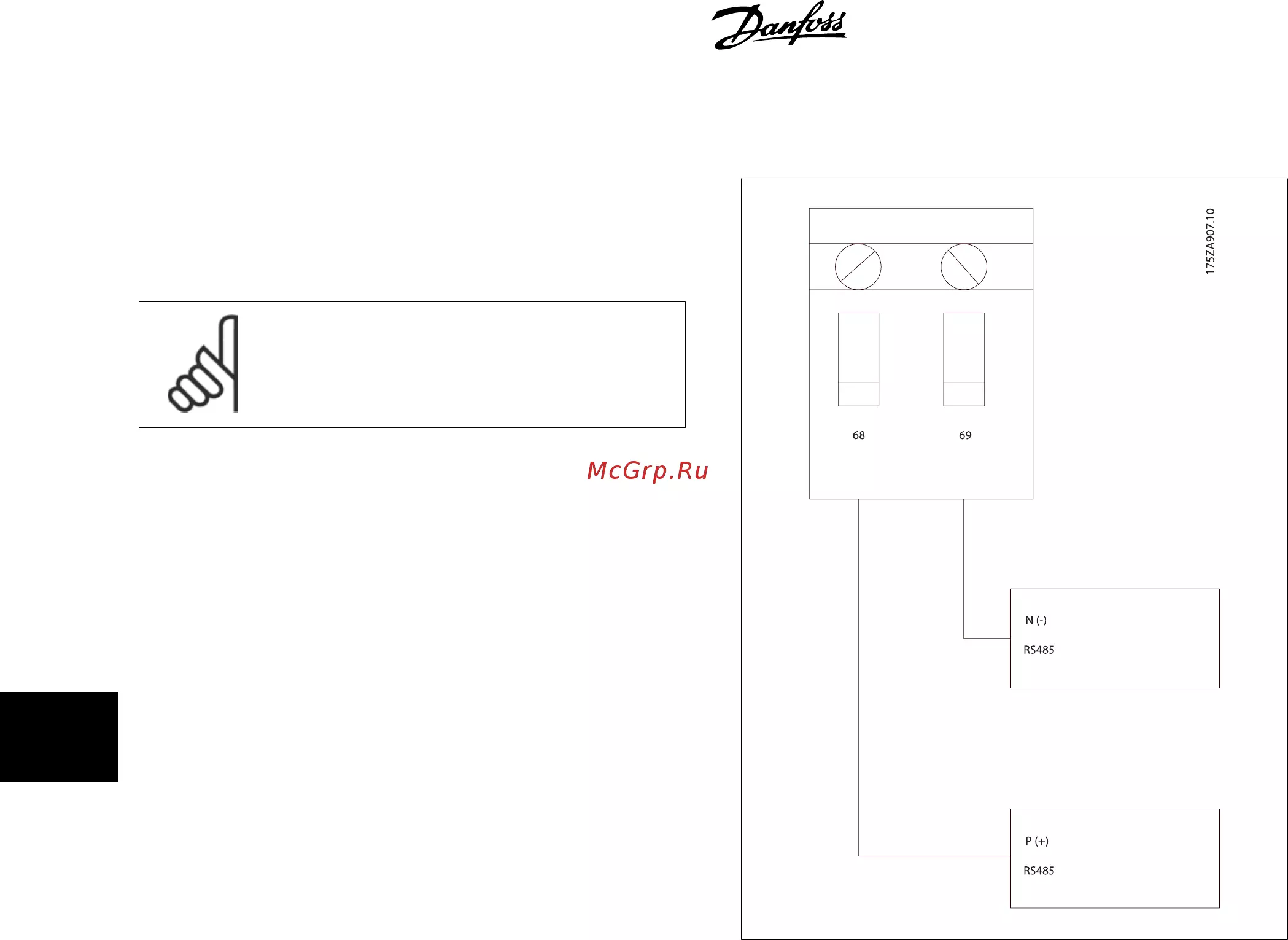

Физическим уровнем является RS-485, т.е. используется порт RS-485, встроенный в преобразователь частоты. Протокол ПЧ поддерживает
различные
форматы телеграмм; укороченный формат из 8 байтов для данных процесса и удлиненный формат из 16 байтов, который также
включает канал параметров. Для текстов используется третий формат телеграмм.
7.3 Конфигурация сети
7.3.1 FC 300 Настройка преобразователя частоты
Чтобы ввести в действие протокол ПЧ для преобразователя частоты, установите следующие параметры.
Номер параметра Уставка
Пар. 8-30
Protocol
ПЧ
Пар. 8-31
Address
1 - 126
Пар. 8-32
FC Port Baud Rate
2400 - 115200
Пар. 8-33
Parity / Stop Bits
Контроль по нечетности, 1 стоповый бит (по умолчанию)
Инструкция по эксплуатации привода VLT
AQUA Low Harmonic Drive
7 Монтаж и настройка RS-485
MG.20.T1.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
167
