7.4 Структура кадра сообщения по протоколуПЧ

7.4.1 Состав символа (байта)

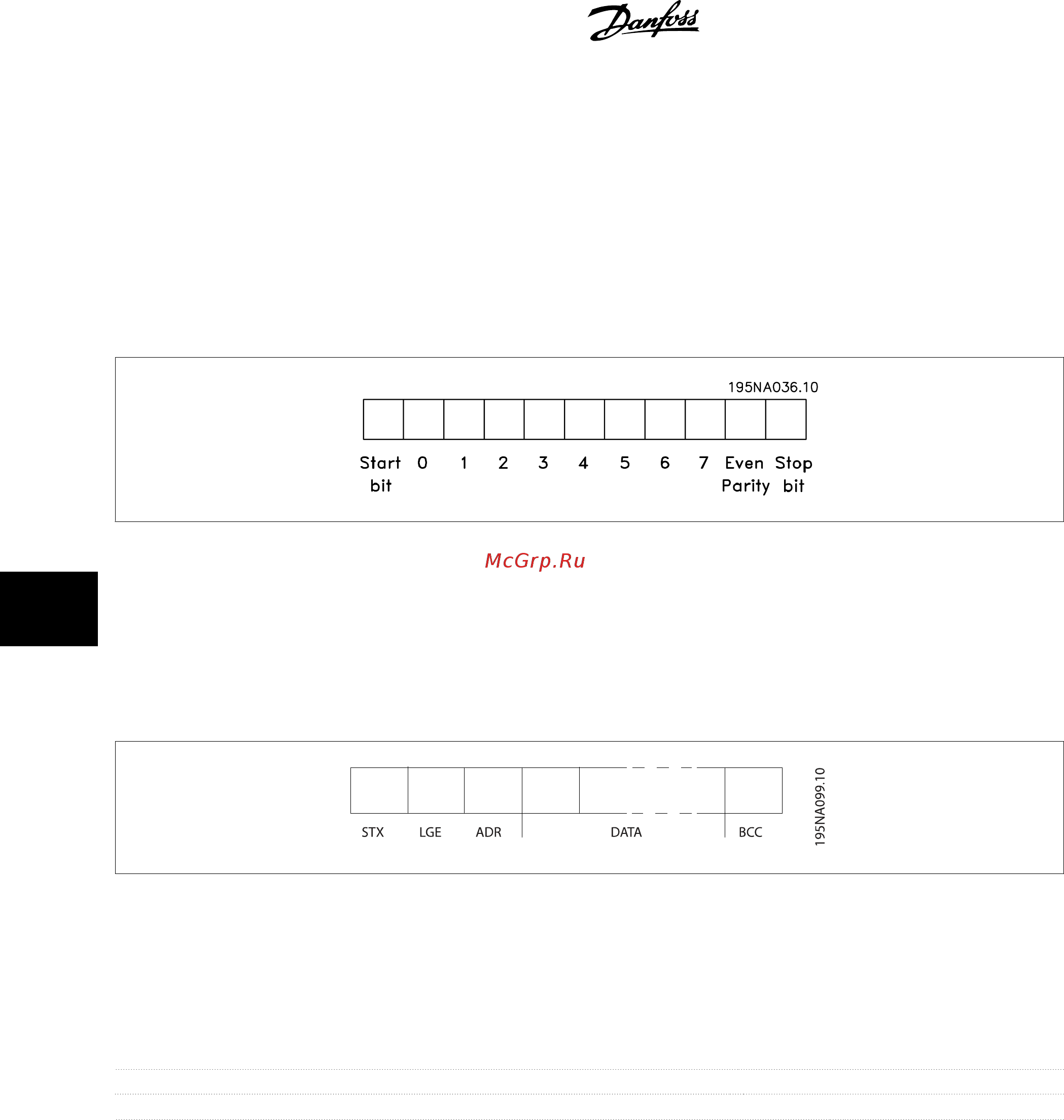

Каждый передаваемый символ начинается со стартового бита. Затем передаются 8 битов данных, соответствующих одному байту. Каждый

символ защищается битом контроля четности, который устанавливается равным "1" при подтверждении четности (т.e. когда суммарное число

двоичных единиц в 8 битах данных и бите четности является четным). Символ завершается стоповым битом, так что общее число битов равно

11.

7.4.2 Структура телеграммы

Каждая телеграмма начинается со стартового символа (STX) = 02 Hex, за которым следует байт, указывающий длину телеграммы (LGE), и байт,

указывающий адрес преобразователя частоты (ADR). Затем следует несколько байтов данных (переменное число, зависящее от типа

телеграммы). Телеграмма завершается управляющим байтом (BCC).

7.4.3 Длина телеграммы (LGE)

Длина телеграммы – это число байтов данных в сумме с байтом адреса ADR и управляющим байтом BCC.

Длина телеграмм, содержащих 4 байта данных, равна: LGE = 4 + 1 + 1 = 6 байтов

Длина телеграмм, содержащих 12 байтов данных, равна: LGE = 12 + 1 + 1 = 14 байтов

Длина телеграмм, содержащих тексты, равна 10

+n байтов

Здесь 10 соответствует фиксированным символам, а “n’” является переменной величиной (зависящей от длины текста).

7.4.4 Адрес преобразователя частоты (ADR)

Используются два разных формата адреса.

Диапазон адресов преобразователя частоты составляет 1-31 или 1-126.

1. Формат адреса 1-31:

Бит 7 = 0 (действует формат адреса 1-31)

Бит 6 не используется

Бит 5 = 1: циркулярная рассылка, биты адреса (0-4) не используются

Бит 5 = 0: нет циркулярной рассылки

Биты 0-4 = адрес преобразователя частоты 1-31
