• Установите на место панель LCP.
• Подключите питание к преобразователю частоты.
Опция платы расширенного каскадного контроллера МСО 102 VLT предназначена исключительно для использования в дополнительном слоте
C1. Установочное положение опции С1 показано на рисунке ниже.

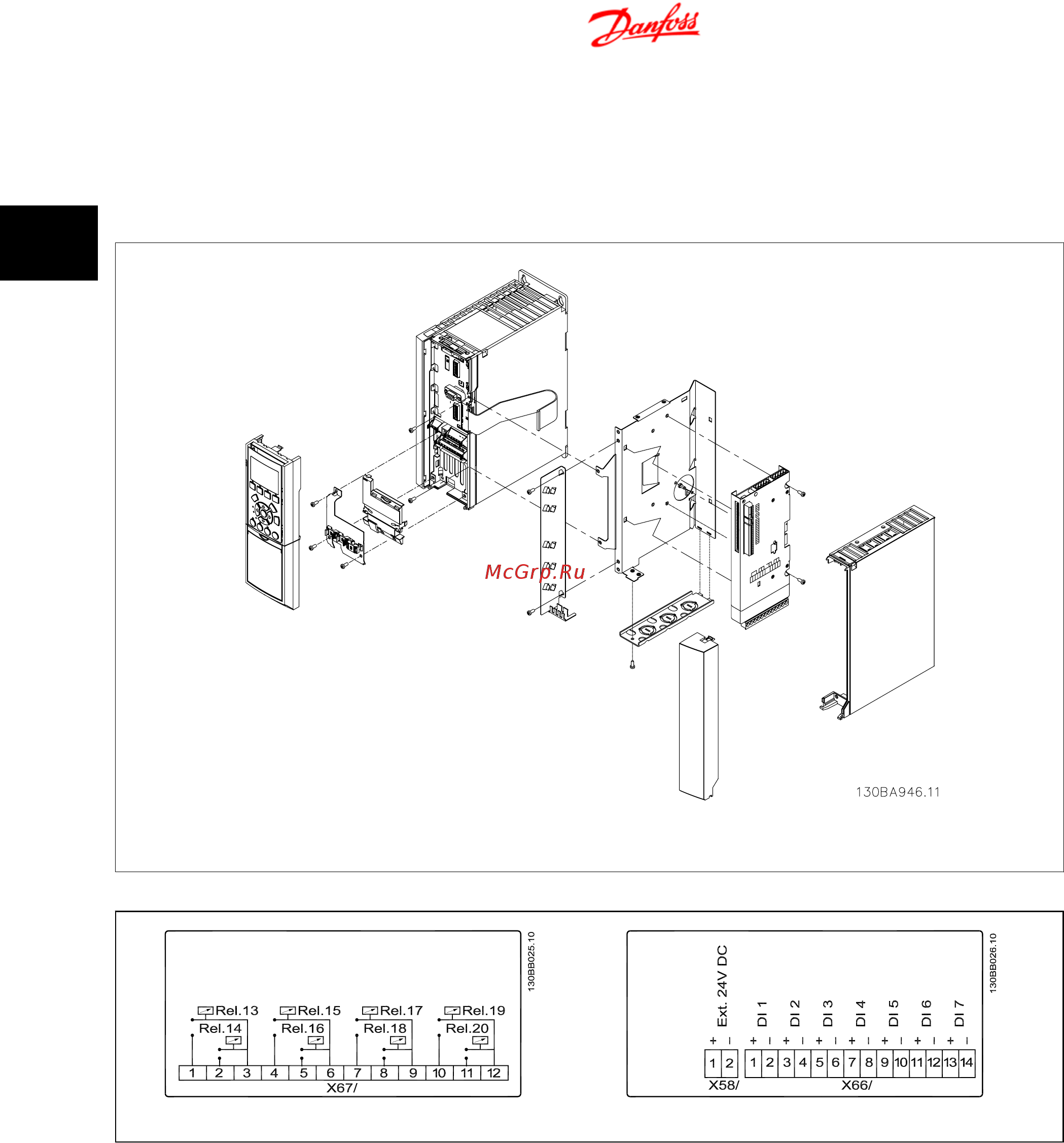

Рисунок 2.4: Оболочка А2, А3 (и В3) 40 мм (только одна опция С).
Присоединение клемм:
8 реле 7 цифровых входов
Таблица 2.1: Подключение клемм Улучшенного каскадного контроллера МСО 102
2 Введение
Опция расширенного и улучшенного
каскадного контроллера
10
MI.38.C2.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
2
