Danfoss VLT AQUA Drive FC-202P5K5S2 [9/48] Введение
![Danfoss VLT AQUA Drive FC-202PK37T4 [9/48] Введение](/views2/1557591/page9/bg9.png)

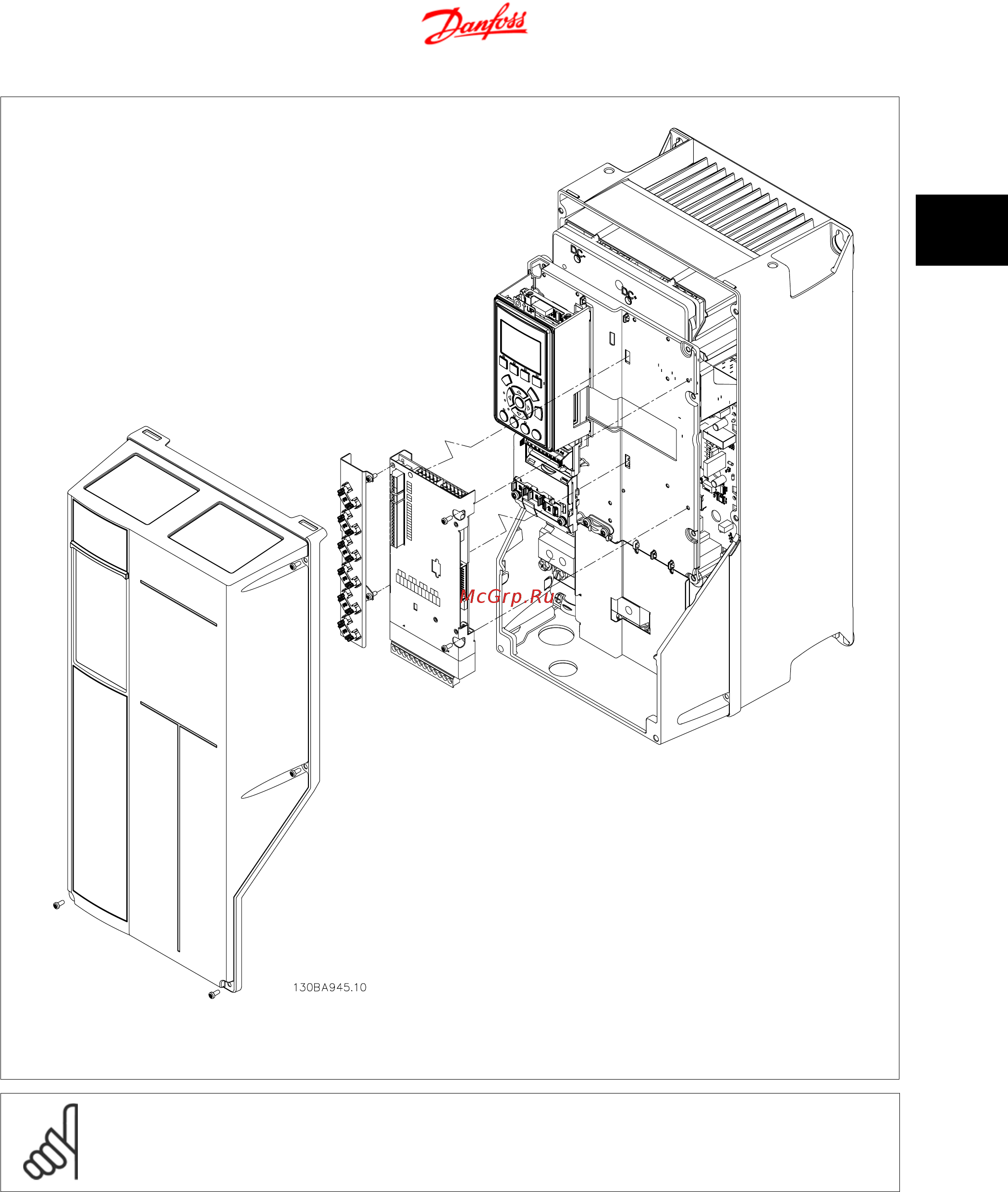

Рисунок 2.3: Установка опций в слот C.
Внимание
Перед запуском отключите питание преобразователя частоты. Никогда не устанавливайте дополнительную плату на
преобразователь частоты во время работы.
Как добавить дополнительное устройство MCО 102:
• Необходимо отсоединить питание от преобразователя частоты.
•
Необходимо отсоединить разъемы токоведущих частей на клеммах реле.
• Снимите панель местного управления, клеммную крышку и извлеките раму панели из преобразователя частоты FC 202.
• Вставьте дополнительный модуль MCО 102 в гнездо B.
• Подключите кабели управления и прикрепите кабели к шасси с помощью
кабельных хомутов.
• Старайтесь не смешивать разные системы.
•
Вставьте удлиненную раму и клеммную крышку.
Опция расширенного и улучшенного
каскадного контроллера
2 Введение
MI.38.C2.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
9
