![Danfoss VLT AQUA Drive FC-202PK55T2 [22/48] Управление с замкнутым контуром](/views2/1557591/page22/bg16.png)
Параметры 3-41 Время разгона и 3-42 Время замедления должны быть установлены одинаково и для главного привода, и для всех подчиненных
приводов в системе.
Эти промежутки времени должны быть установлены достаточно короткими, чтобы PID контроллер мог сохранять контроль над системой.
DO
Pin 27
DI
DI
Pin 29
Pin 29
DO
Pin 27
DI
DI
Pin 29
Pin 29

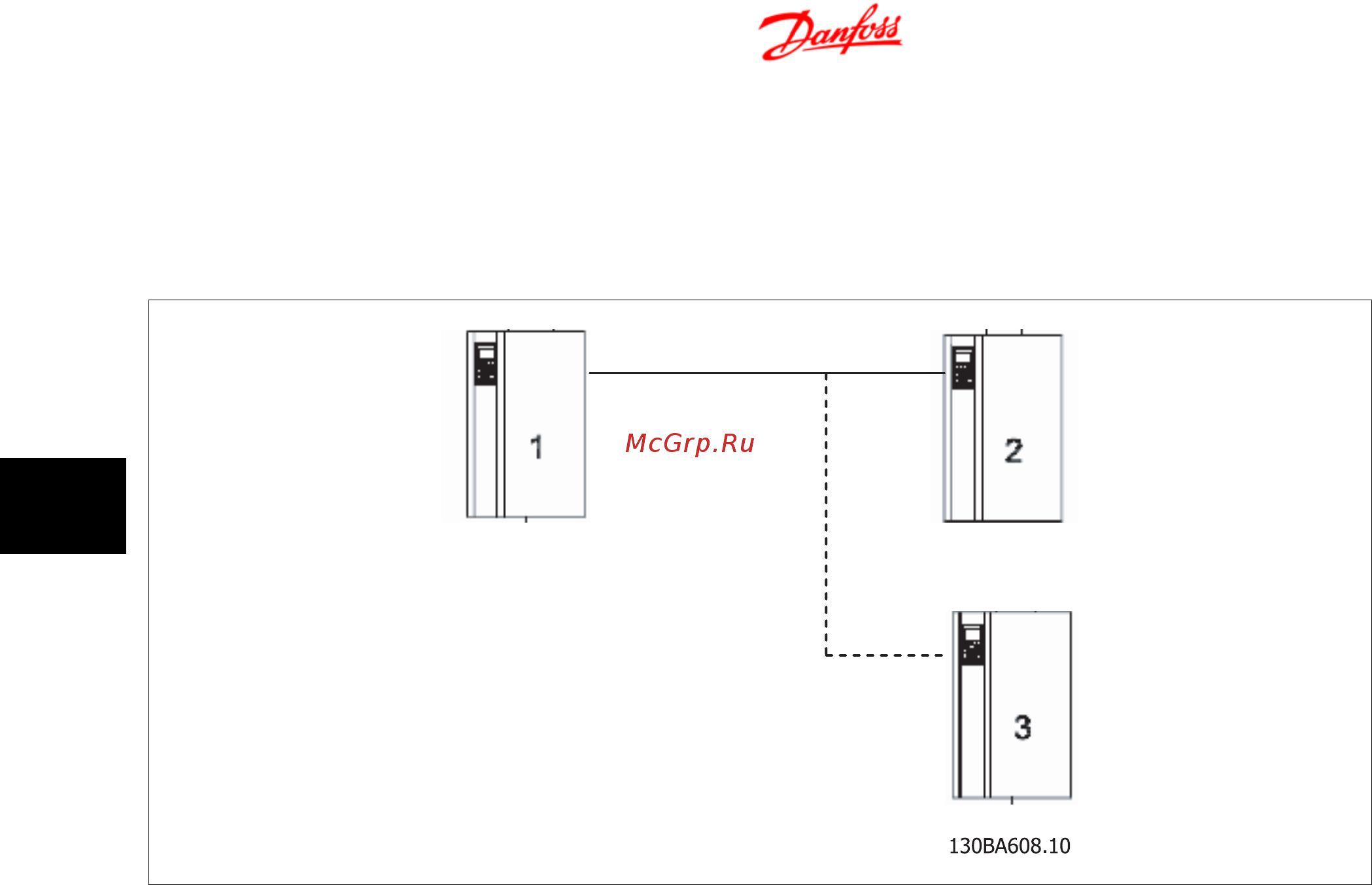

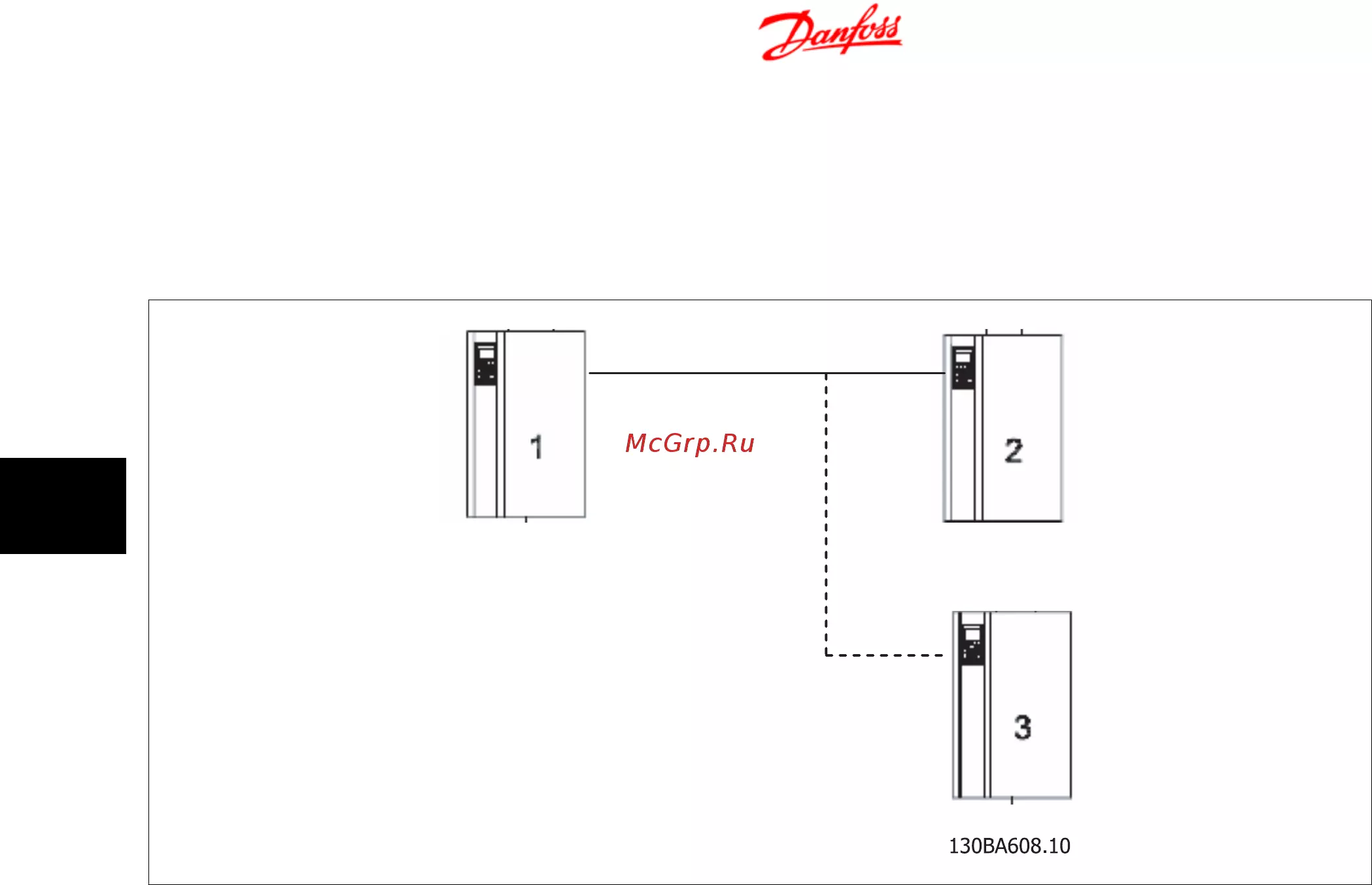

4.1.4 Управление с замкнутым контуром
Главный привод является первичным контроллером для системы. Он контролирует выходное давление, регулирует скорость преобразователей
частоты и решает когда добавлять или удалять ступени. Для выполнения этой функции главный привод должен быть настроен на режим
замкнутого контура с датчиком сигнала обратной связи , подключенным к аналоговому входу этого привода.
ПИД-регулятор главного привода должен быть
настроен в соответствии с требованиями данного агрегата. Настройка параметров ПИД-
регулятора описана в
Руководстве по программированию привода VLT AQUA
, и в настоящем руководстве не рассматривается. Также смотрите
примечание Операции системы главный/подчиненный, включенное в данное руководство.
4.1.5 Включение / Выключение насосов переменной скорости основано на скорости
привода
В конфигурациях главный-подчиненный и конфигурациях смешанных насосов насосы переменной скорости включаются и выключаются исходя
из скорости приводов.

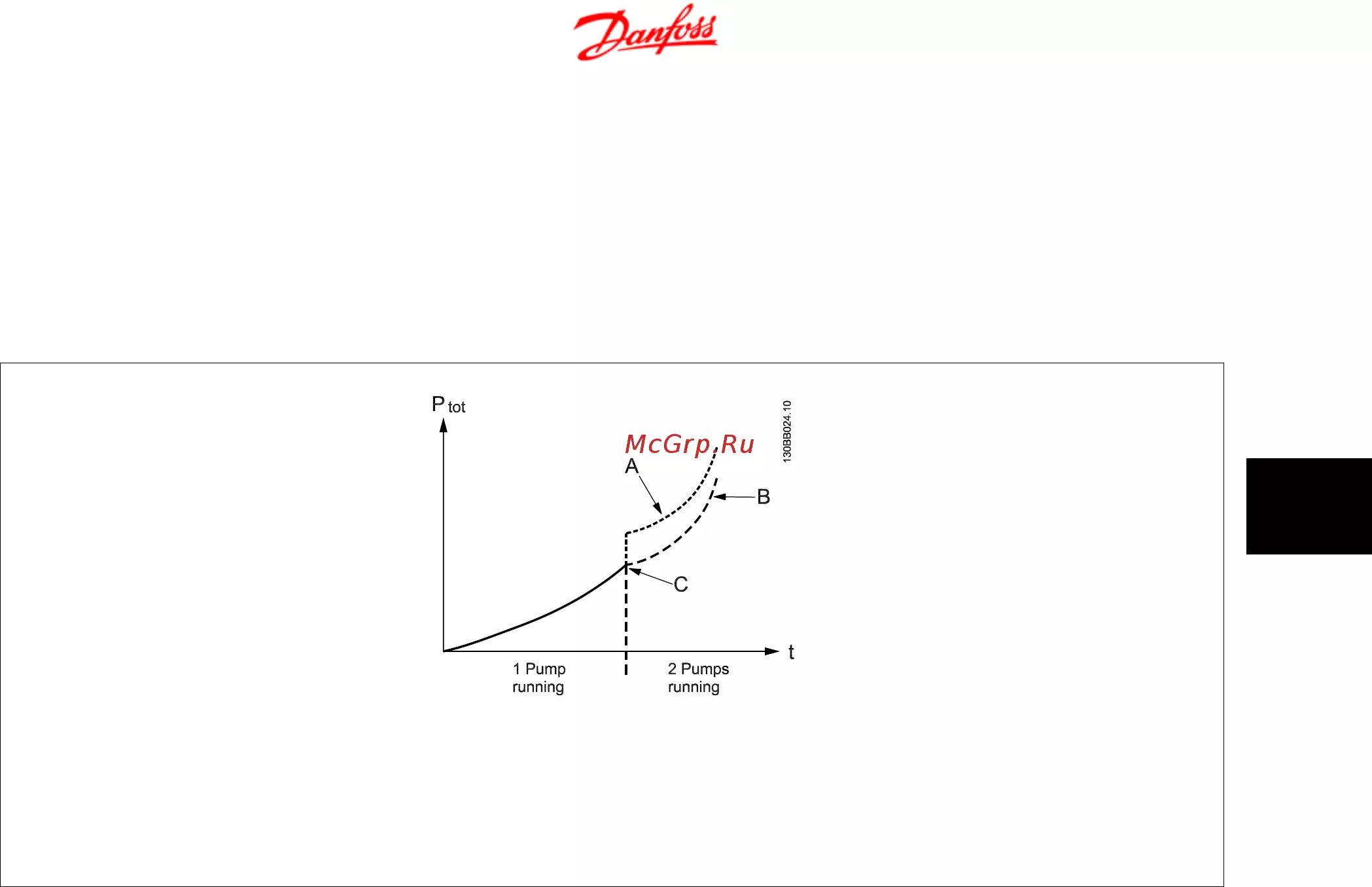

Включение происходит, когда скорость приводов достигает значения, установленного в параметре 27-31 (27-32) Скорость включения ступени.
На этой скорости давление системы еще поддерживается, но насосы начинают работать за пределами точек максимальной эффективности.
Включение дополнительного насоса понижает
скорость всех работающих насосов и обеспечивает более энергосберегающую работу.
Выключение происходит, когда скорость приводов падает ниже значения, установленного в параметре 27-33 (27-34) Скорость выключения
ступени. На этой скорости давление системы еще поддерживается, но насосы начинают работать ниже точек максимальной эффективности.
Выключение насоса вызовет увеличение скорости приводов до более энергосберегающего диапазона.
Параметры 27-31 (27-32) Скорость включения
ступени и 27-33 (27-34) Скорость выключения ступени зависят от оборудования. Эти параметры
являются индексируемыми параметрами с одним набором данных для каждой насосной ступени.
4 Конфигурирование системы
Опция расширенного и улучшенного
каскадного контроллера
22
