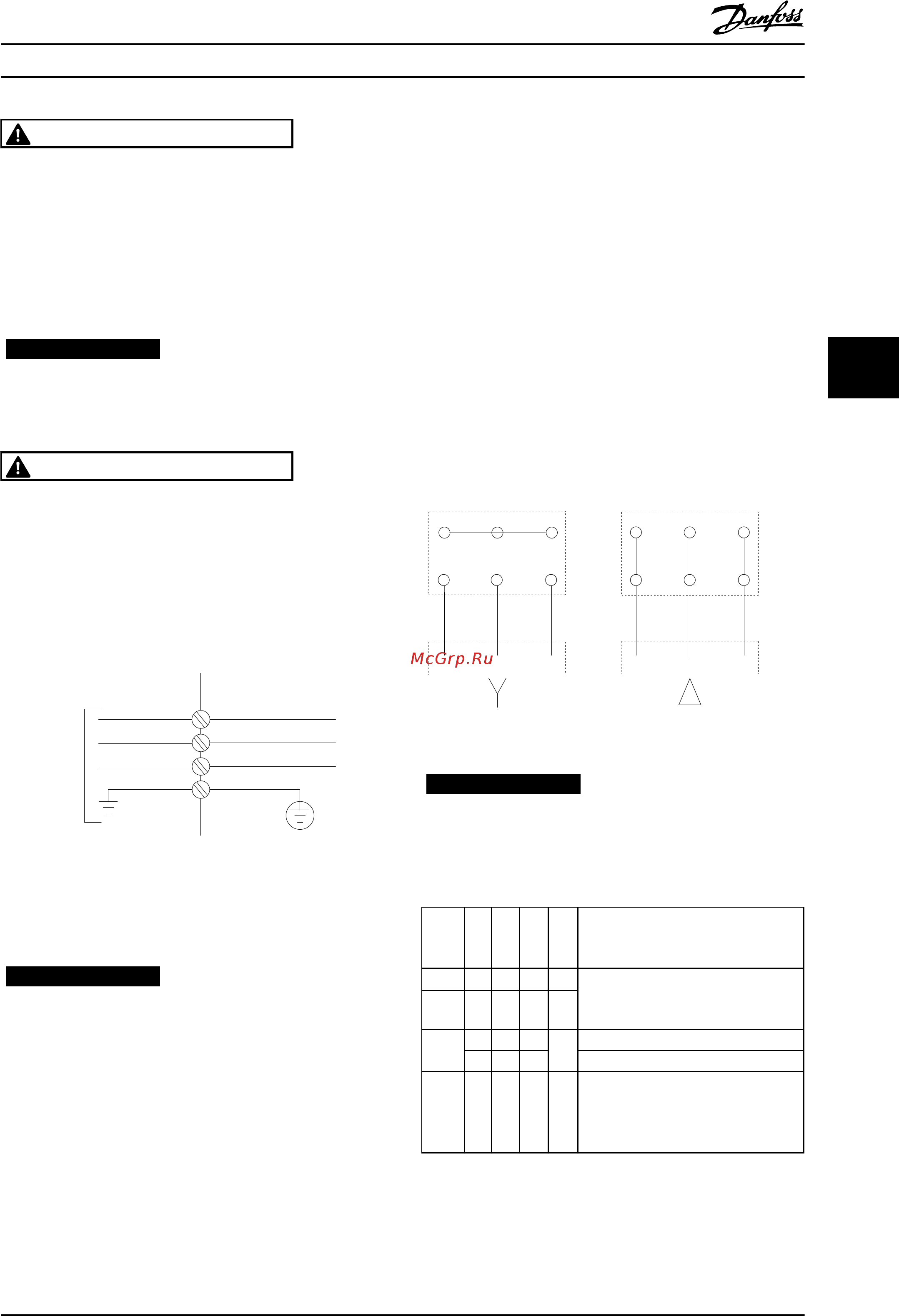

![Danfoss VLT AQUA Drive FC-202P3K0T2 [117/218] Предупреждение](/img/pdf.png)
Danfoss VLT AQUA Drive FC-202P3K0T2 [117/218] Предупреждение
![Danfoss VLT AQUA Drive FC-202P3K0T2 [117/218] Предупреждение](/views2/1557587/page117/bg75.png)
ПРЕДУПРЕЖДЕНИЕ
Заземляющий кабель должен иметь сечение не менее
10 мм² или необходимо использовать два провода,
рассчитанных на номинальный ток, с отдельными
соединительными наконечниками в соответствии со
стандартом EN 50178.
Подключение сети осуществляется через главный
выключатель, если он имеется.
УВЕДОМЛЕНИЕ
Убедитесь в том, что напряжение сети соответствует
значению, указанному на паспортной табличке
преобразователя частоты.
ПРЕДУПРЕЖДЕНИЕ
Сеть IT
Не подключайте преобразователи частоты,
рассчитанные на 400 В, с ВЧ-фильтрами к сетям
питания, в которых напряжение между фазой и
землей превышает 440 В.
В сетях IT или в сетях с заземлением по схеме
треугольника (заземленная ветвь), напряжение между
фазой и землей может превышать 440 В.
3 Phase
power
input
130BA026.10
91 (L1)
92 (L2)
93 (L3)
95 PE
Рисунок 5.44 Клеммы сетевого питания и заземления.
5.3.4 Подключение кабеля
электродвигателя
УВЕДОМЛЕНИЕ
Рекомендуется использовать экранированный кабель
двигателя. Если используется неэкранированный
кабель, некоторые требования по электромагнитной
совместимости (ЭМС) окажутся невыполненными.
Подробнее см. 5.10 Монтаж с учетом требований по
ЭМС.
1. Прикрепите развязывающую панель к нижней
части преобразователя частоты с помощью
винтов и шайб из пакета с комплектом
принадлежностей.
2. Присоедините кабель двигателя к клеммам 96
(U), 97 (V), 98 (W).
3. Присоедините провод к зажиму заземления
(клемма 99) на развязывающей панели винтами
из пакета с комплектом принадлежностей.
4. Соедините клеммы 96 (U), 97 (V), 98 (W) и
кабель двигателя с клеммами, имеющими
надпись MOTOR (двигатель).
5. Прикрепите экранированный кабель к
развязывающей панели винтами с шайбами из
пакета с комплектом принадлежностей.
К преобразователю частоты могут подключаться
стандартные трехфазные асинхронные двигатели всех
типов. Небольшие электродвигатели обычно
подключают по схеме звезды (230/400 В, D/Y). Мощные
двигатели подключают по схеме «треугольник» (400/690
В, D/Y). Схема подключения и напряжение указаны на
паспортной табличке двигателя.
U
1
V
1
W
1
175ZA114.11
96 97 98
96 97 98
FC
FC
Motor
Motor
U
2
V
2
W
2
U
1
V
1
W
1
U
2
V
2
W
2
Рисунок 5.45 Подключение кабеля электродвигателя
УВЕДОМЛЕНИЕ
Если двигатели не работают в соответствии с
номинальным режимом инвертера, установите на
выходе преобразователя частоты синусоидальный
фильтр.
№
клем
мы
96 97 98 99
U V W
PE
1)
Напряжение двигателя, 0–100 %
напряжения сети.
3 провода от двигателя
U1 V1 W1
PE
1)
Соединение по схеме треугольника
W2 U2 V2 6 проводов от двигателя
U1 V1 W1
PE
1)
Соединение по схеме звезды: U2,
V2, W2
Клеммы U2, V2 и W2 должны
соединяться отдельно.
Таблица 5.9 Подключение кабеля электродвигателя
1)
Подключение защитного заземления
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 115
5 5
