2.11 Гальваническая развязка (PELV)
2.11.1 PELV — Защитное сверхнизкое
напряжение
ВНИМАНИЕ!
Монтаж на большой высоте над уровнем моря
380–500 В, корпус D, E и F: в случае высоты над
уровнем моря более 3 км обратитесь в Danfoss по
вопросам требований PELV.
525–690 В: в случае высоты над уровнем моря более
2 км обратитесь в Danfoss по вопросам требований
PELV.
ВНИМАНИЕ!
Прикосновение к токоведущим частям может
привести к смертельному исходу — даже если
оборудование отключено от сети.
Прежде чем касаться токоведущих частей, выдержите
необходимое время, указанное в Таблица 2.1.
Более короткий промежуток времени допускается
только в том случае, если это указано на паспортной
табличке конкретного блока.
Убедитесь также, что отключены все прочие входные
напряжения, такие как системы разделения нагрузки
(подключение промежуточной цепи постоянного
тока), а также подключение двигателя для
кинетического резервирования.
PELV обеспечивает защиту с помощью очень низкого
напряжения. Защита от поражения электрическим током
обеспечена, если электрическое питание имеет
изоляцию типа PELV, а монтаж выполнен в соответствии
с требованиями, изложенными в местных/
государственных нормативах для источников PELV.
Все клеммы управления и выводы реле 01–03/04–06
соответствуют требованиям PELV (защитное сверхнизкое
напряжение) (не относится к блокам с заземленной
ветвью треугольника при напряжении выше 400 В).
Гальваническая (гарантированная) развязка
обеспечивается выполнением требований по усиленной
изоляции и за счет соответствующих длин путей утечек
тока и изоляционных расстояний. Эти требования
указаны в стандарте EN 61800-5-1.
Компоненты, обеспечивающие электрическую изоляцию,
отвечают также требованиям к повышенной изоляции и
выдерживают соответствующие испытания, как указано
в EN 61800-5-1.
Гальваническую развязку PELV можно видеть в шести
местах (см. Рисунок 2.20):
Чтобы обеспечить защиту PELV, все соединения с
клеммами управления должны быть выполнены
согласно требованиям PELV (например, термистор
должен иметь усиленную/двойную изоляцию).
1. Источник питания (со стабилизатором
напряжения SMPS) с изоляцией сигнала U
пост.
тока
характеризующего напряжение в
промежуточной цепи.
2. Устройства управления транзисторами IGBT
(запускающие трансформаторы/оптопары).
3. Измерительные преобразователи тока.
4. Оптопара, модуль торможения.
5. Внутренние цепи защиты от бросков тока,
фильтры ВЧ-помех и устройства для измерения
температуры.
6. Заказные реле.
130BA056.10
1
3
25 4
6
ba
M

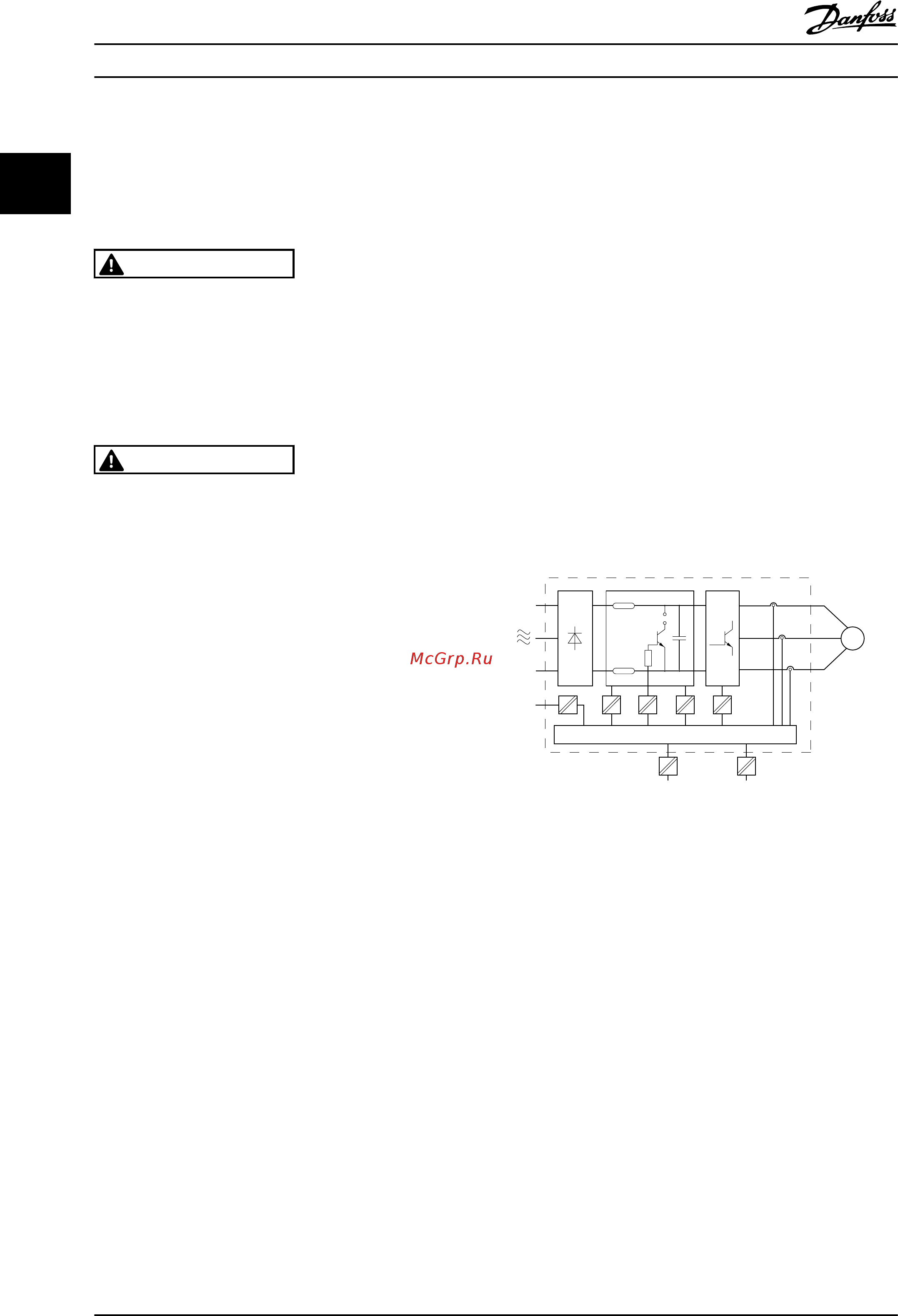

Рисунок 2.20 Гальваническая развязка
Функциональная гальваническая развязка (на схеме
обозначена a и b) предназначена для дополнительного
резервного питания 24 В и стандартного интерфейса
шины RS-485.
2.12
Ток утечки на землю
Соблюдайте национальные и местные нормативы,
относящиеся к защитному заземлению оборудования с
током утечки >3,5 мА.
Технология преобразователя подразумевает
коммутацию по высокой частоте при высокой
мощности, что создает ток утечки на заземлении. Ток
при отказе преобразователя частоты, возникающий на
выходных силовых клеммах, может содержать
компонент постоянного тока, который может приводить
к зарядке конденсаторов фильтра и к образованию
переходных токов заземления.
Введение
Руководство по проектированию VLT
®
AQUA Drive FC 202
38 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
