В Таблица 2.8 показано, при каких условиях включается местное или дистанционное задание. Одно из них включено
всегда, но оба задания не могут быть активны одновременно.
Местное задание переведет режим настройки в разомкнутый контур, независимо от значения параметра 1-00 Режим
конфигурирования.
Местное задание сохраняется при отключении питания.
2.8.4 Замкнутый контур структуры управления
Внутренний контроллер позволяет преобразователю частоты стать частью регулируемой системы. Преобразователь
частоты получает сигнал обратной связи от датчика, установленного в системе. Затем привод сравнивает сигнал
обратной связи с величиной задания уставки и определяет рассогласование (ошибку) между этими сигналами, если
таковое существует. После этого привод изменяет скорость двигателя, чтобы устранить рассогласование.
Рассмотрим, например, насосную систему, в которой скорость насоса регулируется таким образом, чтобы статическое
давление в трубопроводе оставалось постоянным. В качестве задания уставки в преобразователь частоты вводится
требуемое значение статического давления. Датчик давления измеряет текущее статическое давление в трубопроводе
и подает измеренное значение на преобразователь частоты в качестве сигнала обратной связи. Если сигнал обратной
связи больше задания уставки, преобразователь частоты замедляет вращение, снижая давление. Аналогично, если
давление в трубопроводе ниже задания уставки, преобразователь частоты автоматически увеличивает скорость,
увеличивая давление, создаваемое насосом.

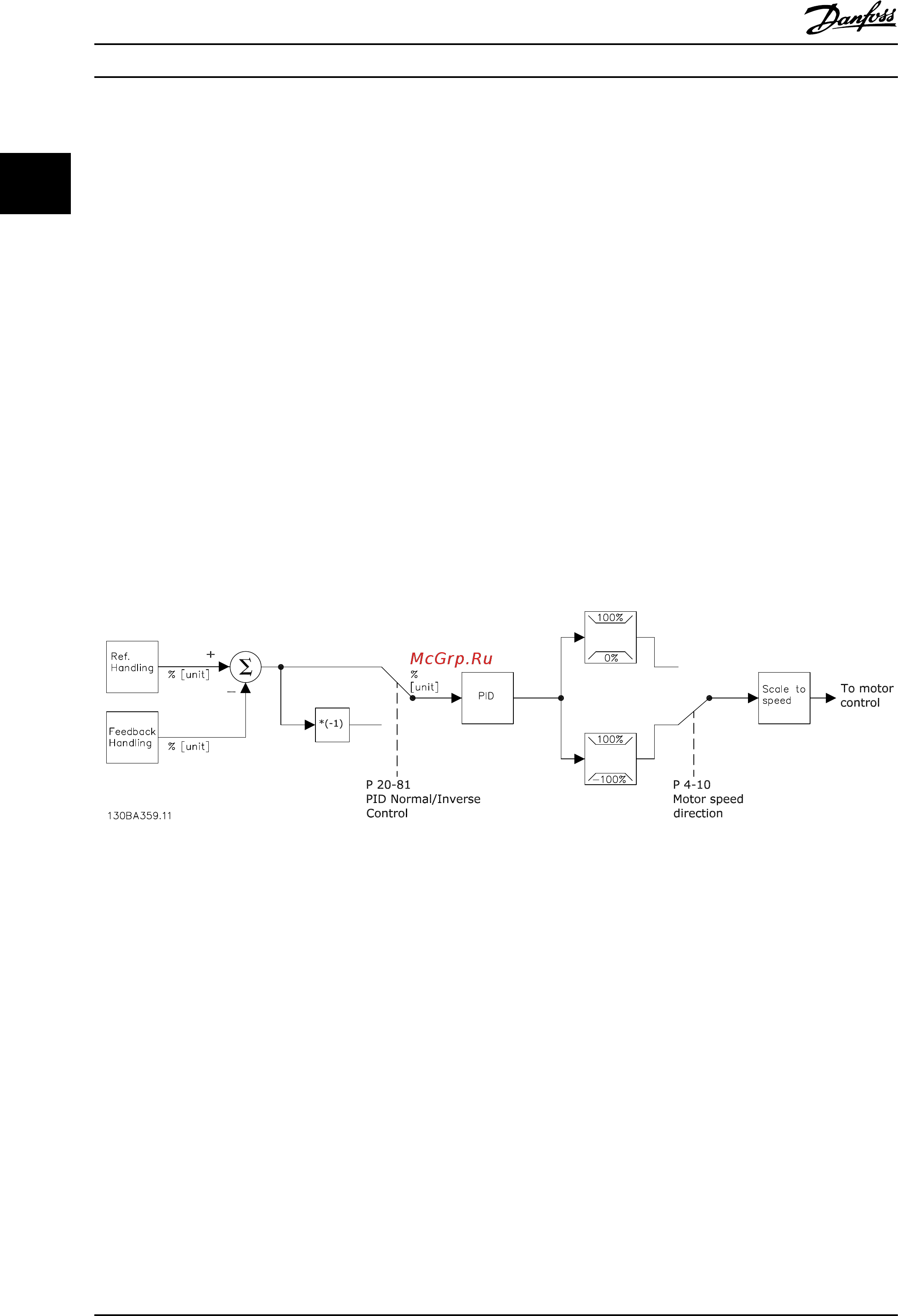

Рисунок 2.12 Блок-схема регулятора с замкнутым контуром
Хотя значения по умолчанию для регулятора с замкнутым контуром обычно обеспечивают удовлетворительные
рабочие характеристики, управление системой часто удается оптимизировать настройкой некоторых параметров
такого регулятора. Также возможна автоматическая настройка параметров ПИ-регулирования.
Введение
Руководство по проектированию VLT
®
AQUA Drive FC 202
26 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
