Страница 10 из 11WIKA типовой лист TM 54.02 ∙ 10/2018
Защитная гильза
В принципе, при небольшой нагрузке (низкое давление,
низкая вязкость и низкая скорость потока) работа
механического термометра возможна без защитной
гильзы.
Тем не менее, для снятия термометра в процессе его
работы (например, при замене или демонтаже для
калибровки), а также для обеспечения лучшей защиты
измерительного прибора, оборудования и окружающей
среды рекомендуется использовать защитную гильзу из
большого ассортимента WIKA.
Более подробная информация по расчету защитной
гильзы приведена в Технической информации IN 00.15.

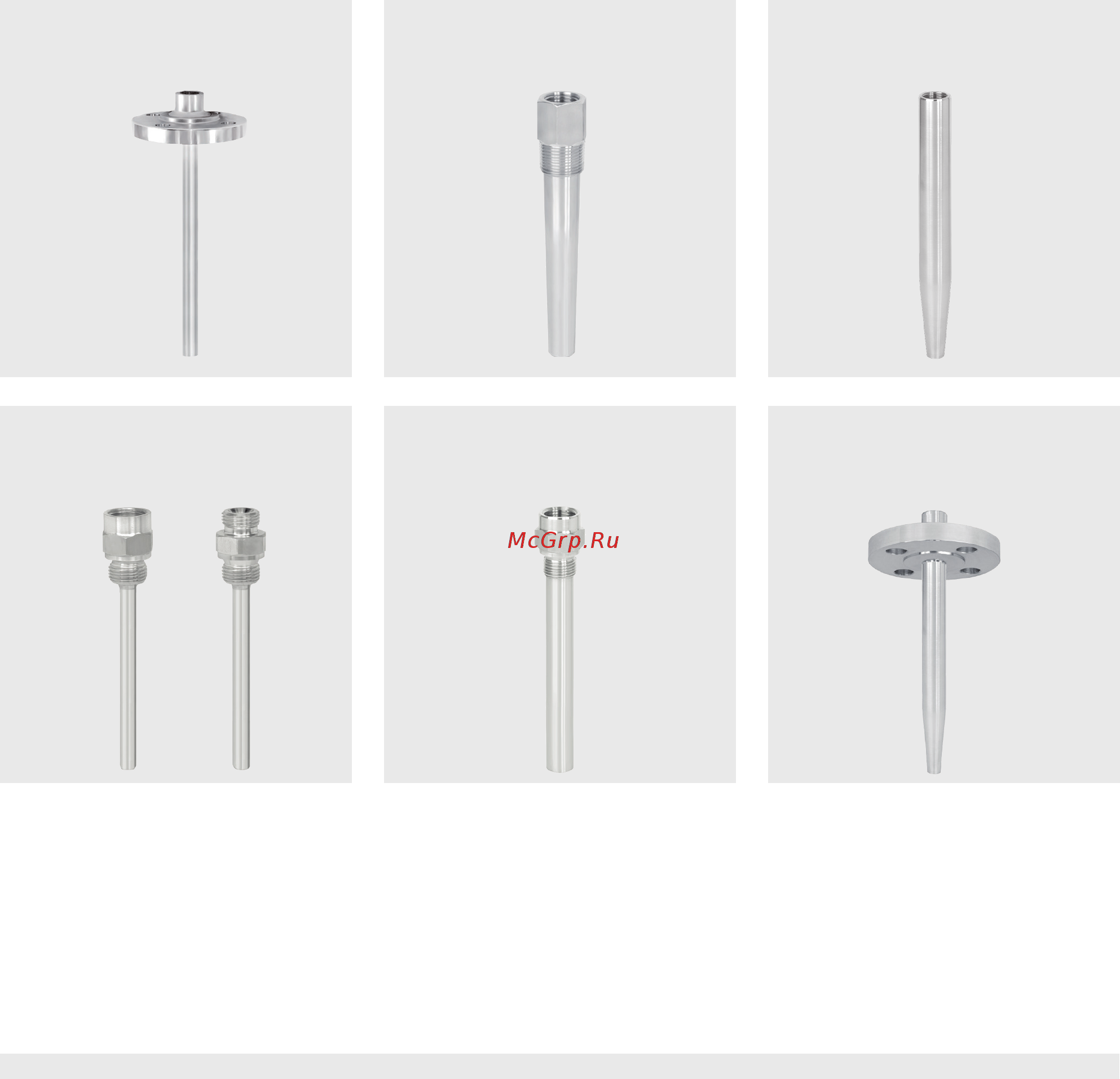

Защитные гильзы общепромышленного применения для механических термометров
Резьбовая защитная гильза
(цельноточеная), модель TW15
Типовой лист: TW 95.15
Сварная защитная гильза
(цельноточеная), модельTW25
Типовой лист: TW 95.25
Защитная гильза с фланцем
(цельноточеная), модель TW10
Типовые листы: TW 95.10, TW 95.11, TW 95.12
Резьбовая защитная гильза
(составная), конструкция по
DIN 43772, форма 5, 8, модель TW45
Типовой лист: TW 95.45
Защитная гильза, сварная или с
фланцем (цельноточеная), конструкция
по DIN 43772, форма 4, 4F, модель TW55
Типовой лист: TW 95.55
Специальные защитные гильзы по запросу
Резьбовая защитная гильза
(цельноточеная), конструкция по
DIN 43772 форма 6, 7, 9, модель TW50
Типовой лист: TW 95.50
