Страница 9 из 11WIKA типовой лист TM 54.02 ∙ 10/2018
Ном.
диаметр
Размеры в мм
NS Ø D Ø d b b
3
F
63 70 6 или 8 24 65 67
80 83 6 или 8 23 64 67
100 107 6 или 8 24 65 67
160 167 6 или 8 24 65 67
14183335.02

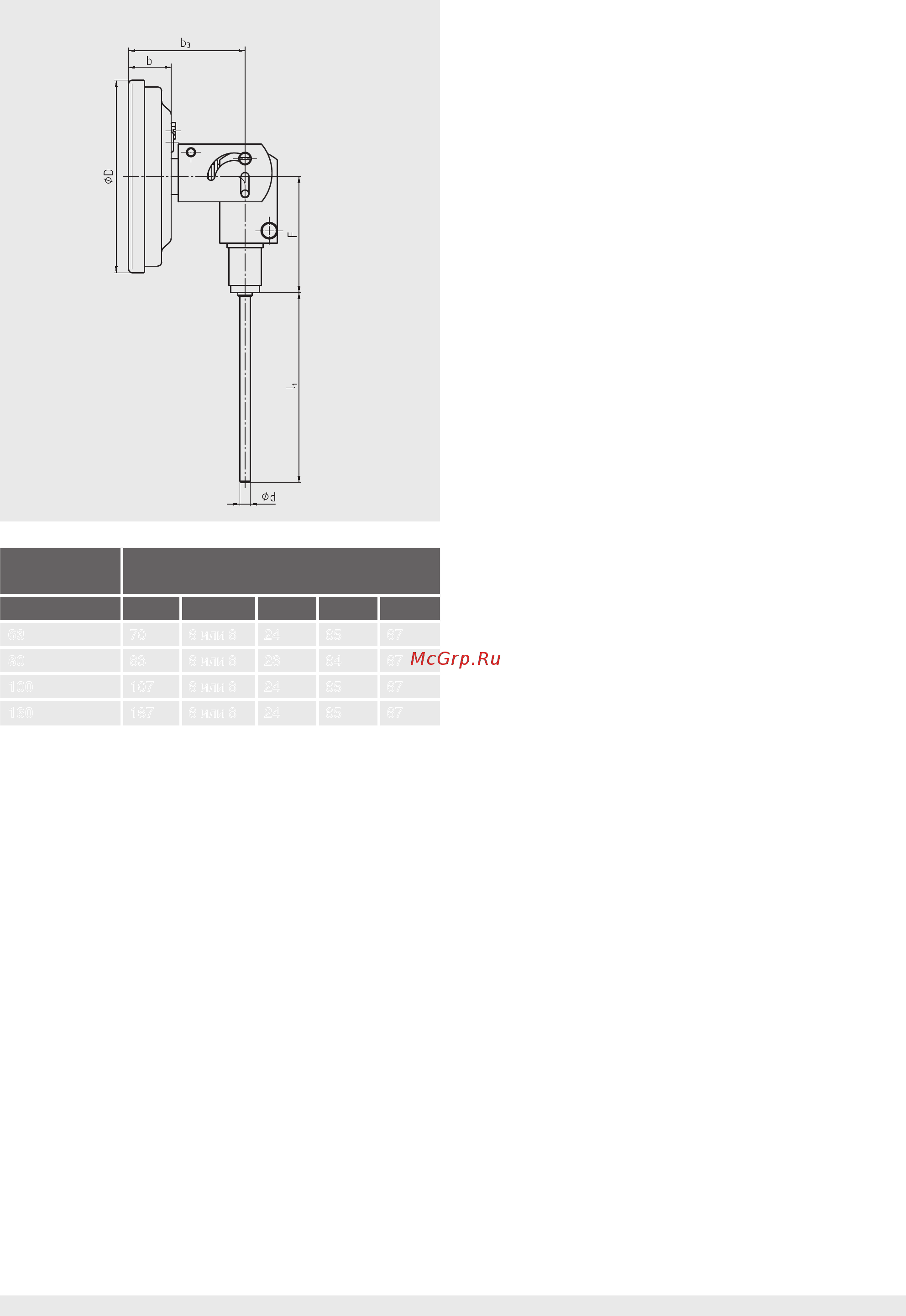

Присоединение сзади, регулируемый шток и циферблат
