WIKA TG54 [8/11] Размеры в мм
![WIKA TG54 [8/11] Размеры в мм](/views2/1559015/page8/bg8.png)
Ном.
диаметр
Размеры в мм
NS Ø D Ø d b b
1
1)
b
2
F
Резьба G Резьба NPT Резьба G Резьба NPT
63 70 6 или 8 24 45 38 39 81 77
80 83 6 или 8 23 44 37 38 88 84
100 107 6 или 8 24 45 38 39 100 95
160 167 6 или 8 24 45 38 39 130 125
Страница 8 из 11WIKA типовой лист TM 54.02 ∙ 10/2018
14183333.01
14183334.02

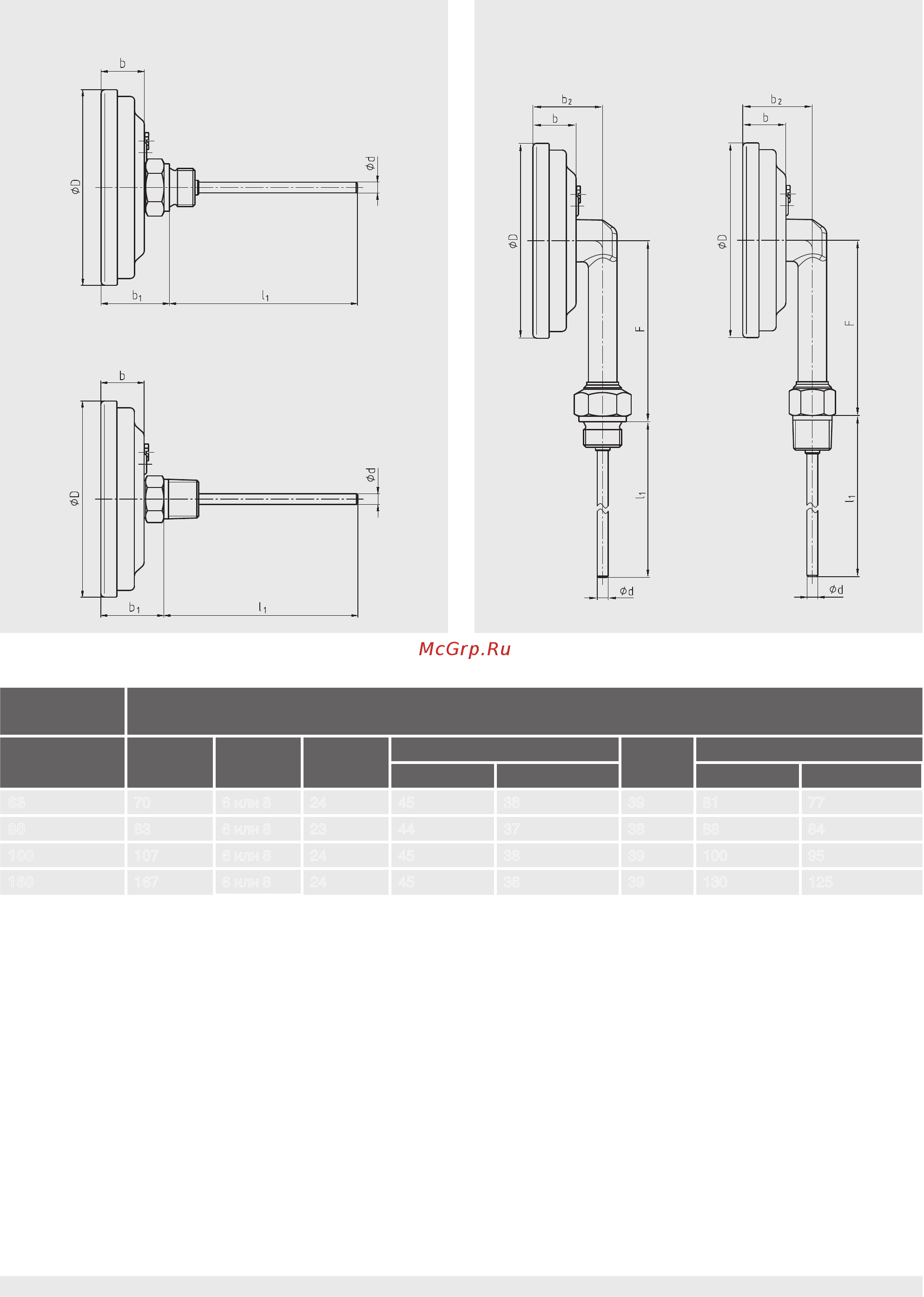

Присоединение сзади (по центру)
Метрическая резьба (G)
Метрическая резьба (G)
Трубная резьба (NPT)
Трубная резьба (NPT)
Размеры в мм
Присоединение снизу (радиальное)
1) При диапазонах шкалы ≥ 0 ... 300 °C размеры увеличиваются на 40 мм
