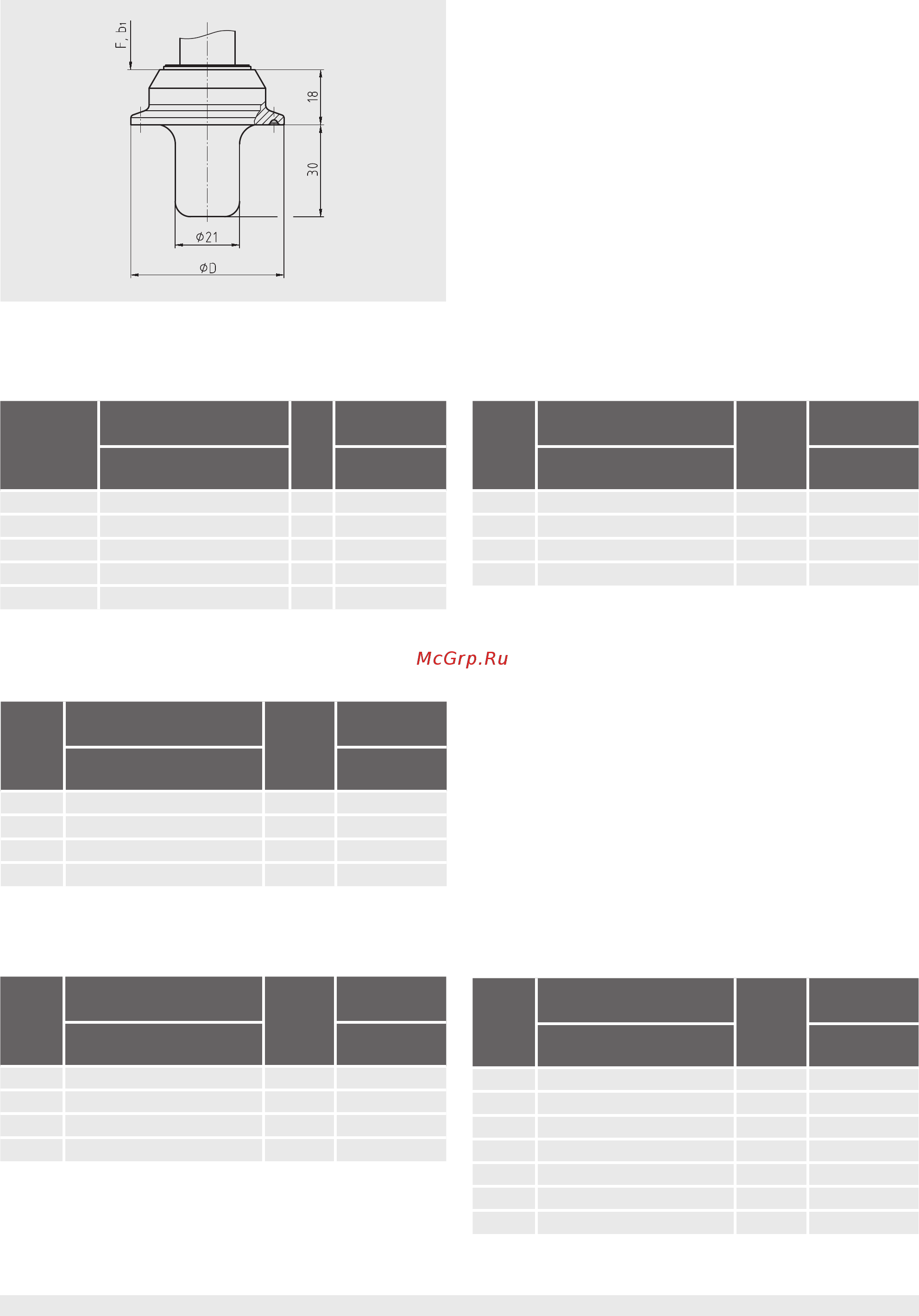

Технологические присоединения
Ном.
диам.
Для трубы PN
1)
Размеры в
мм
Внеш. Ø x толщина
стенки
Ø D
1 ½" 38,1 x 1,65 40 50
2" 50,8 x 1,65 40 64
2 ½" 63,5 x 1,65 25 77,5
3" 76,2 x 1,65 25 91
Ном.
диам.
Для трубы PN
1)
Размеры в
мм
Внеш. Ø x толщина
стенки
Ø D
1 ½" 38,1 x 1,6 40 50
2" 50,8 x 1,6 40 64
2 ½" 63,5 x 1,6 25 77,5
3" 76,2 x 1,6 25 91
Ном.
диам.
Для трубы PN
1)
Размеры в
мм
Внеш. Ø x толщина
стенки
Ø D
32 34 x 1 40 50
40 40 x 1 40 50
50 52 x 1 40 64
65 70 x 2 25 91
1) Для расчета максимального диапазона давления следует учитывать номинал клэмпа
Ном.
диам.
Для трубы PN
1)
Размеры в
мм
Внеш. Ø x толщина
стенки
Ø D
33,7 33,7 x 1,2 25 50
38 38 x 1,2 25 50
40 40 x 1,2 25 64
51 51 x 1,2 25 64
63.5 63,5 x 1,6 25 77,5
70 70 x 1,6 25 91
76.1 76,1 x 1,6 25 91
Ном.
диаметр
Для трубы PN
1)
Размеры в
мм
Внеш. Ø x толщина
стенки
Ø D
33,7 (Дн 25) 33,7 x 2 40 50
42,4 (Дн 32) 42,4 x 2 40 50
48,3 (Дн 40) 48,3 x 2 40 64
60,3 (Дн 50) 60,3 x 2 40 77,5
76,1 (Дн 65) 76,1 x 2 25 91
Страница 4 из 10 WIKA типовой лист TM 74.01 ∙ 07/2017
3366304.02
Ти п технологического присоединения: клэмповое
присоединение по DIN 32676
Стандарт трубы: трубы по DIN 11866 строка B или ISO
1127 строка 1
Ти п технологического присоединения: клэмповое
присоединение по DIN 32676
Стандарт трубы: трубы по DIN 11866 строка C
или ASME BPE
Ти п технологического присоединения: клэмповое
присоединение
Стандарт трубы: трубы по BS4825 часть 3 и внеш. диам.
трубы
Ти п технологического присоединения: клэмповое
присоединение по DIN 32676
Стандарт трубы: трубы по DIN 11866 строка A
или DIN 11850 строка 2
Ти п технологического присоединения: клэмповое
присоединение по ISO 2852
Стандарт трубы: трубы по ISO 2037 и BS 4825 часть 1
Ти п технологического присоединения: клэмповое
присоединение
