WIKA R74.100 [9/10] Клэмповое с выемкой
![WIKA R74.100 [9/10] Клэмповое с выемкой](/views2/1559124/page9/bg9.png)
14122990.02

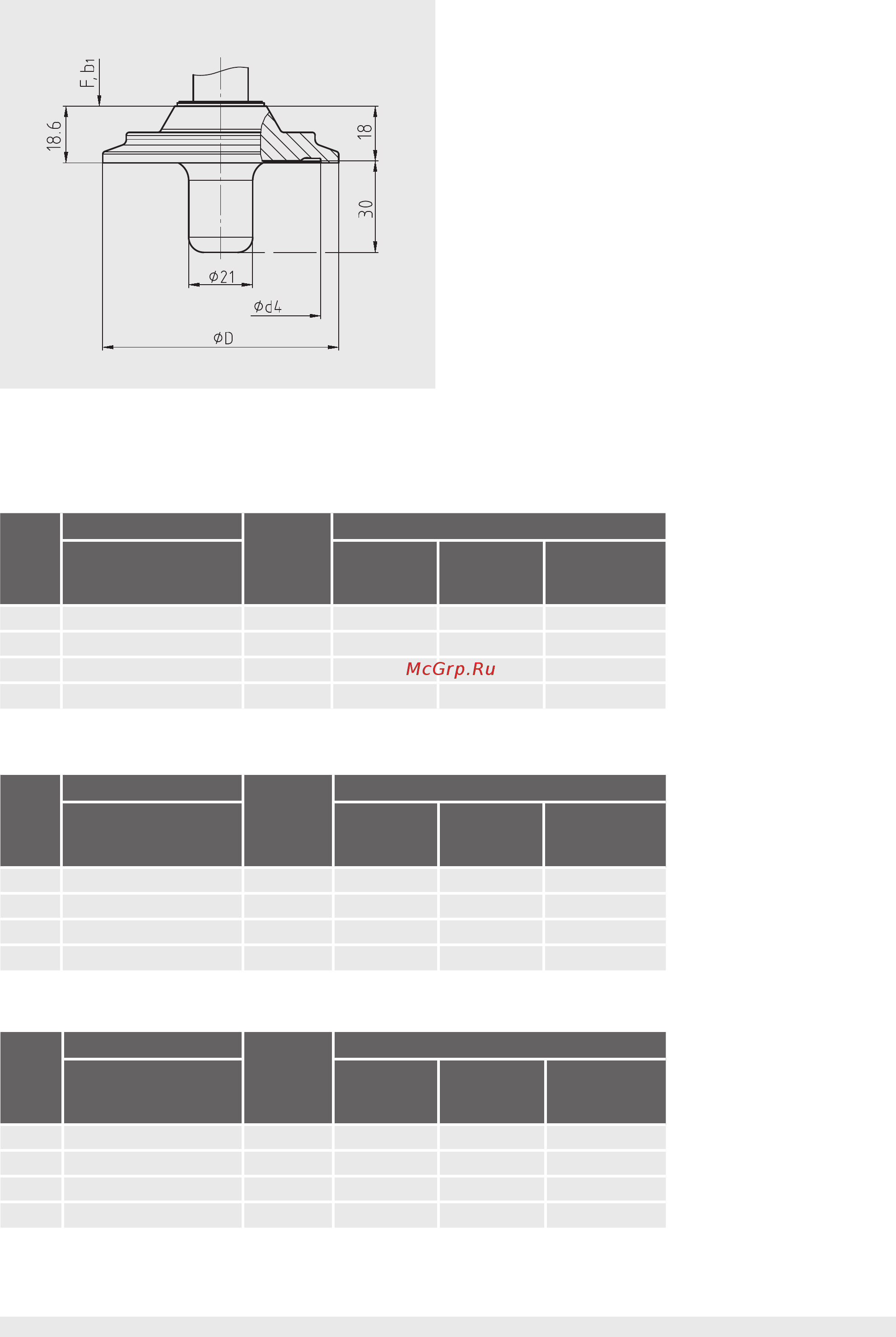

Ти п технологического присоединения: асептическое клэмповое присоединение DIN 11864-3 форма A
клэмповое с выемкой
Ном.
диам.
Для трубы PN
3)
Размеры в мм
Внеш. Ø x толщина
стенки
d
4
D Асептическое
уплотнитель-
ное кольцо
40 41 x 1,5 40 53,7 64 40 x 5
50 53 x 1,5 25 65,7 77,5 52 x 5
65 70 x 2,0 25 81,7 91 68 x 5
80 85 x 2,0 25 97,7 106 83 x 5
Ном.
диам.
Для трубы PN
3)
Размеры в мм
Внеш. Ø x толщина
стенки
d
4
D Асептическое
уплотнитель-
ное кольцо
42,4 42,4 x 2,0 25 54,1 64 40,5 x 5
48,3 48,3 x 2,0 25 60 64 46,5 x 5
60,3 60,3 x 2,0 25 72 91 58,5 x 5
76.1 76.1 x 2,0 16 88,2 106 73,5 x 5
Ном.
диам.
Для трубы PN
3)
Размеры в мм
Внеш. Ø x толщина
стенки
d
4
D Асептическое
уплотнитель-
ное кольцо
1 ½" 38,1 x 1,65 40 50,5 64 37 x 5
2" 50,8 x 1,65 25 63,5 77,5 50 x 5
2 ½" 63,5 x 1,65 25 75,9 91 62 x 5
3" 76,2 x 1,65 16 89,6 106 75 x 5
3) Допутимое давление в барах; данные номиналы могут использоваться только при соответствующих уплотнительных материалах,
рассчитанных на температуру от -10 до +140 °C.
Страница 9 из 10WIKA типовой лист TM 74.01 ∙ 07/2017
Ти п технологического присоединения: асептическое клэмповое присоединение по DIN 11864-3 форма A
Стандарт трубы: трубы по DIN 11866 строка A или DIN 11850 строка 2
Ти п технологического присоединения: асептическое клэмповое присоединение по DIN 11864-3 форма A
Стандарт трубы: трубы по DIN 11866 строка B или DIN ISO 1127 строка 1
Ти п технологического присоединения: асептическое клэмповое присоединение по DIN 11864-3 форма A
Стандарт трубы: трубы по DIN 11866 строка C или ASME BPE 1997
