WIKA R74.100 [8/10] Размеры в мм

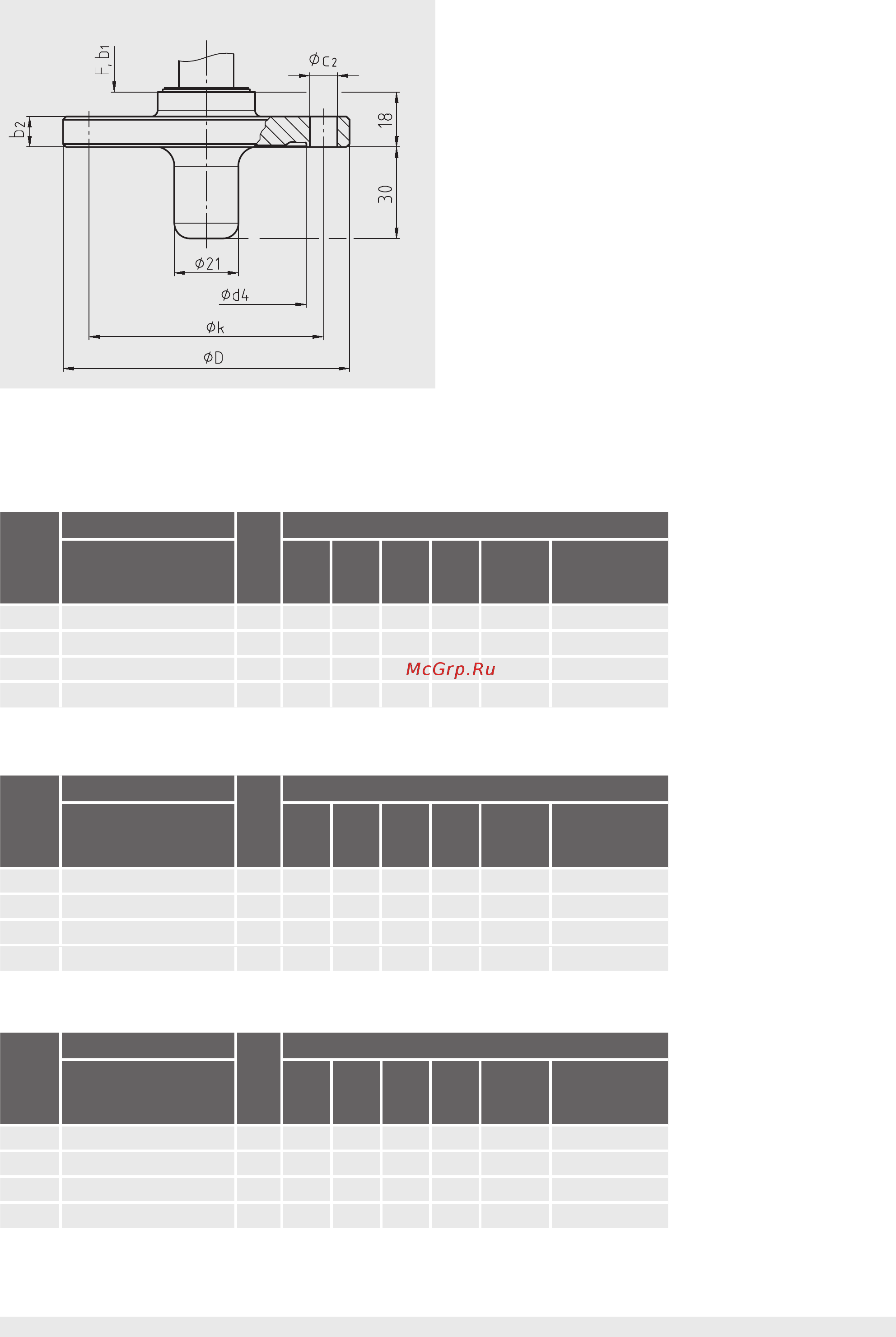

![WIKA R74.100 [8/10] Размеры в мм](/views2/1559124/page8/bg8.png)
фланцевое с выемкой
Ном.
диам.
Для трубы PN
3)
Размеры в мм
Внеш. Ø x толщина
стенки
d
4
KDb
2
d
2
Асептическое
уплотнитель-
ное кольцо
40 41 x 1,5 25 53,7 65 82 10 4 x Ø 9 40 x 5
50 53 x 1,5 16 65,7 77 94 10 4 x Ø 9 52 x 5
65 70 x 2,0 16 81,7 95 113 10 8 x Ø 9 68 x 5
80 85 x 2,0 16 97,7 112 133 12 8 x Ø 11 83 x 5
14122990.02
Ти п технологического присоединения: асептическое фланцевое присоединение DIN 11864-2 форма A
Ном.
диам.
Для трубы PN
3)
Размеры в мм
Внеш. Ø x толщина
стенки
d
4
KDb
2
d
2
Асептическое
уплотнитель-
ное кольцо
42.4 42,4 x 2,0 16 54,1 65 82 10 4 x Ø 9 40,5 x 5
48.3 48,3 x 2,0 16 60 71 88 10 4 x Ø 9 46,5 x 5
60.3 60,3 x 2,0 16 72 85 103 10 8 x Ø 9 58,5 x 5
76.1 76,1 x 2,0 16 88,1 104 125 12 8 x Ø 11 73,5 x 5
Ном.
диам.
Для трубы PN
3)
Размеры в мм
Внеш. Ø x толщина
стенки
d
4
KDb
2
d
2
Асептическое
уплотнитель-
ное кольцо
1 ½" 38,1 x 1,65 25 50,4 62 79 10 4 x Ø 9 37 x 5
2" 50,8 x 1,65 16 63,5 75 92 10 4 x Ø 9 50 x 5
2 ½" 63,5 x 1,65 16 75,9 89 107 10 4 x Ø 9 62 x 5
3" 76,2 x 1,65 16 89,6 104 125 12 8 x Ø 11 75 x 5
3) Допутимое давление в барах; данные номиналы могут использоваться только при соответствующих уплотнительных материалах,
рассчитанных на температуру от -10 до +140 °C.
Страница 8 из 10 WIKA типовой лист TM 74.01 ∙ 07/2017
Ти п технологического присоединения: асептическое фланцевое присоединение по DIN 11864-2 форма A
Стандарт трубы: трубы по DIN 11866 строка A или DIN 11850 строка 2
Ти п технологического присоединения: асептическое фланцевое присоединение по DIN 11864-2 форма A
Стандарт трубы: трубы по DIN 11866 строка B или DIN ISO 1127 строка 1
Ти п технологического присоединения: асептическое фланцевое присоединение по DIN 11864-2 форма A
Стандарт трубы: трубы по DIN 11866 строка C или ASME BPE 1997
