Danfoss VLT Automation Drive FC360 134F2981 [20/60] Внимание
![Danfoss VLT Automation Drive FC360 134F2997 [20/60] Внимание](/views2/1559185/page20/bg14.png)
130BC500.10
FC 1
FC 1
FC 2
FC 2
FC 3
FC 3
PE
PE

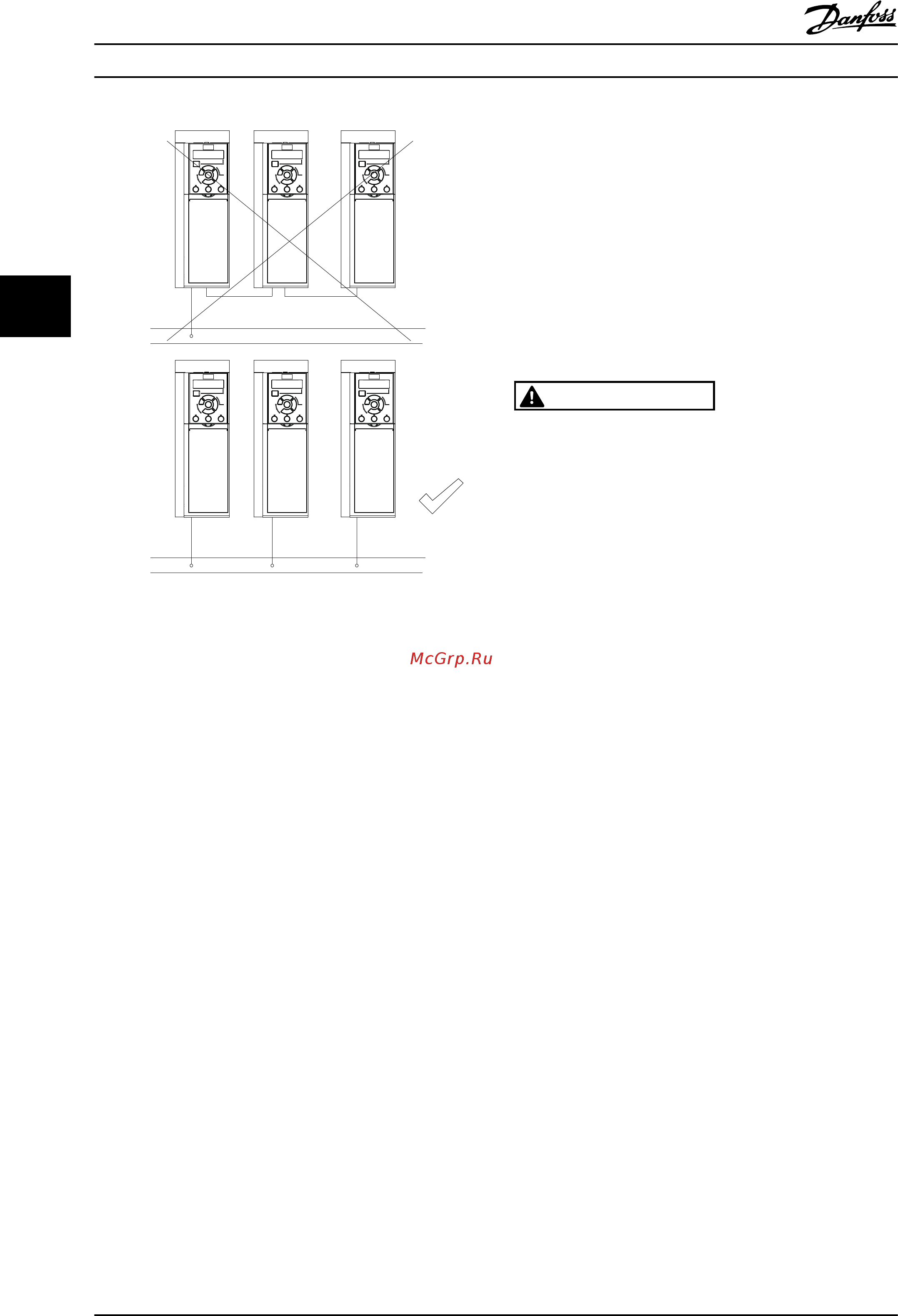

Рисунок 3.3 Принципы заземления
3.2.2.1 Ток утечки (> 3,5 мА)
Соблюдайте национальные и местные нормативы,
относящиеся
к защитному заземлению оборудования с
током утечки > 3,5 мА.
Ток утечки на землю зависит от конфигурации системы,
в том числе от наличия RFI-фильтров, экранированных
кабелей двигателя и мощности преобразователя
частоты.
В соответствии со стандартом EN/IEC61800-5-1 (стандарт
по системам силового привода) следует соблюдать
особую осторожность в том случае, если ток утечки
превышает 3,5 мА. Заземление следует усилить одним
из следующих способов:
•
Сечение провода заземления должно быть не
менее 10 мм² (для медного провода).
•
Следует использовать два отдельных провода
заземления соответствующих нормативам
размеров.
Дополнительную информацию см. в стандарте EN
60364-5-54 § 543.7
Использование датчиков RCD
Если используются датчики остаточного тока (RCD),
также известные как автоматические выключатели для
защиты от утечек на землю (ELCB), соблюдайте
следующие требования.
•
Используйте
только RCD типа В, которые могут
обнаруживать переменные и постоянные токи.
•
Используйте RCD с задержкой по пусковым
токам, чтобы предотвратить отказы в связи с
переходными токами на землю.
•
Размеры RCD следует подбирать с учетом
конфигурации системы и условий окружающей
среды.
3.2.3 Подключения силовых кабелей,
проводов
двигателя и заземления
ВНИМАНИЕ!
ИНДУЦИРОВАННОЕ
НАПРЯЖЕНИЕ!
Отдельно прокладывайте выходные кабели двигателя
от разных преобразователей частоты.
Индуцированное напряжение от выходных кабелей
двигателей, проложенных рядом друг с другом,
может зарядить конденсаторы оборудования даже
при выключенном и изолированном оборудовании.
Несоблюдение требований к раздельной прокладке
выходных кабелей двигателя может привести к
летальному исходу или серьезным травмам.
Для проводки двигателя предлагаются зажимы
заземления
(зануления) (см. Рисунок 3.4).
•
Запрещается устанавливать конденсаторы
между преобразователем частоты и двигателем
для компенсации коэффициента мощности.
•
Запрещается подключать пусковое устройство
или устройство переключения полярности
между преобразователем частоты и
двигателем.
•
Соблюдайте требования производителя
двигателя, относящиеся к его подключению.
•
Все преобразователи частоты могут
использоваться как с изолированным
источником входного тока, так и с
заземленными силовыми линиями. При
питании от сети, изолированной от земли (IT-
сеть или плавающий треугольник) или от сети
TT/TN-S с заземленной ветвью (заземленный
треугольник), установите для пар.
14-50 Фильтр ВЧ-помех значение «ВЫКЛ.» (у
корпусов J6–J7) или выкрутите винт RFI (у J1–
J5). В выключенном положении встроенные
конденсаторы фильтра защиты от ВЧ-помех
между корпусом и промежуточной цепью
выключаются во избежание повреждения
промежуточной цепи и для уменьшения
емкостных токов на землю согласно стандарту
IEC 61800-3.
Монтаж
Краткое руководство по VLT
®
AutomationDrive FC 360
16 MG06A302 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
