Для перечислимых параметров взаимодействие
аналогично,
но значение параметра отображается в
скобках из-за ограничения LCP 21 (4 больших цифры), а
значение перечислимого параметра может быть выше
99. Когда значение перечисления больше 99, дисплей
LCP 21 может отобразить только первую часть числа в
скобках.
130BC447.11
Setup 1
Setup 1
Setup 1
1
2
3
4
5
6
OK
OK
Back
7
OK
Back

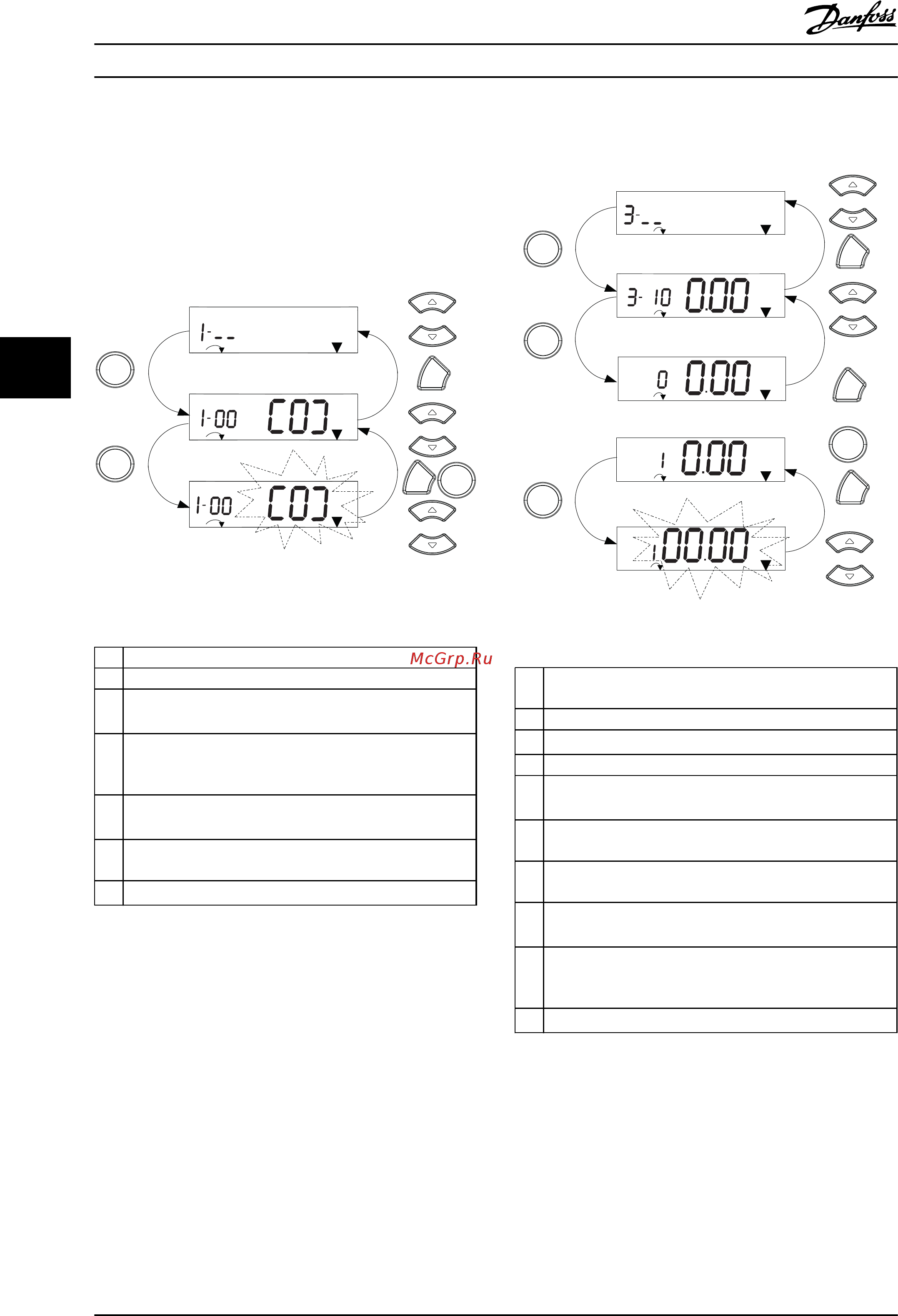

Рисунок 4.6 Работа с главным меню —
перечислимые
параметры
1 [OK]: отображается первый параметр в группе.
2 Нажмите
[OK], чтобы начать редактирование.
3
[
▲
][
▼
]:
используется для изменения (мигающего)
значения параметра.
4 Нажмите
Back [Назад] для отмены изменений или [OK]
для подтверждения изменений (возвращение на экран
2).
5
[
▲
][
▼
]:
используется для выбора параметра внутри
группы.
6 [Back] (Назад):
удаляет значение и отображает название
группы параметров.
7
[
▲
][
▼
]:
выбор группы.
Таблица 4.5 Изменение значений перечислимых параметров
Параметры массива функционируют следующим
образом:
130BC448.10
1
2
4
5
6
7
8
9
10
OK
Back
Back
Back
5 x
Setup 1
Setup 1
Setup 1
Setup 1
%
INDEX
%
INDEX
%
INDEX
Setup 1
INDEX
%
OK
OK
OK
Рисунок 4.7 Работа с главным меню —
параметры массива
1 [OK]: Показывает номера параметров и значение в
первом
указателе.
2 [OK]: позволяет выбрать указатель.
3
[
▲
][
▼
]:
позволяет выбрать указатель.
4 [OK]: значение может быть изменено.
5
[
▲
][
▼
]:
используется для изменения (мигающего)
значения параметра.
6 [Back] (Назад):
отменяет изменения
[OK]: принимает изменения
7 [Back] (Назад):
отменяет редактирование указателя,
может быть выбран новый параметр.
8
[
▲
][
▼
]:
используется для выбора параметра внутри
группы.
9 [Back] (Назад):
используется для удаления значения
указателя параметра и отображения наименования
группы параметров.
10
[
▲
][
▼
]:
выбор группы.
Таблица
4.6 Изменение значений параметров массива
Интерфейс пользователя и пр...
Краткое руководство по VLT
®
AutomationDrive FC 360
26 MG06A302 - VLT
®
