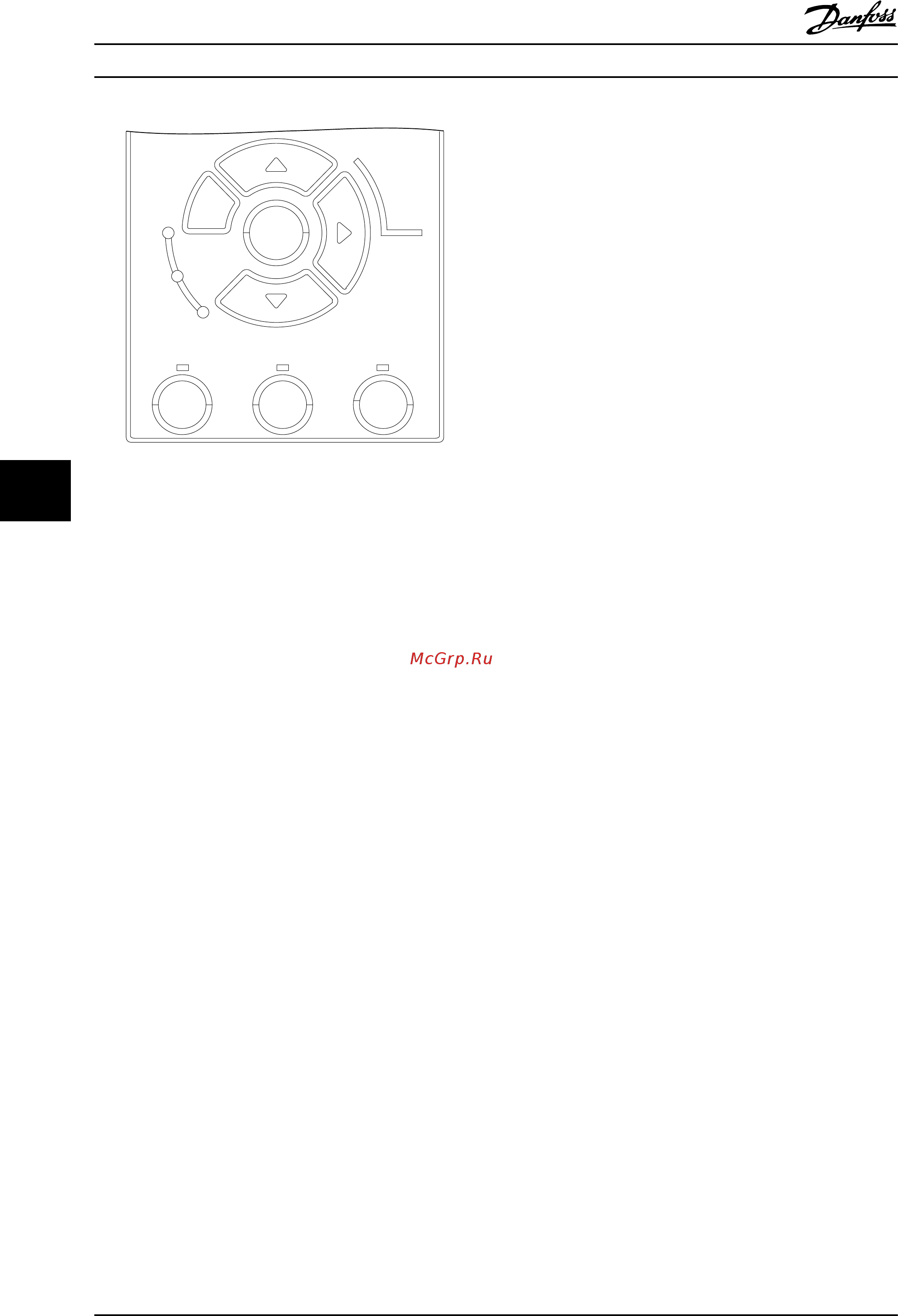

Рисунок 6.3 Световые индикаторы состояния
Предупреждения и аварийные ...
Краткое руководство по VLT
®
AutomationDrive FC 360
38 MG06A302 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
66
Содержание
- Внимание 3
- Время разрядки 3
- Высокое напряжение 3
- Непреднамеренный пуск 3
- Предупреждение 3
- Техника безопасности 3
- Уведомление 3
- Main menu главное меню 5
- Quick menu быстрое меню 5
- Автоматическая адаптация двигателя аад 5
- Быстрый пуск 5
- Введение 5
- Выбор применения 5
- Дополнительные ресурсы 5
- Идентификация и варианты 5
- Изображения с пространственным разделением деталей 5
- Интерфейс пользователя и программирование 5
- Механический монтаж 5
- Монтаж 5
- Настройка двигателя с постоянными магнитами 5
- Обзор изделия 5
- Оглавление 5
- Последовательная связь 5
- Примеры подключения 5
- Программирование 5
- Ручной автоматический режимы работы 5
- Соединение перемычкой клемм 12 и 27 5
- Список параметров 5
- Типоразмеры и номинальная мощность 5
- Электрический монтаж 5
- Алфавитный указатель 6
- Дисплеи предупреждений и аварийных сигналов 6
- Моменты затяжки контактов 6
- Мониторинг системы 6
- Общие технические данные 6
- Определения предупреждений и аварийных сигналов 6
- Предупреждения и аварийные сигналы 6
- Пусконаладка и эксплуатация 6
- Технические характеристики 6
- Технические характеристики предохранителей 6
- Типы предупреждений и аварийных сигналов 6
- Устранение основных неисправностей и часто задаваемые вопросы 6
- Характеристики зависящие от мощности 6
- Быстрый пуск 7
- Внимание 7
- Идентификация и варианты 7
- Предупреждение 8
- Уведомление 8
- Automationdrive fc 360 9
- Быстрый пуск краткое руководство по vl 9
- Automationdrive fc 360 10
- Быстрый пуск краткое руководство по vl 10
- Соединение перемычкой клемм 12 и 27 11
- Уведомление 11
- Автоматическая адаптация двигателя аад 12
- Уведомление 12
- Automationdrive fc 360 13
- Введение 13
- Введение краткое руководство по vl 13
- Изображения с пространственным разделением деталей 13
- Дополнительные ресурсы 14
- Обзор изделия 14
- Automationdrive fc 360 15
- Введение краткое руководство по vl 15
- Типоразмеры и номинальная мощность 15
- Механический монтаж 16
- Монтаж 16
- A аналоговый d цифровой 1 встроенным тормозным прерывателем оборудуются приводы мощностью 0 37 22 квт и выше 2 реле 2 является 2 полюсным для корпусов j1 j3 и 3 полюсным для j4 j7 реле 2 для j4 j7 имеет клеммы 4 5 и 6 с такой же логикой нормально открытый нормально закрытый как у реле 1 3 двойной дроссель пост тока в корпусах рассчитанных на 30 75 квт 4 переключатель s801 клемма шины может использоваться для включения оконечной нагрузки для порта rs 485 клеммы 68 и 69 17
- Automationdrive fc 360 17
- Mg06a302 vl 17
- В данном разделе подробно описывается процедура подключения преобразователя частоты 17
- Монтаж краткое руководство по vl 17
- Рисунок 3 схема основных подключений 17
- Электрический монтаж 17
- Является зарегистрированным товарным знаком компании danfoss 13 17
- Automationdrive fc 360 18
- Монтаж краткое руководство по vl 18
- Внимание 19
- Общие требования 19
- Предупреждение 19
- Требования к заземлению 19
- 5 ма 20
- Внимание 20
- Подключения силовых кабелей проводов двигателя и заземления 20
- Доступ 21
- Подключение элементов управления 21
- Типы клемм управления 21
- Automationdrive fc 360 22
- Для каждой клеммы в параметрах соответствующей клеммы программируется поддерживаемая функция клеммы с соответствующими параметрами см в таблица 3 22
- Клем ма парам етр установка по умолчанию описание 22
- Монтаж краткое руководство по vl 22
- Очень важно чтобы каждая клемма управления была правильно запрограммирована на работу с соответствующей функцией подробные сведения о доступе к параметрам см в 4 интерфейс пользователя и программирование информация о программировании приводится в 22
- По умолчанию клеммы запрограммированы таким образом чтобы обеспечить работу преобразователя частоты в типичном режиме работы 22
- Функции клемм управления 22
- Функции преобразователя частоты управляются посредством получения входных сигналов управления 22
- Использование экранированных кабелей управления 23
- Последовательная связь 23
- Bc506 0 25
- Lcp 21 25
- Status 25
- Интерфейс пользователя и программирование 25
- Программирование 25
- Программирование с помощью цифровой панели местного управления lcp 21 25
- Уведомление 25
- Внимание 26
- Уведомление 26
- Функции кнопки вправо 26
- Quick menu быстрое меню 27
- Automationdrive fc 360 28
- Bc445 1 28
- Интерфейс пользователя и пр краткое руководство по vl 28
- Automationdrive fc 360 29
- Main menu главное меню 29
- Главное меню обеспечивает доступ ко всем параметрам 29
- Двойное нажатие кнопки back назад или трехкратное в случае параметров массива позволяет перейти в главное меню а однократное нажатие кнопки menu меню позволяет перейти к меню состояния 29
- Для входа в главное меню нажимайте кнопку menu меню до перемещения индикатора на дисплее на main menu главное меню 29
- Интерфейс пользователя и пр краткое руководство по vl 29
- Используются для перехода между группами параметров 29
- Используются для перехода между параметрами в конкретной группе 29
- Используются для установки изменения значения параметра 29
- Принципы изменения значений непрерывных перечислимых параметров и параметров массива см в рисунок 4 29
- Чтобы выбрать группу параметров нажмите кнопку ok 29
- Чтобы выбрать параметр нажмите кнопку ok 29
- Чтобы принять значение нажмите кнопку ok 29
- Automationdrive fc 360 30
- Для перечислимых параметров взаимодействие аналогично но значение параметра отображается в скобках из за ограничения lcp 21 4 больших цифры а значение перечислимого параметра может быть выше 99 когда значение перечисления больше 99 дисплей lcp 21 может отобразить только первую часть числа в скобках 30
- Интерфейс пользователя и пр краткое руководство по vl 30
- Параметры массива функционируют следующим образом 30
- Настройка двигателя с постоянными магнитами 31
- Automationdrive fc 360 32
- Если двигатель начнет вибрировать на определенной скорости увеличьте 1 14 damping gain увеличение значения следует выполнять небольшими шагами значение этого параметра может быть выше значения по умолчанию на 10 или 100 в зависимости от двигателя 32
- Интерфейс пользователя и пр краткое руководство по vl 32
- Пусковой крутящий момент можно отрегулировать в 1 66 мин ток при низкой скорости если указать значение 100 в качестве пускового крутящего момента будет использоваться номинальный крутящий момент 32
- Список параметров 32
- Automationdrive fc 360 33
- Main menu structure 33
- Mg06a302 vl 33
- Интерфейс пользователя и пр краткое руководство по vl 33
- Является зарегистрированным товарным знаком компании danfoss 29 33
- Automationdrive fc 360 34
- Mg06a302 vl 34
- Интерфейс пользователя и пр краткое руководство по vl 34
- Является зарегистрированным товарным знаком компании danfoss 34
- Automationdrive fc 360 35
- Mg06a302 vl 35
- Интерфейс пользователя и пр краткое руководство по vl 35
- Является зарегистрированным товарным знаком компании danfoss 31 35
- Automationdrive fc 360 36
- Mg06a302 vl 36
- Интерфейс пользователя и пр краткое руководство по vl 36
- Является зарегистрированным товарным знаком компании danfoss 36
- Automationdrive fc 360 37
- Если клеммы 12 и 27 не подключены установите для пар 5 12 значение 0 37
- Примеры подключения 37
- Примеры подключения краткое руководство по vl 37
- Примеры приведенные в данном разделе носят справочный характер и описывают наиболее распространенные функции 37
- Уведомление 37
- 10 клемма 18 цифровой вход 8 пуск 38
- 10 клемма 53 низкое напряжение 0 07 в 38
- 10 предустанов ленное задание 38
- 11 клемма 19 цифровой вход 1 сброс 38
- 11 клемма 19 цифровой вход 10 реверс 38
- 11 клемма 53 высокое напряжение 10 в 38
- 12 клемма 27 цифровой вход 0 не использует ся 38
- 14 клемма 32 цифровой вход 16 предуст зад бит 0 38
- 14 клемма 53 низкое зад обр связь 0 38
- 15 клемма 33 цифровой вход 17 предуст зад бит 1 38
- 15 клемма 53 высокое зад обр связь 1500 38
- 19 режим клеммы 53 1 напряжение 38
- 50 75 100 38
- Automationdrive fc 360 38
- Mg06a302 vl 38
- Значение по умолчанию 38
- Параметры 38
- Параметры параметры 38
- Предуст задание 0 предуст задание 1 предуст задание 2 предуст задание 3 38
- Примеры подключения краткое руководство по vl 38
- Примечания комментарии 38
- Таблица 5 внешний сброс аварийной сигнализации 38
- Таблица 5 задание скорости с помощью ручного потенциометра 38
- Таблица 5 пуск останов с реверсом и 4 предустановленными скоростями 38
- Функция настройка 38
- Является зарегистрированным товарным знаком компании danfoss 38
- Automationdrive fc 360 39
- В термисторах следует использовать усиленную двойную изоляцию в соответствии с требованиями к изоляции pelv 39
- Предупреждение 39
- Примеры подключения краткое руководство по vl 39
- Automationdrive fc 360 40
- Примеры подключения краткое руководство по vl 40
- Setup 1 41
- Предупреждения и аварийные сигналы 41
- Automationdrive fc 360 42
- Mg06a302 vl 42
- Предупреждения и аварийные краткое руководство по vl 42
- Рисунок 6 световые индикаторы состояния 42
- Является зарегистрированным товарным знаком компании danfoss 42
- Automationdrive fc 360 43
- Номе р описание предупре ждение аварийн ый сигнал 43
- Определения предупреждений и аварийных сигналов 43
- Отключен ие блокиров ка 43
- Предупреждения и аварийные краткое руководство по vl 43
- Причина отказа 43
- Automationdrive fc 360 44
- Номе р описание предупре ждение аварийн ый сигнал 44
- Отключен ие блокиров ка 44
- Предупреждения и аварийные краткое руководство по vl 44
- Причина отказа 44
- Automationdrive fc 360 45
- Признак возможная причина проверка решение 45
- Пусконаладка и эксплуатация 45
- Устранение основных неиспра краткое руководство по vl 45
- Устранение основных неисправностей и часто задаваемые вопросы 45
- Automationdrive fc 360 46
- Признак возможная причина проверка решение 46
- Устранение основных неиспра краткое руководство по vl 46
- Automationdrive fc 360 47
- Признак возможная причина проверка решение 47
- Устранение основных неиспра краткое руководство по vl 47
- Automationdrive fc 360 48
- Питание от сети 3 x 380 480 в перем тока 48
- Технические характеристики 48
- Технические характеристики краткое руководство по vl 48
- Характеристики зависящие от мощности 48
- Automationdrive fc 360 49
- Технические характеристики краткое руководство по vl 49
- Automationdrive fc 360 50
- Технические характеристики краткое руководство по vl 50
- Общие технические данные 51
- Внимание 55
- Предохранители 55
- Рекомендации 55
- Соответствие требованиям ес 55
- Технические характеристики предохранителей 55
- Уведомление 55
- Automationdrive fc 360 56
- Технические характеристики краткое руководство по vl 56
- Automationdrive fc 360 57
- Моменты затяжки контактов 57
- При затягивании электрических соединений необходимо применять правильный момент затяжки слишком малый или слишком большой момент затяжки приводит к ненадежному электрическому соединению для обеспечения правильного момента затяжки пользуйтесь динамометрическим ключом 57
- Технические характеристики краткое руководство по vl 57
- Алфавитный указатель 58
- Mg06a350 60
- Www danfoss com drives 60
