5-40 (Выбрано
реле 2)
Аварийный сигнал Аварийный сигнал
6-10 (Клемма
53,
малый ток)
0,07 В
6-11 (Клемма
53,
большой ток):
10 В
6-19 (Режим
аналогового
входа
53)
[1] Режим
напряжения
6-22 (Клемма
54,
малый ток)
4,0 мА
6-23 (Клемма
54,
большой ток)
20,0 мА
6-29 (Режим
аналогового
входа
54)
[0] Режим тока
6-70 (Режим
клеммы
45)
[0] 0–20 мА [0] 0–20 мА
6-71 (Аналоговый
выход
45)
[100] Вых. частота [100] Вых. частота
6-90 (Режим
клеммы
42)
[0] 0–20 мА [0] 0–20 мА
6-91 (Аналоговый
выход
42)
[103] Ток двигателя [103] Ток двигателя

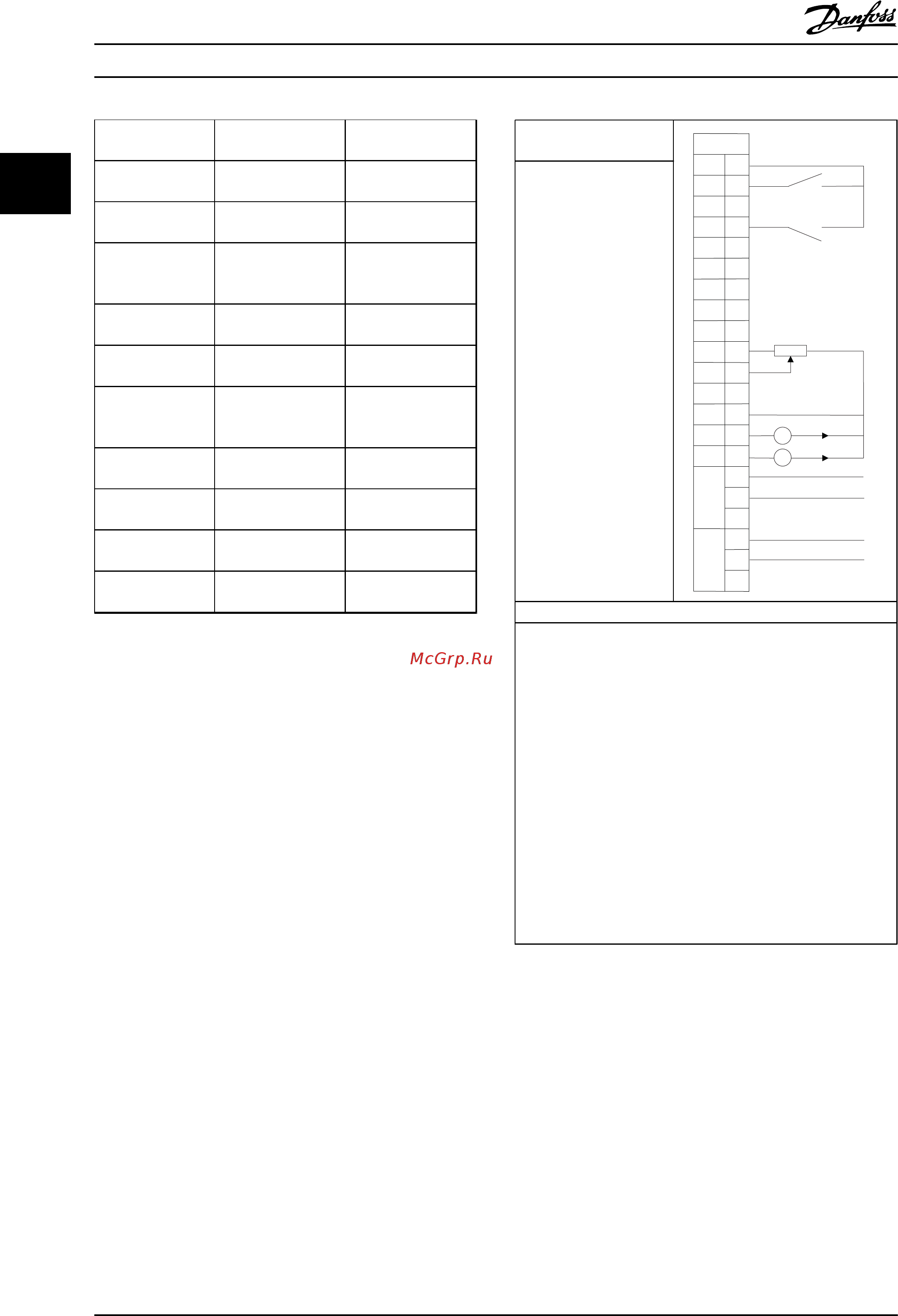

Таблица
1.4 [2] Местное/дистанционное
Применение
Конвейеры,
экструдеры
130BC432.10
+24V 12
DI1 18
DI2 19
DI3 27
DI4 29
DI5 32
DI6 33
DI7 31
COM 20
+10V 50
AI1
53
AI2
54
COM 55
AO1
45
AO2 42
1
2
3
4
5
6
R1
R2
FC 360
Start
Coast inverse
Описание
Вращение
с заданной
скоростью по сигналу
задания напряжения.
Установки
параметров
1-00 (Режим конфигурирования): [0] Ск-сть, без обр. св.
3-00
(Диапазон задания): [0] Мин – Макс
3-15 (Источник задания 1): [1] Аналоговый вход 53
4-12 (Нижний предел скорости двигателя): 25,0 Гц
4-14 (Верхний предел скорости двигателя): 50,0 Гц
5-10 (Выбран цифровой вход 18): [8] Пуск
5-12 (Выбран цифровой вход 27): [2] Выбег, инверсный
5-40 (Выбрано реле 1): Работа
5-40 (Выбрано реле 2): Аварийный сигнал
6-10 (Аналоговый вход 53, малый ток) 0,07 В
6-11 (Аналоговый вход 53, большой ток) 10 В
6-19 (Режим аналогового входа 53): [1] Режим напряжения
6-70 (Режим клеммы 45): [0] 0–20 мА
6-71 (Аналоговый выход 45): [100] Вых. частота
6-90 (Режим клеммы 42): [0] 0–20 мА
6-91 (Аналоговый выход 42): [103] Ток двигателя
Таблица
1.5 [3] Ск-сть, без обр. св.
Быстрый пуск
Краткое руководство по VLT
®
AutomationDrive FC 360
6 MG06A302 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
