1 Быстрый пуск
ВНИМАНИЕ!
Неправильное использование может привести к
летальному
исходу, получению серьезных травм или
к повреждению оборудования. Перед монтажом или
использованием оборудования тщательно прочтите
1 Техника безопасности и 3 Монтаж!
1.1 Идентификация и варианты
Убедитесь,
что оборудование соответствует вашим
требованиям и сведениям заказа, для чего проверьте
мощность, напряжение и данные о перегрузке на
паспортной табличке преобразователя частоты.
130BC435.11
CHASSIS/IP20
VLT
MADE BY DANFOSS
IN CHINA
AutomationDrive
www.danfoss.com
R
T/C: FC-360HK37T4E20H2BXCDXXSXXXXAXBX
P/N: 134F2970 S/N: 691950A240
0.37 kW 0.5HP High Overload
IN: 3x380-480V 50/60Hz 1.24/0.99A
OUT: 3x0-Vin 0-500Hz 1.2/1.1A(Tamb. 45 C)
o
1
2
3
CAUTION:
SEE MANUAL
WARNING:
AND LAODSHARING BEFORE SERVICE
STORED CHARGE DO NOT TOUCH UNTIL 4 MIN. AFTER
DISCONNECTION
RISK OF ELECTRIC SHOCK-DUAL SUPPLY DISCONNECT MAINS

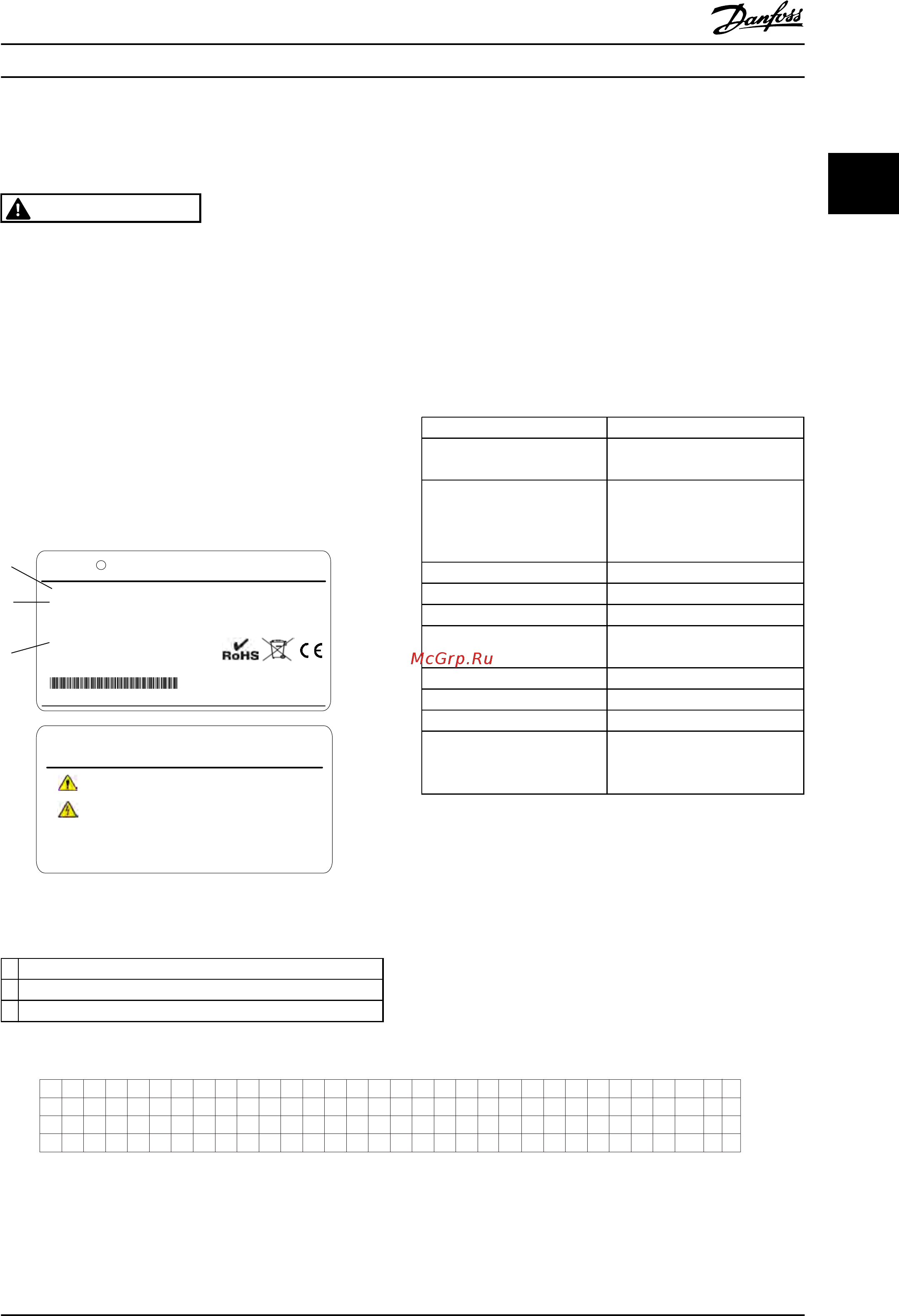

Рисунок 1.1 Паспортные таблички 1 и 2
1 Код
типа
2 Номер
для заказа
3 Технические характеристики
Таблица
1.1 Пояснения к Рисунок 1.1
1–6: наименование изделия
7: перегрузка
H: тяжелый режим
Q:
нормальный режим
1)
8–10: мощность
0,37–75 кВт, например
K37:
0,37 кВт
2)
1K1: 1,1 кВт
11K: 11 кВт и т. д.
11–12: класс напряжения T4: 380–480 В, три фазы
13–15: класс IP E20: IP20
16–17: ВЧ-фильтр H2: класс C3
18: тормозной прерыватель
X: отсутствует
B:
встроенный
4)
19: LCP X: отсутствует
20: покрытие печатной платы C: 3C3
21: сетевые клеммы D: разделение нагрузки
29–30: встроенный сетевой
интерфейс
AX: отсутствует
A0:
Profibus
3)
AL: Profinet
3)
Таблица
1.2 Код типа: различные функции и дополнительные
возможности
Дополнительное оборудование и принадлежности см. в .
1) Для вариантов, предназначенных для работы в нормальных
условиях, только 11–75 кВт. Для вариантов, предназначенных
для работы в нормальных условиях, сетевой интерфейс не
предусмотрен.
2) Все типоразмеры по мощности см. в 2.4 Типоразмеры и
номинальная мощность
3) На текущий момент не выпускается.
4) 0,37–22 кВт со встроенным тормозным прерывателем. 30–
75 кВт — только с внешним тормозным прерывателем.
130BC437.10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
F C - 3 6 0 H T 4 E 2 0 H 2 X X C D X X S X X X X A X B X
Q B 0
L
A
A
Рисунок 1.2 Строка типового кода
Быстрый пуск
Краткое руководство по VLT
®
AutomationDrive FC 360
MG06A302 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
