![Danfoss VLT Automation Drive FC360 134F2998 [11/60] Уведомление](/img/pdf.png)

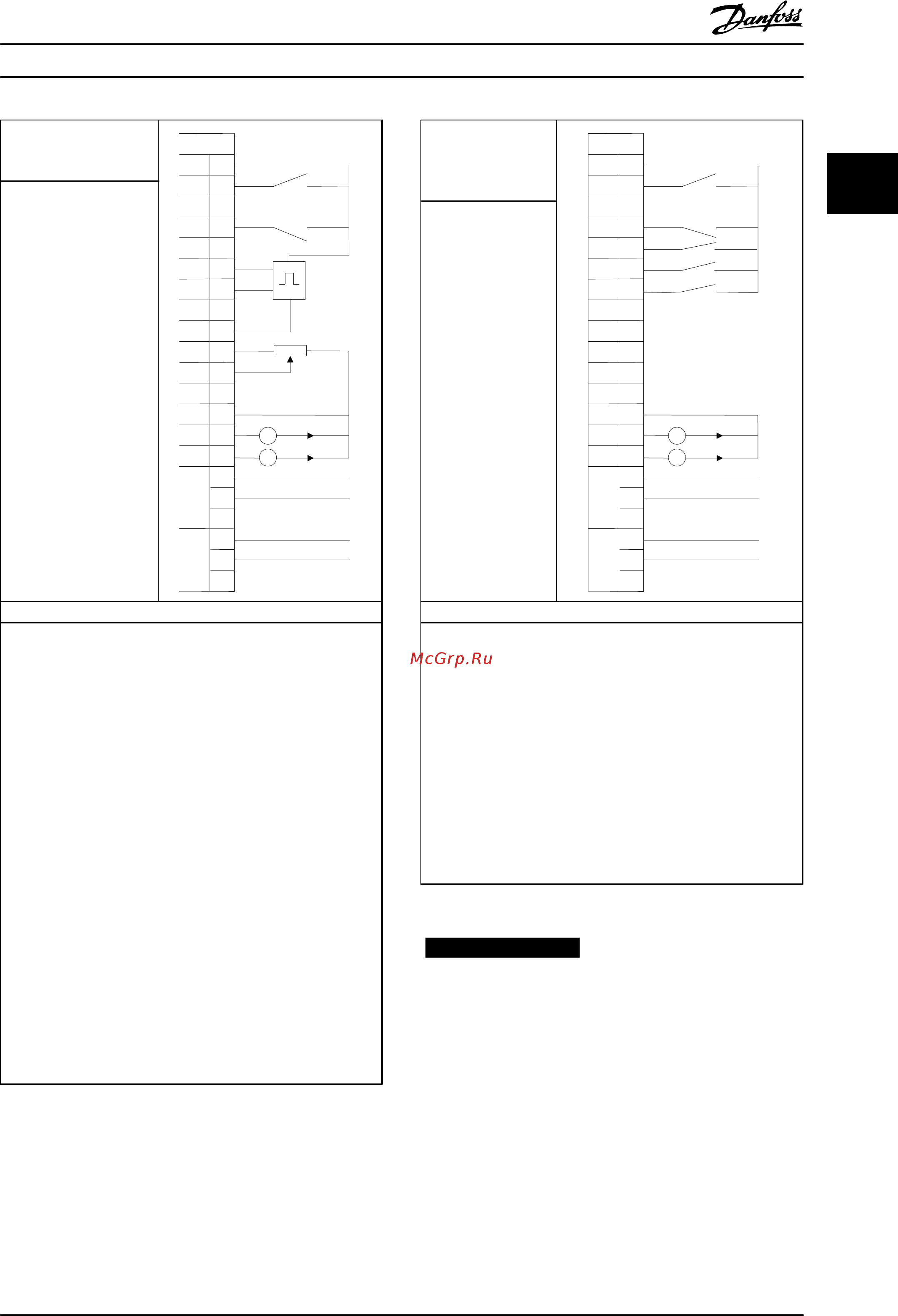

Danfoss VLT Automation Drive FC360 134F2998 [11/60] Уведомление
![Danfoss VLT Automation Drive FC360 134F2998 [11/60] Уведомление](/views2/1559185/page11/bgb.png)
Применение
Обрабатывающие
станки,
структурообразователи
130BC433.12
+24 V 12
DI1 18
DI2 19
DI3 27
DI4 29
DI5 32
DI6 33
DI7 31
COM 20
50
AI1
53
AI2
54
COM 55
AO1
45
AO2 42
1
2
3
4
5
6
R1
R2
FC 360
Start
Coast inverse
+10 V
B
A
Описание
Требующие
точной
скорости применения с
обратной связью
энкодера 24 В
Установки
параметров
1-00 (Режим конфигурирования): [1] Ск-сть, замкн.конт.
3-00
(Диапазон задания): [0] Мин – Макс
3-15 (Источник задания 1): [1] Аналоговый вход 53
3-16 (Источник задания 2) [11] Местн. зад. по шине
4-12 (Нижний предел скорости двигателя): 20,0 Гц
4-14 (Верхний предел скорости двигателя): 50,0 Гц
5-10 (Выбран цифровой вход 18): [8] Пуск
5-12 (Выбрана клемма 27): [2] Выбег, инверсный
5-14 (Выбран цифровой вход 32): [82] Encoder input B (Вход B
энкодера)
5-15 (Выбран цифровой вход 33): [81] Encoder input А (Вход А
энкодера)
5-40 (Выбрано реле 1): Работа
5-40 (Выбрано реле 2): Аварийный сигнал
6-10 (Аналоговый вход 53, малый ток) 0,07 В
6-11 (Аналоговый вход 53, большой ток) 10 В
6-19 (Режим аналогового входа 53): [1] Режим напряжения
6-70 (Режим клеммы 45): [0] 0–20 мА
6-71 (Аналоговый выход 45): [100] Вых. частота
6-90 (Режим клеммы 42): [0] 0–20 мА
6-91 (Аналоговый выход 42): [103] Ток двигателя
7-00 (Ист. сигн. ОС ПИД-рег. скор.): [1] 24 V encoder (Энкодер
24 В)
Таблица
1.6 [4] Скорость, замкнутый контур
Применение
Промышленные
моющие
машины,
конвейеры
130BC434.10
+24V 12
DI1 18
DI2 19
DI3 27
DI4 29
DI5 32
DI6 33
DI7 31
COM 20
+10V 50
AI1
53
AI2
54
COM 55
AO1
45
AO2 42
1
2
3
4
5
6
R1
R2
FC 360
Start
Coast inverse
Pre set ref bit 0
Pre set ref bit 1
Pre set ref bit 2
Описание
Применения
с 8
различными
скоростями через
цифровой вход. При
использовании еще
одного цифрового
входа возможно
получение 16-и
скоростей.
Установки
параметров
1-00 (Режим конфигурирования): [0] Ск-сть, без обр. св.
3-00
(Диапазон задания): [0] Мин – Макс
3-15 (Источник задания 1): [0] Не используется
4-14 (Верхний предел скорости двигателя): 50,0 Гц
5-10 (Выбран цифровой вход 18): [8] Пуск
5-12 (Выбран цифровой вход 27): [2] Выбег, инверсный
5-13 (Выбран цифровой вход 29): [16] Предуст. задание, бит 0
5-14 (Выбран цифровой вход 32): [17] Предуст. задание, бит 1
5-15 (Выбран цифровой вход 33): [18] Предуст. задание, бит 2
6-70 (Режим клеммы 45): [0] 0–20 мА
6-71 (Аналоговый выход 45): [100] Вых. частота
6-90 (Режим клеммы 42): [0] 0–20 мА
6-91 (Аналоговый выход 42): [103] Ток двигателя
Таблица
1.7 [5] Несколько скоростей
УВЕДОМЛЕНИЕ
Дополнительные примеры см. в
5 Примеры подключения.
1.4 Соединение перемычкой клемм 12 и
27
Для работы преобразователя частоты с
запрограммированными
заводскими настройками по
умолчанию может понадобиться перемычка между
клеммами 12 и 27 (по умолчанию сигнал разрешения
работы).
•
Клемма 27 цифрового входа служит для
получения сигнала 24 В постоянного тока для
Быстрый пуск
Краткое руководство по VLT
®
AutomationDrive FC 360
MG06A302 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
7
