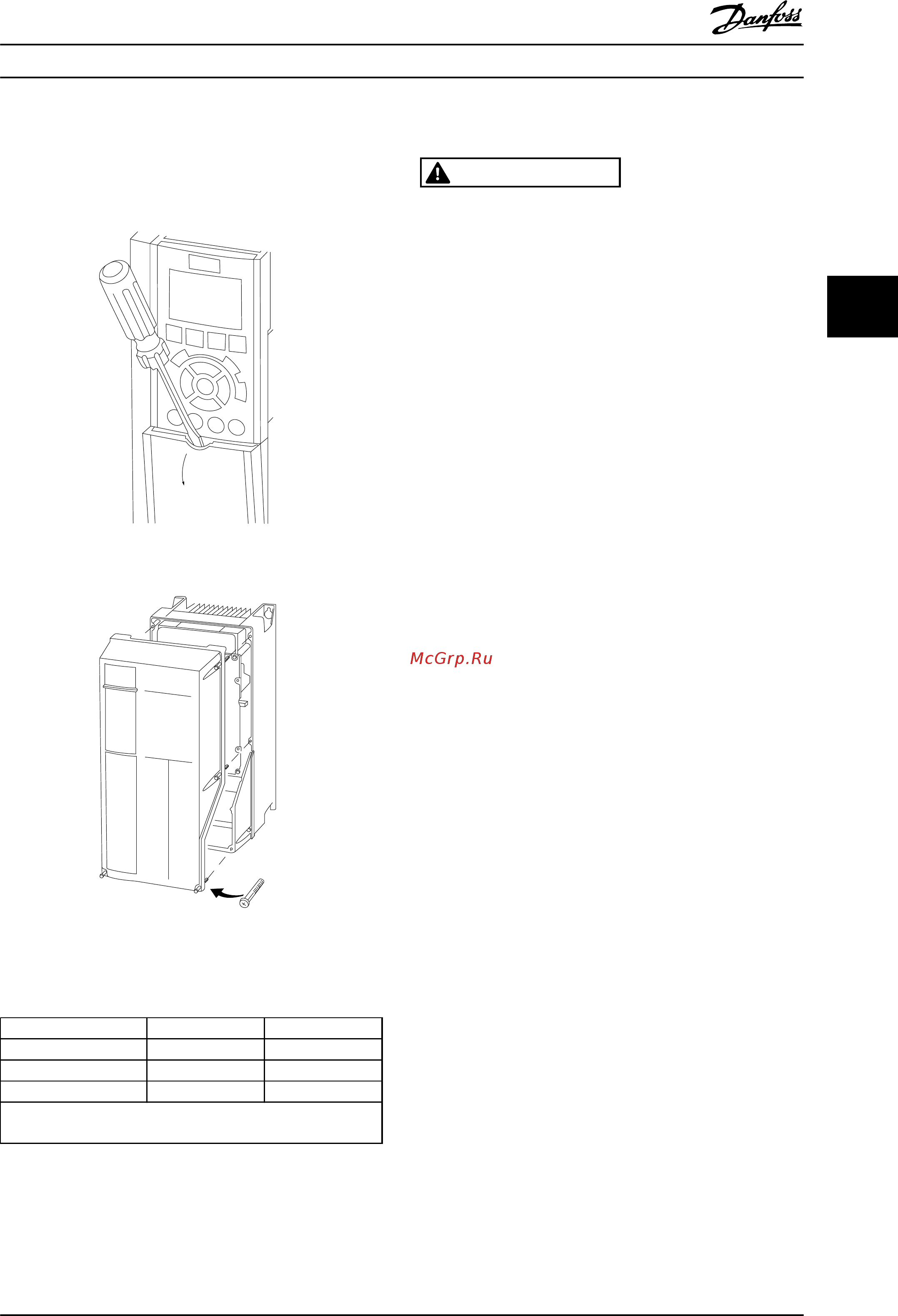

4.5 Доступ
•
Снимите крышку с помощью отвертки (см.
Рисунок 4.3) или ослабив крепежные винты (см.
Рисунок 4.4).
130BT248.10
Рисунок 4.3 Доступ к проводке в корпусах IP20 и IP21
130BT334.10
Рисунок 4.4 Доступ к проводке в корпусах IP55 и IP66
Перед затяжкой крышек см. Таблица 4.1.
Корпус IP55 IP66
A4/A5 2 2
B1/B2 2,2 2,2
C1/C2 2,2 2,2
В корпусах A2/A3/B3/B4/C3/C4 нет болтов, требующих
затягивания.
Таблица 4.1 Моменты затяжки для крышек [Н·м]
4.6 Подключение двигателя
ВНИМАНИЕ!
ИНДУЦИРОВАННОЕ НАПРЯЖЕНИЕ
Индуцированное
напряжение от выходных кабелей
двигателей, проложенных рядом друг с другом,
может зарядить конденсаторы оборудования даже
при выключенном и изолированном оборудовании.
Несоблюдение требований к раздельной прокладке
выходных кабелей двигателя может привести к
летальному исходу или серьезным травмам.
•
Прокладывайте выходные кабели двигателя
отдельно или
•
используйте экранированные кабели.
•
Используйте
кабель размера, рекомендуемого
государственными и местными нормами
электробезопасности. Сведения о
максимальных размерах проводов см. в
глава 8.1 Электрические характеристики.
•
Соблюдайте требования производителя
двигателя, относящиеся к его подключению.
•
Заглушки проводки двигателя или панели
доступа имеются на дне корпусов,
соответствующих стандарту IP21 (NEMA1/12) и
выше.
•
Запрещается подключать пусковое устройство
или устройство переключения полярности
(например двигатель Даландера или
асинхронный электродвигатель с контактными
кольцами) между преобразователем частоты и
двигателем.
Процедура
1. Зачистите часть внешней изоляции кабеля.
2. Поместите зачищенный провод под кабельный
зажим, чтобы установить механический и
электрический контакт между экраном кабеля
и землей.
3. Подключите кабель заземления к ближайшей
клемме заземления в соответствии с
инструкциями по заземлению в
глава 4.3 Заземление, см. Рисунок 4.5.
4. Подключите проводку трехфазного двигателя к
клеммам 96 (U), 97 (V) и 98 (W), см. Рисунок 4.5.
5.
Затяните клеммы в соответствии с данными в
глава 8.7 Моменты затяжки соединений.
Электрический монтаж Инструкции по эксплуатации
MG16E350 Danfoss A/S © Вер. 10–04–2014 Все права защищены. 17
