FAN MOUNTING
QDF-30
DC-
DC+
Remove jumper to activate Safe Stop
Max. 24 Volt !
12
13
18
19 27 29 32
33
20
61
68
39
42
50
53 54
06 05 04
03 02 01
130BB493.10
1 Панель местного управления (LCP) 11 Реле 2 (04, 05, 06)
2 Крышка 12 Транспортное кольцо
3 Разъемшиныпоследовательной связи RS-485 13 Монтажное отверстие
4 Цифровые входы и выходы и источник питания 24 В 14 Заземляющий зажим (защитное заземление)
5 Разъем аналогового входа/выхода 15 Разъем экрана кабеля
6 Разъем экрана кабеля 16 -
7 USB- разъем 17 -
8 Клеммный переключатель шины последовательной
связи
18 Выходные клеммы двигателя 96 (U), 97 (V), 98 (W)
9 Аналоговые выключатели (A53), (A54) 19 Входные клеммы сети питания 91 (L1), 92 (L2), 93 (L3)
10 Реле 1 (01, 02, 03)

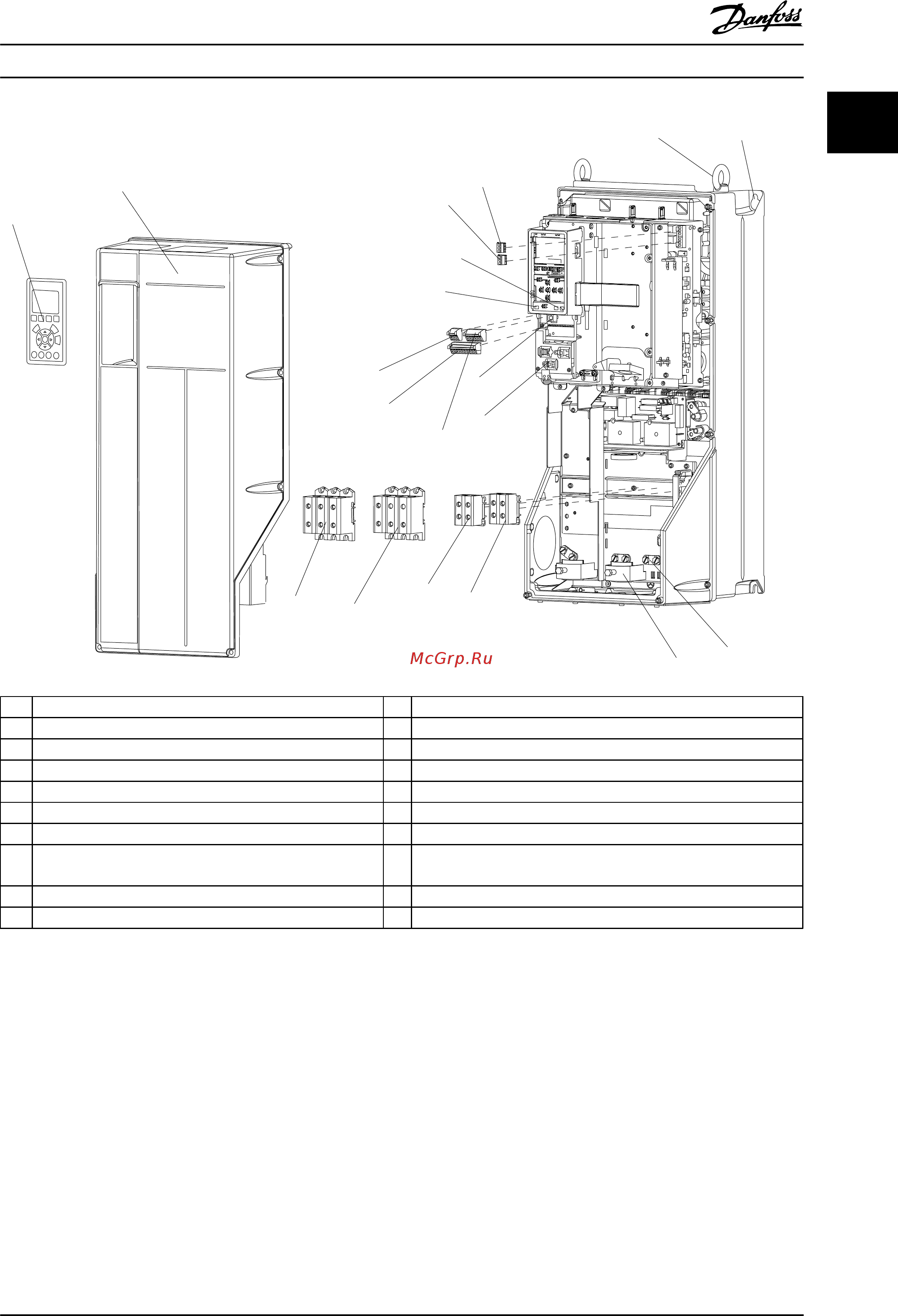

Рисунок 1.2 Покомпонентное изображение, типы корпусов B и C, IP55 и IP66
Введение Инструкции по эксплуатации
MG16E350 Danfoss A/S © Вер. 10–04–2014 Все права защищены. 5
1 1
Содержание
- Введение 3
- Ввод в эксплуатацию 3
- Версия документа и программного обеспечения 3
- Дополнительные ресурсы 3
- Доступ 3
- Заземление 3
- Инструкции по технике безопасности 3
- Квалифицированный персонал 3
- Меры предосторожности 3
- Механический монтаж 3
- Монтаж с учетом требований эмс 3
- Обзор изделия 3
- Оглавление 3
- Окружающие условия в которых производится установка 3
- Перечень монтажных проверок 3
- Подключение двигателя 3
- Подключение к сети питания 3
- Подключение сети переменного тока 3
- Подключение элементов управления 3
- Работа панели местного управления 3
- Разрешения и сертификаты 3
- Распаковка 3
- Символы безопасности 3
- Схема подключений 3
- Техника безопасности 3
- Указания по утилизации 3
- Установка 3
- Цель данного руководства 3
- Электрический монтаж 3
- Алфавитный указатель 4
- Базовое программирование 4
- Вход выход и характеристики цепи управления 4
- Выходная мощность и другие характеристики двигателя 4
- Контроль вращения двигателя 4
- Моменты затяжки соединений 4
- Номинальная мощность масса и размеры 4
- Перечень предупреждений и аварийных сигналов 4
- Питание от сети 4
- Предохранители и автоматические выключатели 4
- Приложение 4
- Примеры настройки для различных применений 4
- Проверка местного управления 4
- Пуск системы 4
- Символы сокращения и условные обозначения 4
- Сообщения о состоянии 4
- Структура меню параметров 4
- Технические характеристики 4
- Технические характеристики кабелей 4
- Техническое обслуживание диагностика и устранение неисправностей 4
- Техобслуживание и текущий ремонт 4
- Типы предупреждений и аварийных сигналов 4
- Условия окружающей среды 4
- Устранение неисправностей 4
- Электрические характеристики 4
- Введение 5
- Уведомление 5
- Bb492 0 6
- Введение инструкции по эксплуатации 6
- Покомпонентные изображения 6
- Введение инструкции по эксплуатации 7
- Блок схема преобразователя частоты 8
- Введение инструкции по эксплуатации 8
