Centurion XANADU v.2 [8/18] Подключение и размещение приемно передающего модуля н6
![Centurion XANADU v.2 [8/18] Подключение датчика удара н3](/views2/1005516/page8/bg8.png)
7
Вход предназначен для реализации функции центрального замка и подключается к датчику
положения мастер-замка, имеющему активное состояние при отпирании. При этом черный
провод мастер-замка должен быть соединен с «массой».
1.4.1.3. Подключение датчика удара (Н3)
1.4.1.4. Подключение и размещение светодиодного индикатора состояния (Н5)
Светодиодный индикатор должен быть размещен в зоне наилучшей видимости, такой,
например, как верхняя часть приборной доски, или ее лицевая поверхность.

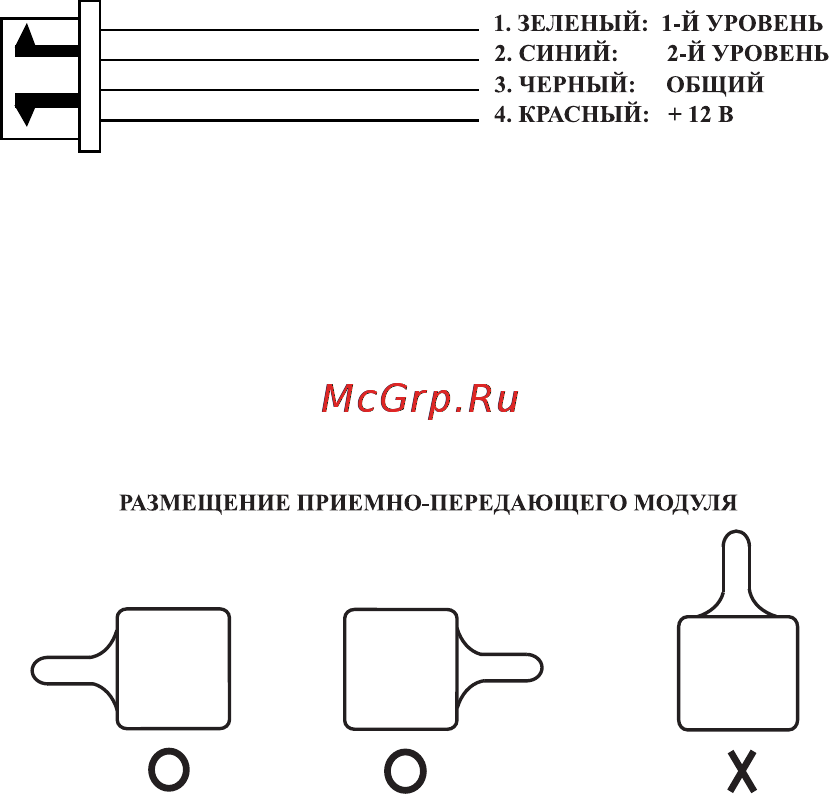

1.4.1.5. Подключение и размещение приемно-передающего модуля (Н6)
Приемно-передающий модуль монтируется в районе приборной панели для обеспечения
наилучших условий приема. Мы предлагаем монтировать его в дальнем, по отношению к
водителю, углу лобового стекла.
ЗАМЕЧАНИЕ: Для достижения наилучших результатов мы предлагаем располагать антенну
горизонтально.
ВНИМАНИЕ! Размещение модуля не должно приводить к ограничению обзора с места
водителя.
Снимите защитную пленку с липкой основы на задней стороне модуля.
Правильно сориентируйте модуль и прижмите его к стеклу.
Разместите соединительный ленточный кабель между панелями,
и подключите его к
модулю.
Особо должны быть рассмотрены стекла с покрытиями, поскольку на некоторых
автомобилях применяется металлическое покрытие, экранирующее или ослабляющее
излучение в радиодиапазоне. На таких автомобилях размещайте модуль как можно
дальше от таких стекол.
1.4.1.6. Подключение и размещение датчика ударов по стеклу (Н7)
Датчик ударов по стеклу является дополнительным оборудованием.
Освободите от бумажного защитного слоя двустороннюю липкую прокладку и приклейте ее
на плоское основание датчика.
После очистки и обезжиривания внутренней поверхности лобового стекла, датчик должен
быть приклеен таким образом, чтобы надпись “Tap Here Paging Driver” («Постучать здесь
для вызова водителя») нормально читалась.
Уложите соединительный кабель
между панелями и подключите его к датчику.
Подстройте чувствительность датчика, вращение потенциометра по часовой стрелке
повышает его чувствительность, против часовой стрелки – понижает.
1.4.1.7. Подключение и размещение служебной кнопки (Н8)
Служебная кнопка должна быть установлена в легко доступном для водителя месте. Нет
особых требований к скрытому размещению служебной кнопки, но скрытое размещение
рекомендуется при повышенных требованиях к уровню безопасности. Установите служебную
кнопку в скрытом, но доступном месте. Подключите кнопку к центральному блоку.
