8
1.4.1.8. Подключение цепей 13-и контактного разъема
Назначение проводов 13-и контактного разъема (H9)
№ Цвет провода Назначение цепи
1 Синий Вход датчика капота (багажника) “-“
2 Зеленый Вход датчика дверей “-“
3 Желтый Вход зажигания
4 Оранжевый Выход блокировки, “-“ при включенном режиме охраны
5 Фиолетовый Вход датчика дверей «+»
6 Оранжево-белый Выход блокировки, “-“ при выключенном режиме охраны
7 Розовый Программируемый выход, “-“
8 Серый Выход управления 3-го канала “-“
9 Черно-зеленый Выход управления 4-го канала “-“
10 Черно-красный Выход управления 5-го канала “-“
11 Бело-красный Программируемый выход
12 Черно-фиолетовый Выход управления 6-го канала “-“
13 Белый Выход управления салонным освещением, “-“
Синий провод – вход датчика капота/багажника
Подключите синий провод к концевым выключателям капота и багажника, имеющим потенциал
«массы» при открытом капоте и багажнике.
Зеленый провод – вход датчиков дверей «-»
Подключите зеленый провод к точке соединяющей заводские концевые выключатели дверей
«отрицательного типа».
Желтый – вход зажигания
Желтый провод подключается к цепи замка зажигания, в которой при повороте ключа зажигания
в положение ON появляется напряжение +12В, а в положении OFF напряжение должно
отсутствовать.

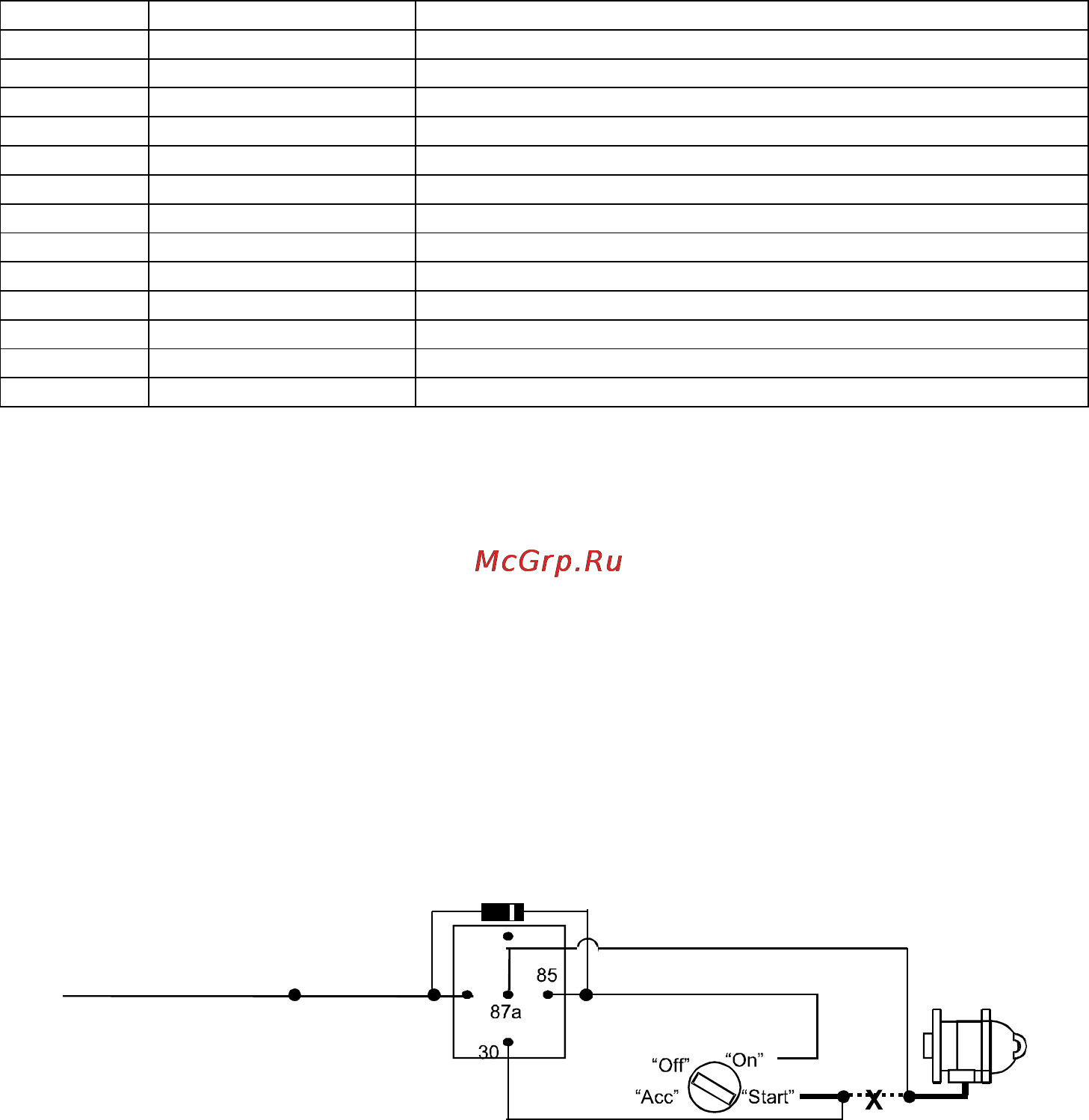

Оранжевый провод – выход блокировки
На этом проводе появляется потенциал «массы» при включенном режиме охраны.
Максимальная нагрузочная способность выхода – 500 мА. Этот выход предназначен для
блокировки двигателя от несанкционированного запуска нормально замкнутыми контактами
дополнительного реле по цепи стартера.
87
86
IN4003 Диод
Оранжевый
H9/4 Оранжевый
Красный
Красный
Желтый
Стартер
разрезать
Фиолетовый провод – вход датчиков дверей «+»
Подключите зеленый провод к точке соединяющей заводские концевые выключатели дверей
«положительного типа» (датчики такого типа применяются, например, на автомобилях марки
FORD).
Оранжево-белый провод – выход блокировки
На этом проводе появляется потенциал «массы» при выключенном режиме охраны.
Максимальная нагрузочная способность выхода – 200 мА. Этот выход предназначен для
блокировки двигателя от несанкционированного запуска нормально разомкнутыми контактами
дополнительного реле по цепи зажигания или бензонасоса.
