14-10 Отказ питания
Значения [1] Упр. замедление, [2] Упр. замедл., откл., [5] Кинет.
резерв, откл, [7] Kin. back-up, trip w recovery (Кинет. резерв,
откл. с восст.) неактивны, если выбрано значение [2]
Момент затяжки в параметр 1-00 Режим конфигурирования.
Опция: Функция:
[4] Кинетический
резерв
Возврат кинетической энергии,
запасенной в нагрузке, обеспечивает
непрерывную работу преобразователя
частоты в течение всего времени, пока в
системе имеется энергия, получаемая от
инерции двигателя или от нагрузки. Это
осуществляется путем преобразования
механической энергии в постоянный ток,
которое позволяет поддерживать
непрерывное управление
преобразователем частоты и двигателем.
В зависимости от инерции системы это
позволяет продлить время управляемой
работы. Вентиляторы обычно переносят
сбои в сети продолжительностью до
нескольких секунд, насосы — до 2
секунд, компрессоры работают без
питания лишь долю секунды. Многие
промышленные применения позволяют
продлить управляемое работы на многие
секунды, что обычно достаточно для
восстановления питания от сети.

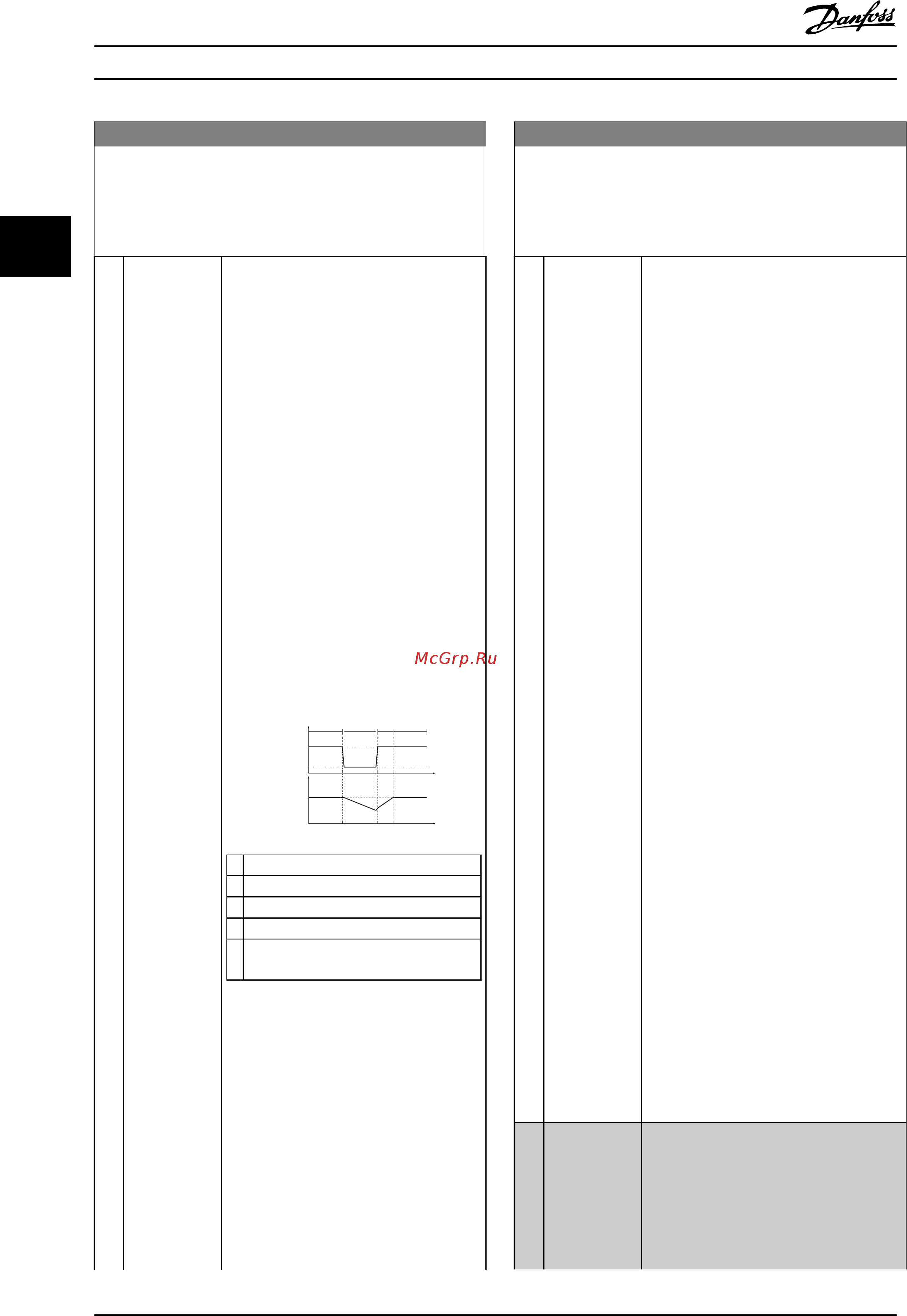

130BC918.10
U
14-11*1.35
Ref
n [RPM]
t [S]
A B C
D
E A
DC
U
DC
[V]
t [S]
A Обычная работа
B Неисправность сети питания
C Кинетический резерв
D Питание от сети восстанавливается
E Нормальная работа: изменение
скорости
Рисунок 3.58 Кинетический резерв
Уровень постоянного тока при действии
параметра [4] Кинетический резерв
составляет параметр 14-11 Напряжение
сети при отказе питания х 1,35.
Если питание от сети не
восстанавливается, U
пост.т.
поддерживается
настолько долго, насколько это
возможно, посредством торможения до 0
об/мин. В конце концов преобразователь
частоты останавливается выбегом.
14-10 Отказ питания
Значения [1] Упр. замедление, [2] Упр. замедл., откл., [5] Кинет.
резерв, откл, [7] Kin. back-up, trip w recovery (Кинет. резерв,
откл. с восст.) неактивны, если выбрано значение [2]
Момент затяжки в параметр 1-00 Режим конфигурирования.
Опция: Функция:
Если питание от сети восстанавливается
во время возврата кинетической энергии,
U
пост.т.
превышает
параметр 14-11 Напряжение сети при
отказе питания*1,35. Это
обнаруживается одним из следующих
способов.
•
Если U
пост.т
>
параметр 14-11 Напряжение
сети при отказе питания x 1,35
x 1,05.
•
Если скорость превышает
задание. Это происходит, если
питание от сети
восстанавливается на более
низком уровне, чем раньше,
например при
параметр 14-11 Напряжение
сети при отказе питания x 1,35
x 1,02. При этом критерий,
описанный в пункте 1, не
выполняется, и преобразователь
частоты пытается понизить U
пост.т.
до параметр 14-11 Напряжение
сети при отказе питания x 1,35
путем увеличения скорости.
Сделать это невозможно,
поскольку напряжение сети
питания не может быть
понижено.
•
Переход в механический режим.
Тот же механизм, что в пункте 2,
но инерция препятствует выходу
скорости за пределы задания.
Это приводит к тому, что
двигатель работает в
механическом режиме, пока
скорость не становится выше
заданной, и возникает ситуация,
описанная в пункте 2. Вместо
ожидания этого критерия
вводится критерий 3.
[5] Кинет. резерв,
откл
Разница между возвратом кинетической
энергии с отключением и без отключения
заключается в том, что при возврате без
отключения всегда происходит
замедление до 0 об/мин и отключение,
независимо от того, восстановлено
питание или нет.
Описание параметров
VLT
®
AutomationDrive FC 301/302
182 Danfoss A/S © 05/2015 Все права защищены. MG33MK50
33
