Момент опрокидывания
175ZA078.10
Pull-out
rpm
Torque

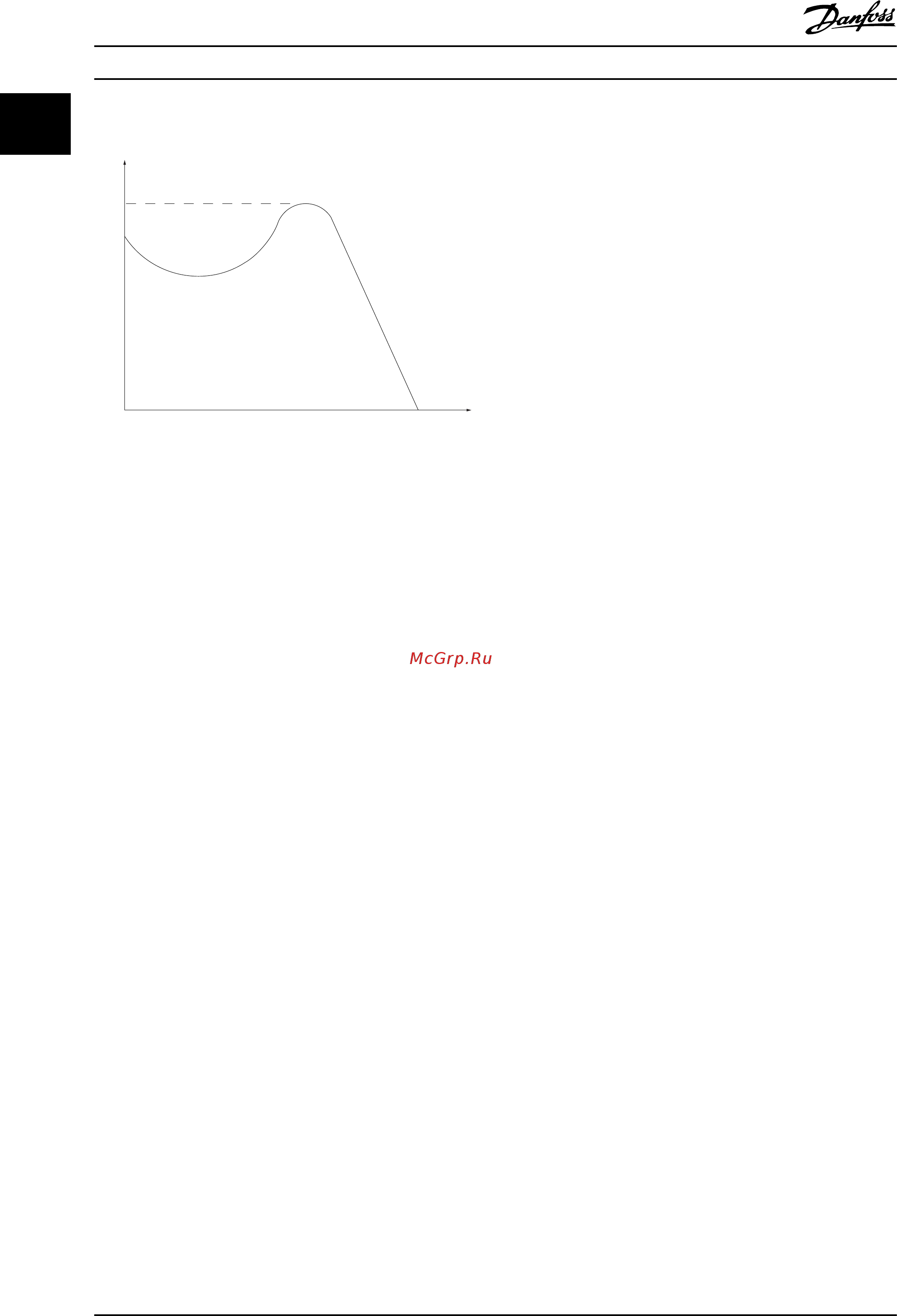

Рисунок 1.1 Момент опрокидывания
η
VLT
КПД преобразователя частоты определяется
отношением выходной мощности к входной.
Команда запрещения пуска
Команда останова, которая относится к группе команд
управления 1, см. Таблица 1.2.
Команда останова
Команда останова, которая относится к группе команд
управления 1, см. Таблица 1.2.
1.3.4 Задания
Аналоговое задание
Сигнал, подаваемый на аналоговые входы 53 или 54
(может представлять собой напряжение или ток).
Двоичное задание
Сигнал, передаваемый на порт последовательного
канала связи.
Предустановленное задание
Предварительно установленное задание, значение
которого может находиться в диапазоне от -100 до
+100 % от диапазона задания. Предусмотрен выбор
восьми предустановленных заданий через цифровые
входы.
Импульсное задание
Импульсный частотный сигнал, подаваемый на
цифровые входы (клемма 29 или 33).
Ref
MAX
Определяет зависимость между входным заданием при
100 % от значения полной шкалы (обычно 10 В, 20 мА)
и результирующим заданием. Максимальное значение
задания устанавливается в
параметр 3-03 Максимальное задание.
Ref
MIN
Определяет зависимость между входным заданием при
значении 0 % (обычно 0 В, 0 мА, 4 мА) и
результирующим заданием. Минимальное значение
задания устанавливается в параметр 3-02 Мин. задание.
1.3.5 Разное
Аналоговые входы
Аналоговые входы используются для управления
различными функциями преобразователя частоты.
Предусмотрено два вида аналоговых входов:
Вход по току 0–20 мА и 4–20 мА
вход по напряжению, от -10 до +10 В пост. тока.
Аналоговые выходы
Аналоговые выходы могут выдавать сигнал 0–20 мА, 4–
20 мА.
Авто адаптация двигателя (AАД)
Алгоритм ААД определяет электрические параметры
подключенного двигателя, находящегося в
остановленном состоянии.
Тормозной резистор
Тормозной резистор представляет собой модуль,
способный поглощать мощность торможения,
выделяемую при рекуперативном торможении.
Регенеративная мощность торможения повышает
напряжение в звене постоянного тока, а тормозной
прерыватель обеспечивает передачу этой мощности в
тормозной резистор.
Характеристики СТ
Характеристики постоянного крутящего момента
(сonstant torque, CT), используемые во всевозможных
применениях, например в ленточных транспортерах,
поршневых насосах и подъемных кранах.
Цифровые входы
Цифровые входы могут использоваться для управления
различными функциями преобразователя частоты.
Цифровые выходы
Преобразователь частоты имеет 2 полупроводниковых
выхода, способных выдавать сигналы 24 В пост. тока
(ток до 40 мА).
DSP
Цифровой процессор сигналов.
ЭТР
Электронное тепловое реле вычисляет тепловую
нагрузку исходя из текущей нагрузки и времени. Служит
для оценки температуры двигателя.
Hiperface
®
Hiperface
®
является зарегистрированным товарным
знаком компании Stegmann.
Введение
VLT
®
AutomationDrive FC 301/302
4 Danfoss A/S © 05/2015 Все права защищены. MG33MK50
