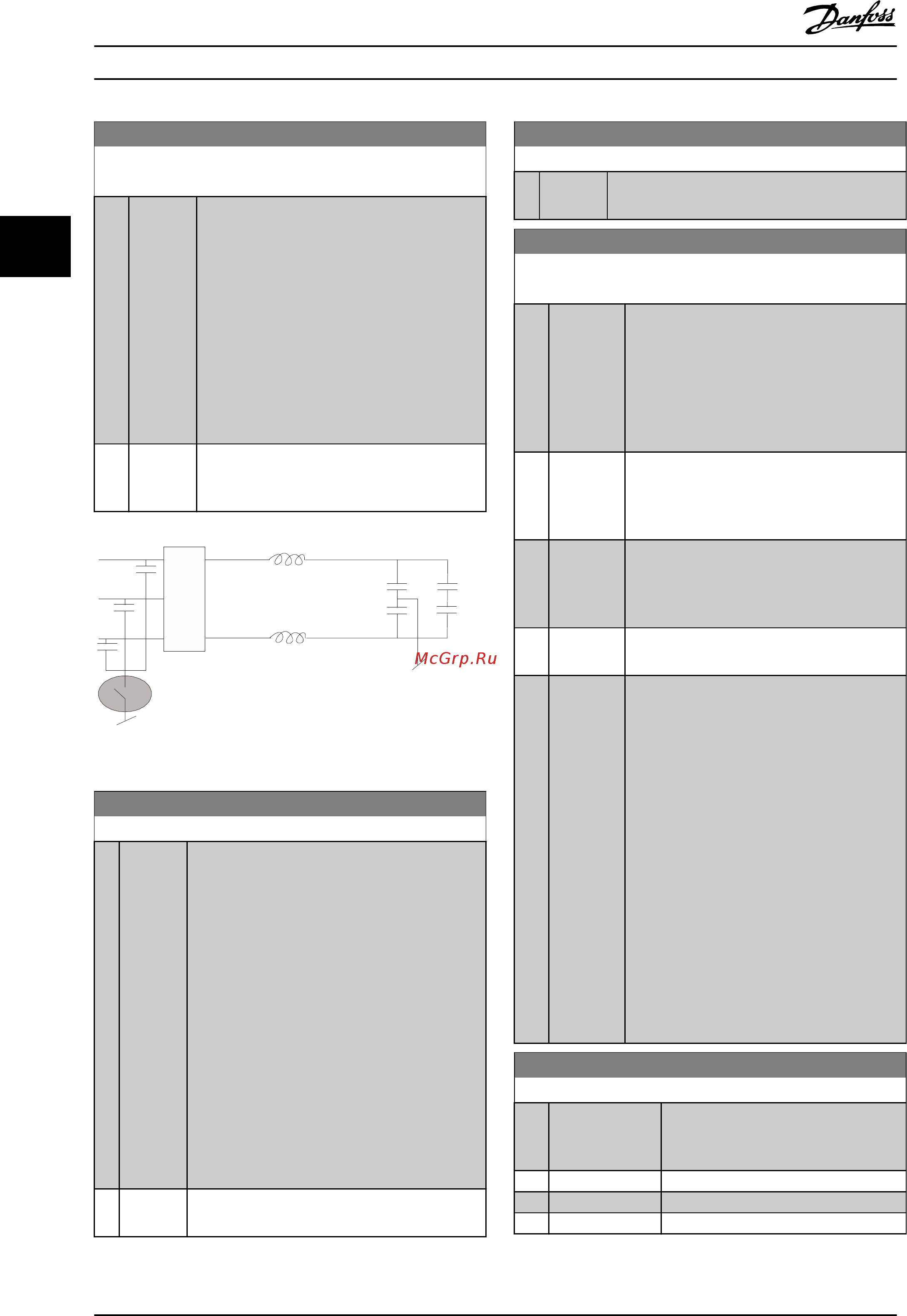

14-50 Фильтр ВЧ-помех
Этот параметр используется только в FC 302.
Опция: Функция:
[0] Выкл. Если преобразователь частоты питается от
изолированной сети питания (IT-сеть),
выберите [0] Выкл.
При использовании фильтра выберите [0]
Выкл. во время зарядки, чтобы избежать
появления большого тока утечки при
переключении датчика остаточного тока.
В этом режиме внутренние конденсаторы
фильтра ВЧ-помех, включенные между
корпусом и схемой сетевого фильтра ВЧ-
помех, отключены для уменьшения емкостных
токов утечек на землю.
[1] * Включена Выберите [1] Включена, чтобы обеспечить
соответствие преобразователя частоты
стандартам ЭМС.
130BB908.10
Рисунок 3.64 Фильтр ВЧ-помех
14-51 Корр.нап. на шине пост.т
Опция: Функция:
Выпрямленное напряжение переменного/
постоянного тока в звене постоянного тока
преобразователя частоты связано с
пульсациями напряжения. Амплитуда этих
пульсаций может увеличиваться с увеличением
нагрузки. Эти пульсации нежелательны, так как
могут привести к колебаниям тока и
напряжения. Для снижения этих пульсаций
напряжения в звене постоянного тока
применяются методы компенсации. В общем
случае, компенсация в звене постоянного тока
рекомендуется для большинства применений,
но нужно с осторожностью ослаблять поле, так
как при этом могут возникнуть колебания
скорости на валу двигателя. При ослаблении
поля рекомендуется отключить компенсацию
цепи постоянного тока.
[0] Выкл. Запрещает компенсацию цепи постоянного
тока.
14-51 Корр.нап. на шине пост.т
Опция: Функция:
[1] Включена Разрешает компенсацию цепи постоянного
тока.
14-52 Упр. вентилят.
Выберите минимальную скорость главного вентилятора.
Опция: Функция:
[0]
*
Автомат. Выберите [0] Автомат., чтобы вентилятор
работал при внутренней температуре
преобразователя частоты в диапазоне от
35 °C до примерно 55 °C.
Вентилятор работает на низкой скорости
при температуре ниже 35 °C и на полной
скорости при температуре около 55 °C.
[1] При 50 % Вентилятор всегда работает на скорости
50 % или выше. При скорости 50 %
вентилятор будет работать при 35 °C, а на
полной скорости — при около 55 °C.
[2] При 75 % Вентилятор всегда работает на скорости
75 % или выше. При скорости 75 %
вентилятор будет работать при 35 °C, а на
полной скорости — при около 55 °C.
[3] При 100 % Вентилятор всегда работает на скорости
100 %.
[4] Ср. авт.
низк. темп.
Это вариант аналогичен [0] Автомат., но
для температур около и ниже 0 °C
необходимо принять во внимание особые
соображения. При выборе [0] Автомат.
имеется риск того, что вентилятор начнет
работать при температуре около 0 °C,
поскольку преобразователь частоты
определяет неисправность датчика и
попытается защитить преобразователь
частоты, выдавая предупреждение 66 Низкая
температура радиатора. Значение [4] Ср.
авт. низк. темп. может использоваться в
средах с очень низкими температурами,
чтобы предотвратить негативное
воздействие такого дополнительного
охлаждения и избежать появления
предупреждение 66 Низкая температура
радиатора.
14-53 Контроль вентил.
Опция: Функция:
Выберите действие преобразователя
частоты при обнаружении
неисправности вентилятора.
[0] Запрещено
[1] * Предупреждение
[2] Отключение
Описание параметров
VLT
®
AutomationDrive FC 301/302
190 Danfoss A/S © 05/2015 Все права защищены. MG33MK50
