ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
5. Габаритные размеры
G,дюймы
А,мм
В, мм
С,мм
Вес,г
1/2
81
74
38
434
3/4
85
77
41
487
6. Настройка редуктора
6.1.Редукторы имеют заводскую настройку на выходное давление 3,0 бара.
6.2.Настройка редуктора может производиться без его демонтажа.
6.3. Перед настройкой редуктора, установленного в системе, рекомендуется
открыть максимально возможное количество водоразборной арматуры для
удаления воздуха из редуктора.
6.4.Настройка редуктора производится при расходе, близком к нулевому, но не
нулевом. Это значит, что все водоразборные краны системы должны быть
закрыты, а на одном из приборов оставлен минимально возможный струйный
расход (расход, при котором выходящая из излива струя не разделяется на
отдельные капли).
6.5. Настройка редуктора производится с помощью шестигранного ключа
S2,5. При повороте регулировочного винта по часовой стрелке, настроечное
давление уменьшается (см. стрелки на крышке клапана).
7.Указания по монтажу
7.1. Редуктор должен располагаться на трубопроводе так, чтобы соблюдались
следующие условия:
- направление потока должно совпадать с направлением стрелки на корпусе;
- пробка фильтра должна быть направлена вниз;
- настроечный винт должен быть доступен для регулирования;
- должно быть обеспечено удобство считывания показаний манометра и
обслуживание встроенного фильтра.
7.2. При использовании подмоточного материала (ФУМ, пакля, лен) следует
следить за тем, чтобы излишки этого материала не попадали в корпус
редуктора. Это может привести к утрате им работоспособности.
7.3. В соответствии с ГОСТ 12.2.063-2015 п.9.6, арматура не должна
испытывать нагрузок от трубопровода (при изгибе, сжатии, растяжении,
кручении, перекосах, вибрации, неравномерности затяжки крепежа и т.д.).
При необходимости должны быть предусмотрены опоры или компенсаторы,
устраняющие нагрузку на арматуру от трубопровода.
7.4.Несоосность соединяемых трубопроводов не должна превышать 3мм при
длине до 1м плюс 1мм на каждый последующий метр (СП 73.13330.2016).
7.5. Муфтовые соединения следует выполнять, не превышая следующие
допустимые крутящие моменты: для редукторов Ду1/2" - 35Нм; 3/4" 45Нм.
8. Рекомендации по расчету редуктора
8.1.При определении настроечного давления редуктора должны учитываться
следующие параметры:
- статическое давление на уровне установки редуктора;
- гидравлические потери в системе после редуктора до расчетного
прибора;
- требуемое избыточное давление у расчетного прибора;

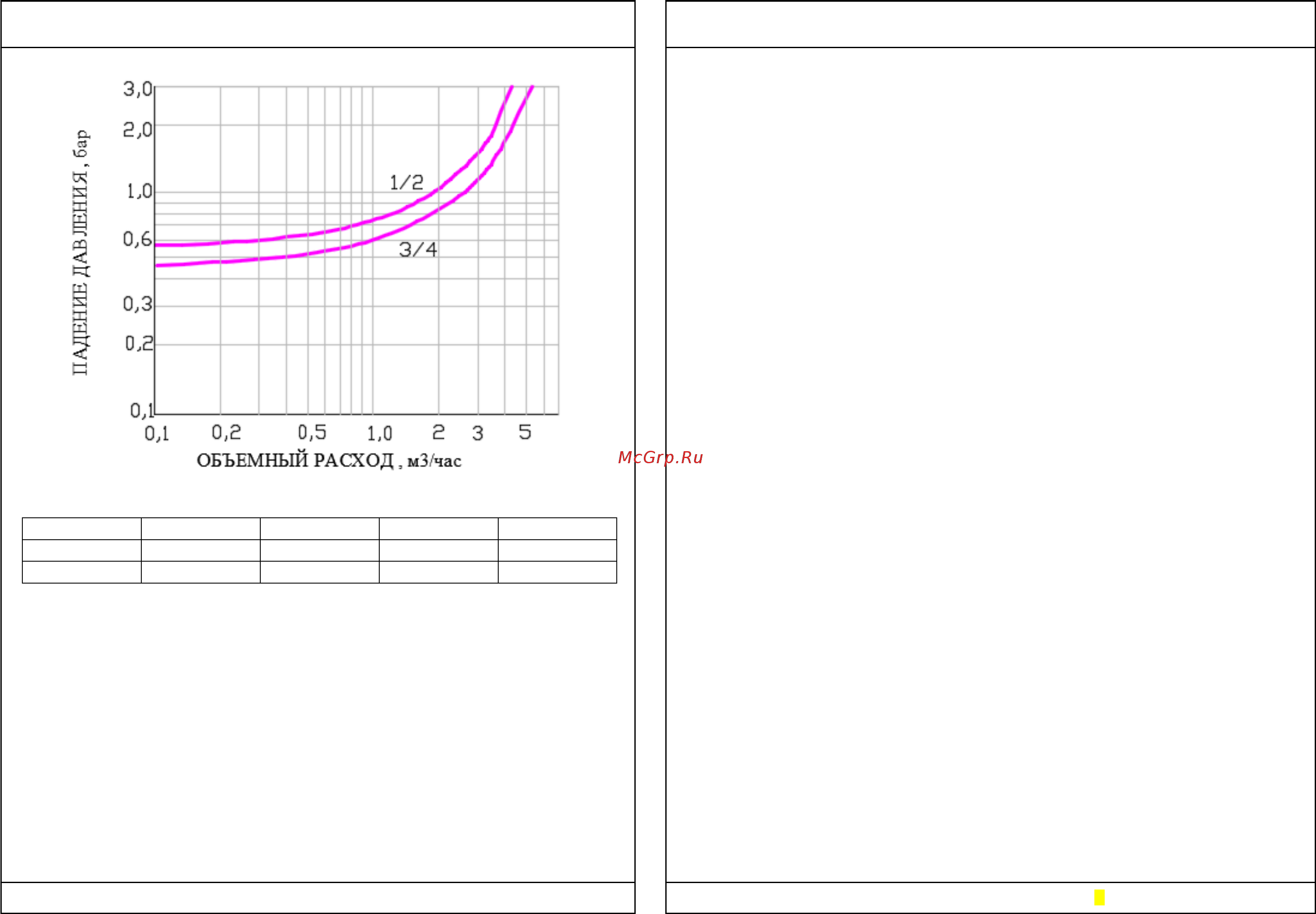

- гидравлические потери в редукторе (от настроечного) при расчетном
расходе.
8.2. Граничное условие 1: скорость движения жидкости во внутридомовом
водопроводе не должна превышать 2 м/сек (по DIN EN 1567) или 1,5 м/сек
(по СП 30.13330.2012). Нарушение этого условия может привести к к
превышению допустимого уровня шума. Расчетные расходы по граничному
условию 1 приведены в таблице технических характеристик поз. 6 и 7.
