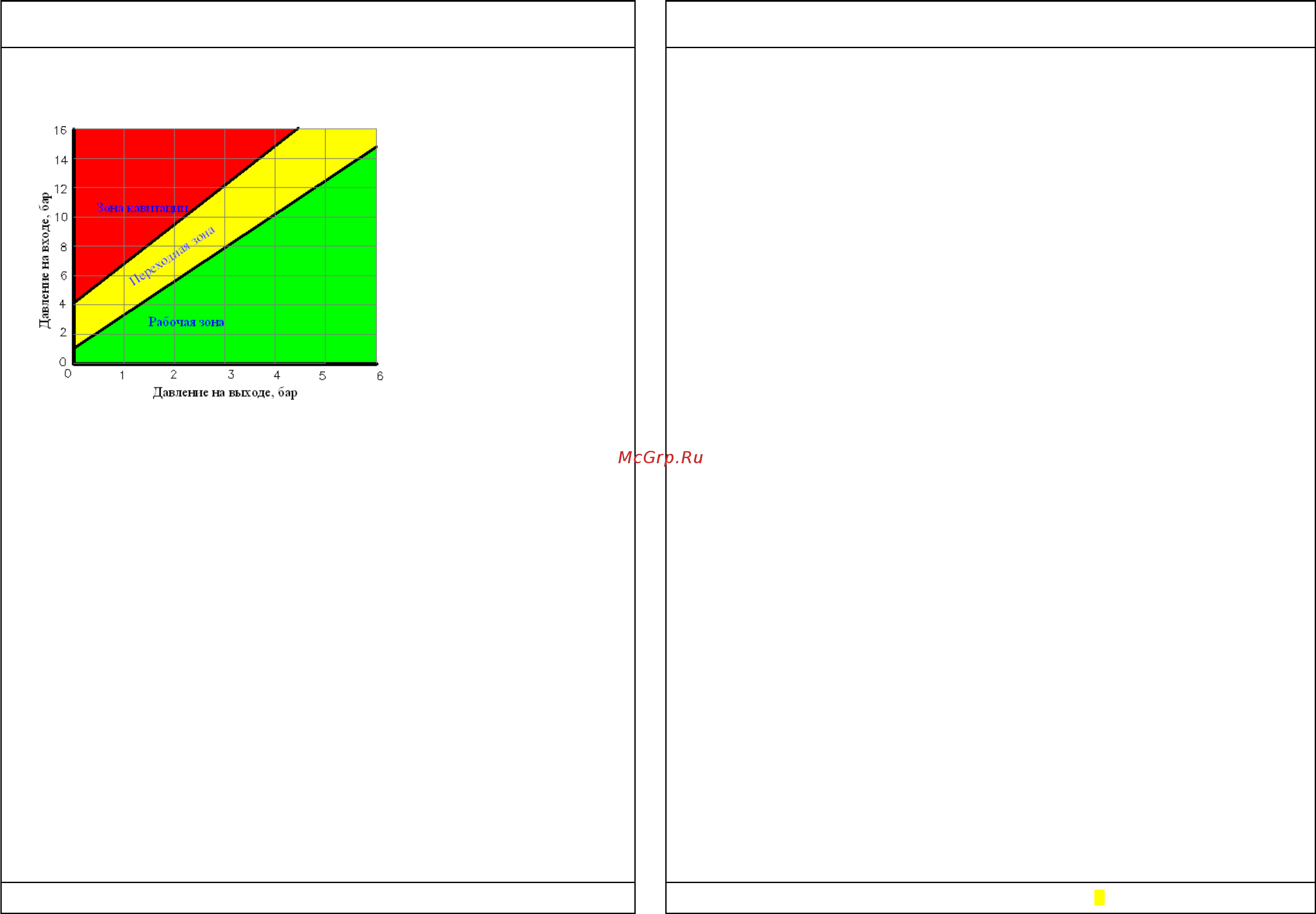

8.3. Граничное условие 2: соотношение давления на входе и на выходе должно
быть таким, чтобы попадать в рабочую иди переходную зону графика
кавитации.
В случае нарушения этого условия седло клапана будет подвергаться
кавитационному разрушению.
8.4. Граничное условие 3: потери давления на клапане по отношению к
настроечному не должны превышать 1,2 бара. Нарушение этого условия
приводит к повышенному износу седла клапана.
8.5. ПРИМЕР (из условия обеспечения минимально допустимого напора перед
расчетным прибором):
Исходные данные:
- расчетный расход в системе G=0,95 м3/час;
- превышение высоты самого удаленного по высоте прибора в системе
над высотой расположения редуктора 17,5 м, что соответствует
гидростатическому давлению Pc=1,75 бар;
- минимальное допустимое давление перед расчетным водоразборным
прибором Pu=0,6 бара;
- гидравлические потери в трубопроводах на участке от редуктора до
расчетного прибора составляют Pp=0,65 бара;
- диаметр трубопровода на участке установки редуктора Dy= 1/2"
-давление на входе в редуктор 7,5 бар.
Расчет настройки редуктора:
- настройка редуктора должна обеспечить давление на выходе не ниже:
Pr=Pu + Pp + Pc = 0,6 + 0,65 + 1,75 = 3,0 бара при расходе G=0,95 м3/час
- по графику п. 4 находим, что при данном расходе гидравлические
потери в редукторе составят ΔР=0,7 бара (граничное условие 3 соблюдено);
- по таблице технических характеристик проверяем, что расход 0.95
м3/час соответствует скорости менее 1,5 м/сек, что допускается по
граничному условию 1;
- таким образом, редуктор давления должен быть настроен на давление
при нулевом расходе Po = Pr + ΔР =3,0 + 0,7 = 3,7 бара.
- по графику п.8.3. проверяем, что точка пересечения линии входного
давления (7,5 бар) и минимального давления на выходе (3 бара) расположена
в рабочей зоне.
9. Указания по эксплуатации и техническому обслуживанию
9.1. Редукторы давления должны эксплуатироваться при температуре и
давлении, изложенных в настоящем паспорте.
9.2. Техническое обслуживание редуктора заключается в периодической
замене большого и малого уплотнительных колец. О необходимости замены
уплотнителей свидетельствует плавное повышение давления сверх
настроечного при полностью закрытых водоразборных приборах, а также
появление капель жидкости на вентиляционных отверстиях крышки корпуса
(поз.3) . В этом случае следует немедленно перекрыть входной кран или
вентиль, слить с системы (или участка системы) воду и заменить
уплотнительные кольца редуктора и прокладку золотника. После этой
операции следует произвести повторную настройку редуктора в соответствии
с разделом 6 настоящего паспорта.
9.3. Обслуживание встроенного фильтра механической очистки заключается
в его очистке. Для этого следует открутить пробку фильтра, очистить
фильтровальную камеру от сора, промыть сетку и вновь собрать фильтр, не
забывая установить тефлоновую прокладку. При сильном засорении сетки,
она подлежит замене.
9.4. Один раз в год рекомендуется производить повторную настройку
редуктора в соответствии с разделом 6 настоящего паспорта.
9.5. Не допускается замораживание рабочей среды внутри редуктора.
10. Условия хранения и транспортировки
10.1. Изделия должны храниться в упаковке предприятия –изготовителя по
условиям хранения 3 по ГОСТ 15150-69.
10.2. Транспортировка изделий должна осуществляться в соответствии с
условиями 5 по ГОСТ 15150-69.
11. Утилизация
11.1. Утилизация изделия (переплавка, захоронение, перепродажа)
производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-
Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от
