ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
настроечной гайки (5) редуктор может быть настроен на требуемое выходное
давление, отличное от заводской настройки (3 бара).
Редукторы с индексом «m» (серия “Super”) имеют на корпусе патрубки
для присоединения манометра, закрытые нейлоновыми пробками.
4. Рекомендации по расчету редуктора
4.1.При определении настроечного давления редуктора должны учитываться
следующие параметры:
- статическое давление на уровне установки редуктора;
- гидравлические потери в системе после редуктора до расчетного
прибора;
- требуемое избыточное давление у расчетного прибора;
- гидравлические потери в редукторе (от настроечного) при расчетном
расходе.
4.2. Граничное условие 1: скорость движения жидкости во внутридомовом
водопроводе не должна превышать 2 м/сек (по DIN EN 1567) или 1,5 м/сек (по
СП 30.13330.2016). Нарушение этого условия может привести к к
превышению допустимого уровня шума. Расчетные расходы по граничному
условию 1 приведены в таблице технических характеристик поз. 6 и 7.

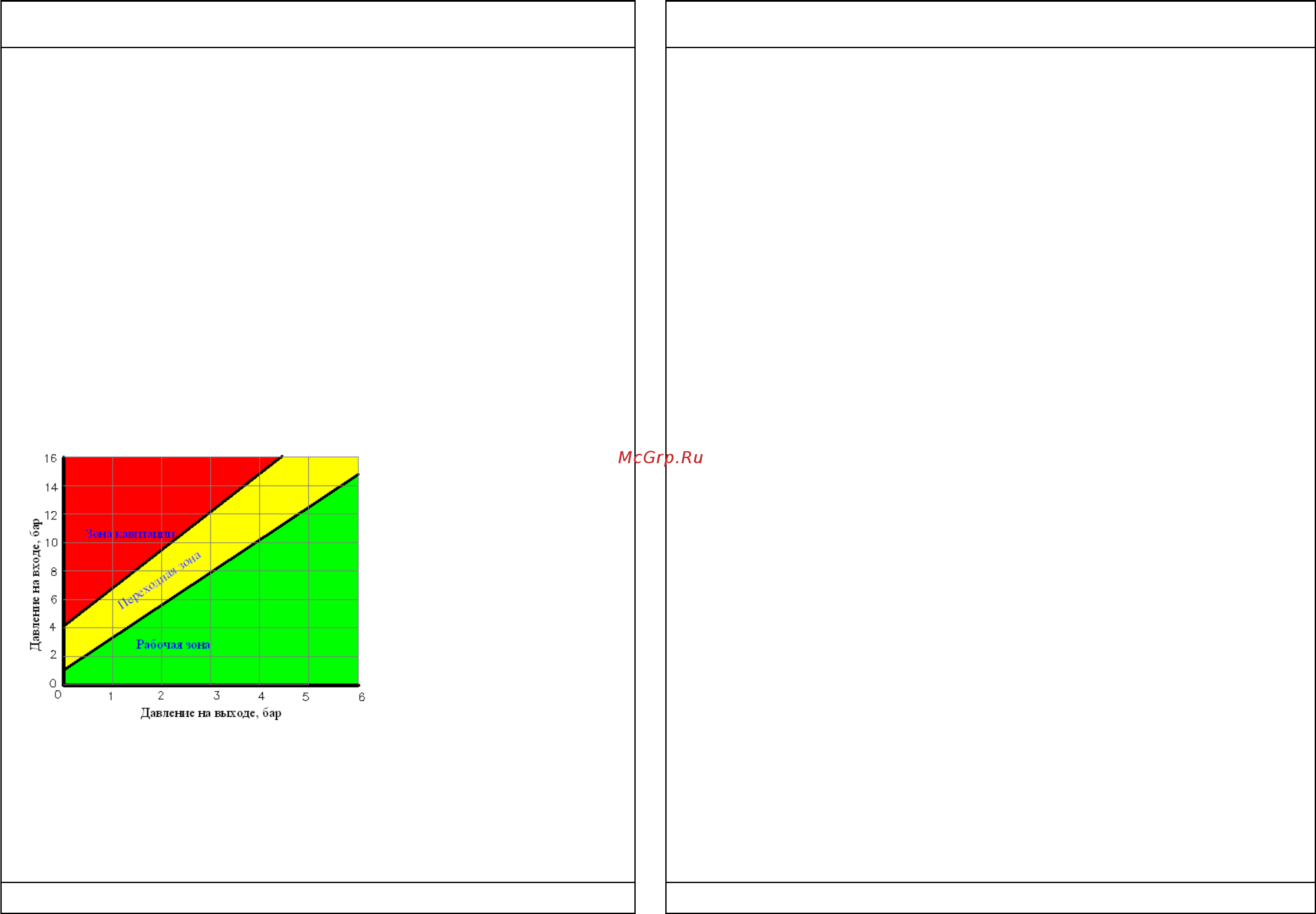

4.3. Граничное условие 2:
соотношение давления на
входе и на выходе должно быть
таким, чтобы попадать в
рабочую иди переходную зону
графика кавитации.
В случае нарушения этого
условия седло клапана будет
подвергаться кавитационному
разрушению.
4.4. Граничное условие 3:
потери давления на клапане по
отношению к настроечному не
должны превышать 1,2 бара.
Нарушение этого условия
приводит к повышенному износу седла клапана.
4.5. ПРИМЕР (из условия обеспечения минимально допустимого напора перед
расчетным прибором):
Исходные данные:
- расчетный расход в системе G=0,95 м3/час;
- превышение высоты самого удаленного по высоте прибора в системе
над высотой расположения редуктора –17,5 м, что соответствует
гидростатическому давлению Pc=1,75 бар;
- минимальное допустимое давление перед расчетным водоразборным
прибором Pu=0,6 бара;
- гидравлические потери в трубопроводах на участке от редуктора до
расчетного прибора составляют Pp=0,65 бара;
- диаметр трубопровода на участке установки редуктора Dy= 1/2"
-давление на входе в редуктор 7,5 бар.
Расчет настройки редуктора:
- настройка редуктора должна обеспечить давление на выходе не
ниже:
Pr=Pu + Pp + Pc = 0,6 + 0,65 + 1,75 = 3,0 бара при расходе G=0,95
м3/час или 15,8 л/мин;
- по графику п. 5 находим, что при данном расходе гидравлические
потери в редукторе составят ΔР=0,6 бара (граничное условие 3
соблюдено);
- по таблице технических характеристик проверяем, что расход 0.95
м3/час соответствует скорости менее 1,5 м/сек, что допускается по
граничному условию 1;
- таким образом, редуктор давления должен быть настроен на давление
при нулевом расходе Po = Pr + ΔР =3,0 + 0,6 = 3,6 бара.
- по графику п.4.3. проверяем, что точка пересечения линии входного
давления (7,5 бар) и минимального давления на выходе (3 бара) расположена
в рабочей зоне.
