ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

5. Гидравлические характеристики

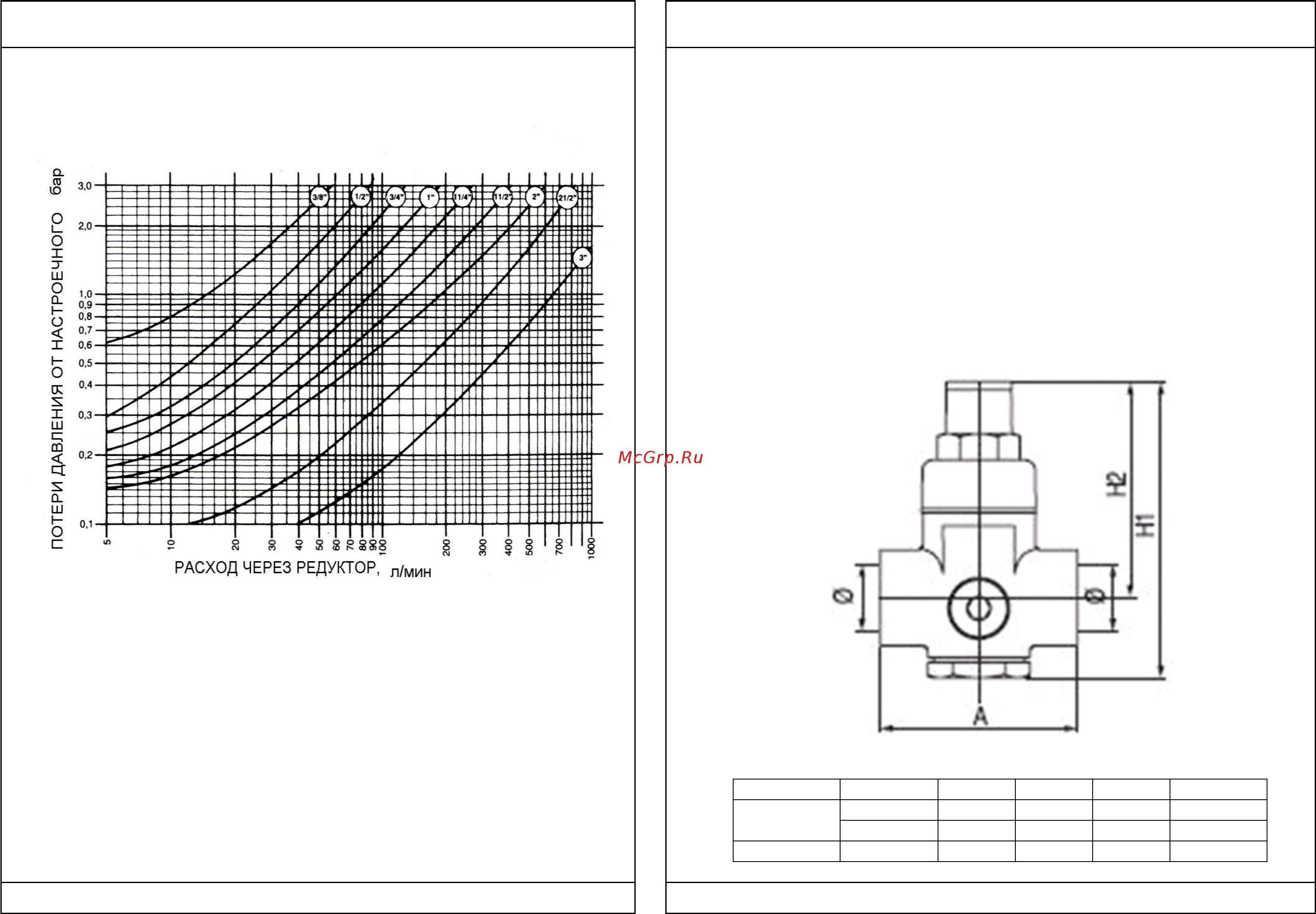

График 1. Зависимость потерь давления(от настроечного значения) от

расхода

6. Настройка редуктора

6.1.Все редукторы имеют заводскую настройку на выходное давление 3,0 бара.

6.2.Настройка редуктора может производиться без его демонтажа.

6.3. Перед настройкой редуктора, установленного в системе, рекомендуется

открыть максимально возможное количество водоразборной арматуры для

удаления воздуха из редуктора.

6.4.Настройка редуктора производится при расходе, близком к нулевому, но не

нулевом. Это значит, что все водоразборные краны системы должны быть

закрыты, а на одном из приборов оставлен минимально возможный струйный

расход (расход, при котором выходящая из излива струя не разделяется на

отдельные капли).

6.5.На редуктор, имеющий патрубок для присоединения манометра, следует

присоединить поверенный манометр. Для малых редукторов, не имеющих

подобного патрубка, манометр должен быть установлен на участке

трубопровода от редуктора до запорного крана с помощью специального

тройника или бобышки.

6.6. Манометр на редукторе показывает давление среды после прибора.

6.7. Для изменения настройки следует:

- отвинтить защитный колпачок (3);

- вращая с помощью отвертки гайку настройки (5) установить требуемое

давление по показаниям манометра. Вращение гайки по часовой стрелке

приводит к увеличению настроечного давления, против часовой стрелки – к

его уменьшению.

- после настройки следует установить на место защитный колпачок.

7. Номенклатура и габаритные размеры

Серия

A,мм

H1,мм

H2,мм

Вес, г

MIGNON

1/2"

395

3/4"

400

SUPER

3/4"m

107

79,5

450
