3 Монтаж
3.1 Механический монтаж
1 MCD5-0021B — MCD5-0215B:оставьте между устройствами плавного пуска зазор в 100 мм (3,94 дюйма).
MCD5-0245B — MCD5-0961B:оставьте между устройствами плавного пуска зазор в 200 мм (7,88 дюйма).
MCD5-0245C:оставьте между устройствами плавного пуска зазор в 100 мм (3,94 дюйма).
MCD5-0360C — MCD5-1600C:оставьте между устройствами плавного пуска зазор в 200 мм (7,88 дюйма).
2 MCD5-0021B — MCD5-0215B:оставьте между устройством плавного пуска и твердыми поверхностями зазор в 50 мм
(1,97 дюйма).
MCD5-0245B — MCD5-0961B:оставьте между устройствами плавного пуска зазор в 200 мм (7,88 дюйма).
MCD5-0245C:оставьте между устройством плавного пуска и твердыми поверхностями зазор в 100 мм (3,94 дюйма).
MCD5-0360C — MCD5-1600C:оставьте между устройством плавного пуска и твердыми поверхностями зазор в 200
мм (7,88 дюйма).
3 Устройство плавного пуска может быть установлено горизонтально, на боковой поверхности.Понизьте
номинальные характеристики тока устройства плавного пуска на 15 %.
4 В случае монтажа без модулей связи, возможен монтаж устройств плавного пуска вплотную друг к другу без
зазора.

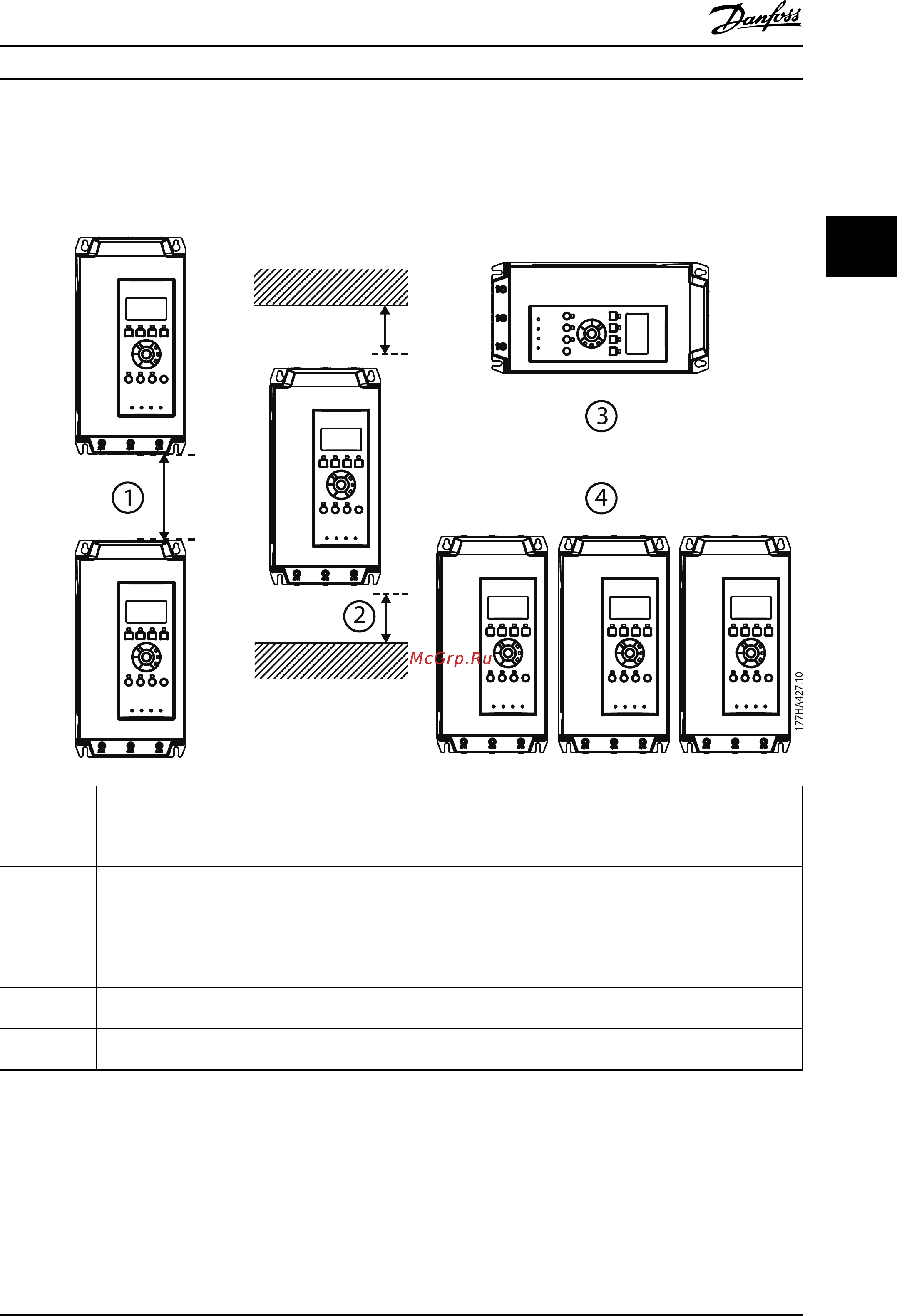

Рисунок 3.1 Зазоры и значения снижения номинальных параметров при установке
Монтаж Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 11
3 3
