Номера для заказа модулей связи.
•
Модуль 175G9000 Modbus.
•
Модуль 175G9001 PROFIBUS.
•
Модуль 175G9002 DeviceNet.
•
Модуль 175G9009 MCD USB.
•
Модуль 175G9904 Modbus TCP.
•
Модуль 175G9905 PROFINET.
•
Модуль 175G9906 Ethernet/IP.
11.2.3 Программное обеспечение для ПК
Программное обеспечение для ПК WinMaster позволяет
обеспечить:
•
Мониторинг.
•
Программирование.
•
Управление устройствами плавного пуска (до
99 устройств).
Чтобы обеспечить возможность использования ПО
WinMaster, каждое устройство плавного пуска должно
быть оснащено модуле связи Modbus или USB.
11.2.4 Комплект для защиты пальцев
Для соответствия требованиям безопасности персонала
может потребоваться использование защиты для
пальцев.Средства защиты помещаются на все
терминалы устройства плавного пуска, чтобы
предотвратить случайный контакт с находящимися под
током клеммами.При правильной установке средства
защиты пальцев обеспечивают степень защиты IP20.
•
MCD5-0131B — MCD5-0215B:175G5662
•
MCD5-0245B — MCD5-0396B:175G5730
•
MCD5-0469B — MCD5-0961B:175G5731
•
MCD5-245C:175G5663
•
MCD5-0360C — MCD5-0927C:175G5664
•
MCD5-1200C — MCD5-1600C:175G5665
УВЕДОМЛЕНИЕ
Для соответствия требованиям сертификации UL
модели с MCD5-0131B по MCD5-0396B должны быть
оснащены защитой пальцев.
11.2.5 Комплект защиты от
перенапряжений (Молниезащита)
Как правило, расчетное выдерживаемое импульсное
напряжение MCD 500 не превышает 4 кВ.Комплекты
защиты от перенапряжений защищают систему и делают
устройство плавного пуска невосприимчивым к
высоковольтным импульсам.
6 кВ
•
175G0100 SPD Комплект защиты от
перенапряжений для G1
•
175G0101 SPD Комплект защиты от
перенапряжений, G2-G5
12 кВ
•
175G0102 SPD Комплект защиты от
перенапряжений для G1
•
175G0103 SPD Комплект защиты от
перенапряжений, G1-G5
M
3
~
1/L1
2/T1
1/L1
1/L1
2/T1
2/T1
E
13
14
K1
177RA001.11

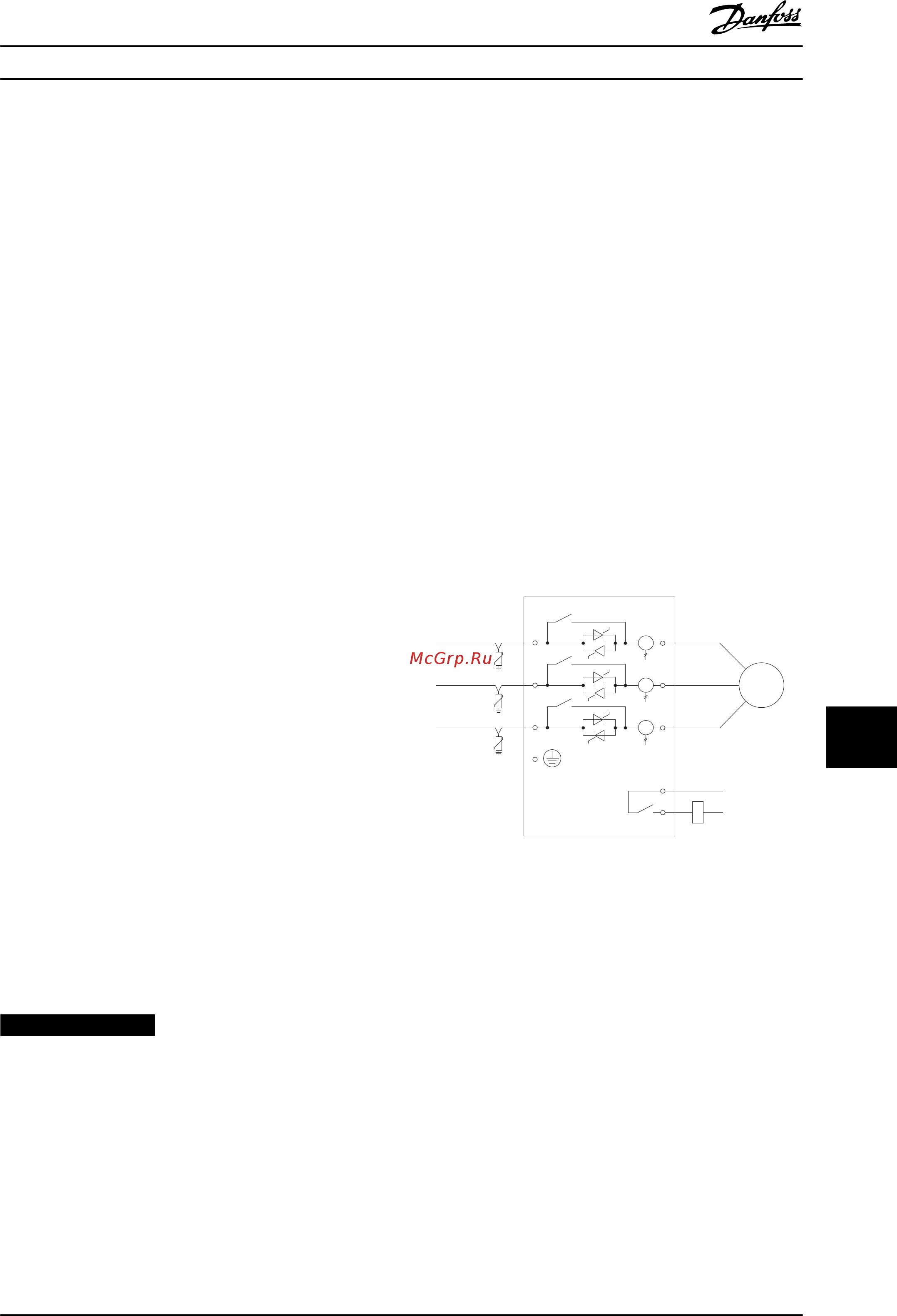

Рисунок 11.1 Система с комплектом защиты от
перенапряжений
Технические данные Инструкции по эксплуатации
MG17K550 Danfoss A/S © 02/2015 Все права защищены. 95
