177HA527.1
2/T1
4/T2
6/T3
E
T4
T5
T6
T1
T2
T3
A6
A4
A5
1/L1
3/L2
5/L3
24
22
21
K10
K11
K10
K11
K3
K10
K2K11
K1
K2
K3
K1
K3
K1
K3
K2
S1
K2
K1
K10
F1
17
18
25
11
16
15
3
6
7
5
4
2
1
1 Управляющее
напряжение
6 Вход дистанционного
низкоскоростного пуска
K2 Линейный контактор (низкая скорость)
2 Входы
дистанционного
управления
7 Вход дистанционного
высокоскоростного пуска
K3 Контактор «звезда» (высокая скорость)
3 Выходы реле K10 Реле дистанционного пуска
(низкая скорость)
S1 Контакт сброса
4 3-фазное питание K11 Реле дистанционного пуска
(высокая скорость)
21,
22, 24
Выход реле B
5 Клеммы
подключения
электродвигателя
K1 Линейный контактор (высокая
скорость)

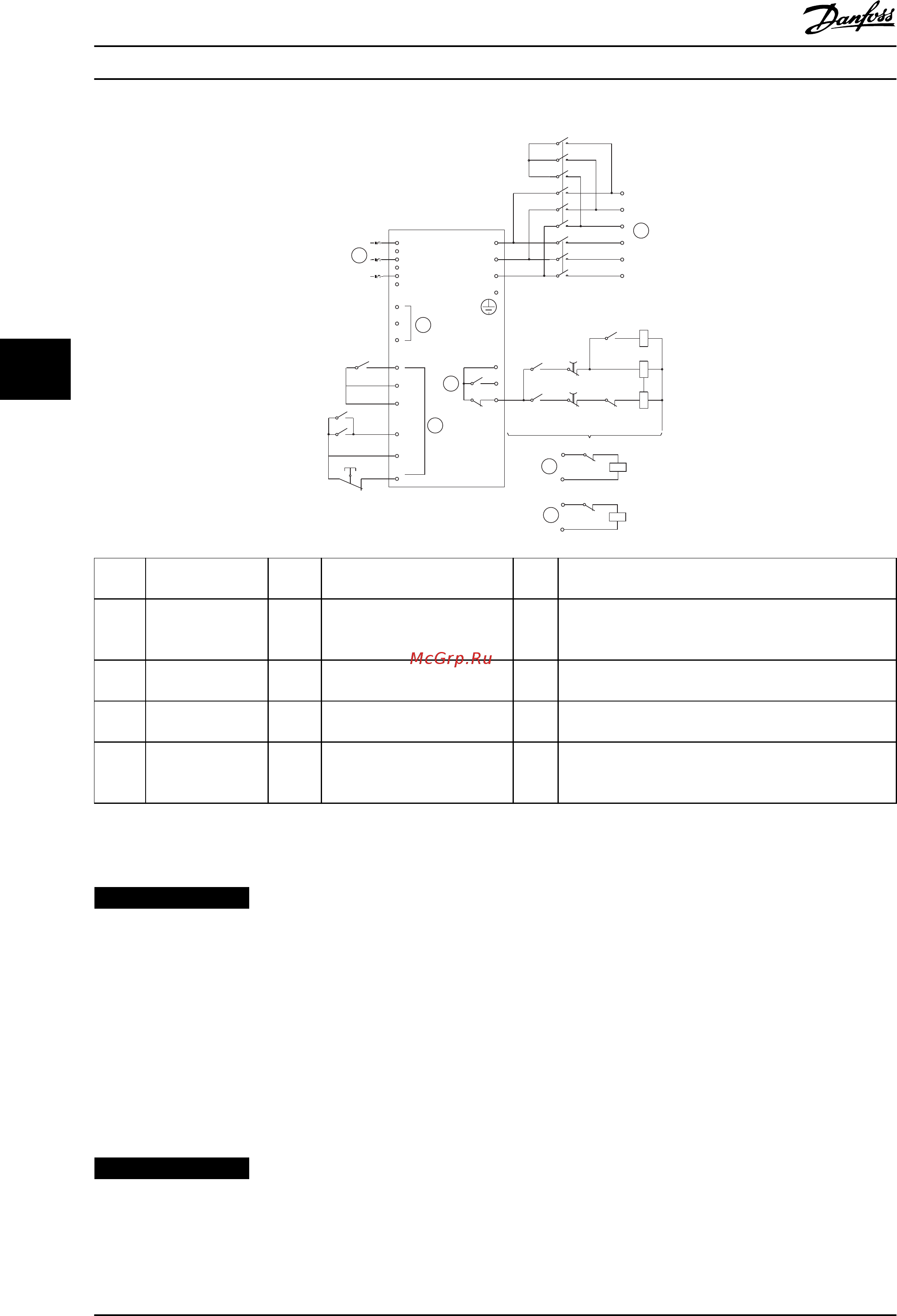

Рисунок 5.16 Конфигурация с двухскоростным двигателем
УВЕДОМЛЕНИЕ
Контакторы К2 и К3 должны быть механически сцеплены между собой.
Установки параметров:
•
Пар. 3-3 Input A Function (Функция входа А).
- Значение Motor Set Select (Выбор набора двигателя) назначает вход А функции выбора двигателя.
- С помощью параметров с 1-1 по 2-9 задайте рабочие характеристики высокой скорости.
- С помощью параметров с 7-1 по 7-16 задайте рабочие характеристики низкой скорости.
•
Пар. 4-4 Relay B Function (Функция реле B).
- Выбор значения Trip (Отключение) назначает функцию отключения релейному выходу В.
УВЕДОМЛЕНИЕ
Если при устранении команды на высокоскоростной пуск (7) устройство плавного пуска отключается по частоте
источника питания (параметр 16-5 Frequency (Частота)), измените значения параметров с 2-9 по 2-10.
Особенности изделия
VLT
®
Soft Starter MCD 500
52 Danfoss A/S © 02/2015 Все права защищены. MG17K550
55
