HU 15
Bekötések

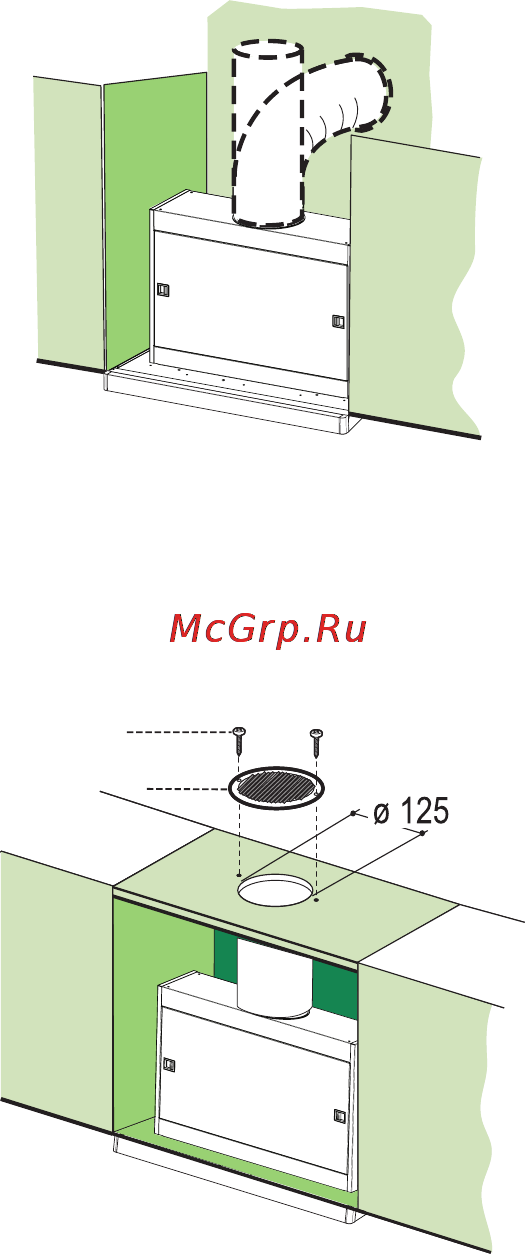

LEVEGŐKIMENET (KIVEZETÉSES VÁLTOZAT)
Kivezetéses változat esetén a szagelszívó és a levegő-
kimenet összekötése egy olyan merev vagy rugalmas
csővel történjen, amelynek átmérője megegyezik az
előzőleg felszerelt peremének átmérőjével.
• A cső rögzítéséhez használjon megfelelő csőszorító
pántokat. Az ehhez szükséges anyag nem tarto-
zék.
• Vegye ki az esetleges aktív szenes szagszűrőket.
LEVEGŐKIMENET (SZŰRŐS VÁLTOZAT)
• A készülék fölötti esetleges konzolon alakítson ki egy
125 mm átmérőjű furatot.
• Illessze a 10a peremet a készülékház kimenet-
éhez.
• Egy 120 mm átmérőjű merev vagy rugalmas csővel
csatlakoztassa a peremet a készülék fölötti konzolon
levő kimeneti nyíláshoz.
• A cső rögzítéséhez használjon megfelelő csőszorító
pántokat. Az ehhez szükséges anyag nem tarto-
zék.
• A 8 irányított rácsot a tartozékként adott 2 darab 12e
csavarral (2,9 x 12,7) rögzítse.
• Ügyeljen arra, hogy az aktív szenes szagszűrő a
helyén legyen.
ELEKTROMOS BEKÖTÉS
• A készüléket olyan kétpólusú megszakító közbeikta-
tásával kell csatlakoztatni az elektromos hálózathoz,
amelyen az érintkezők távolsága minimum 3 mm.
12e
8
