RU 7
Соединения
ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ
ВЫТЯЖКИ

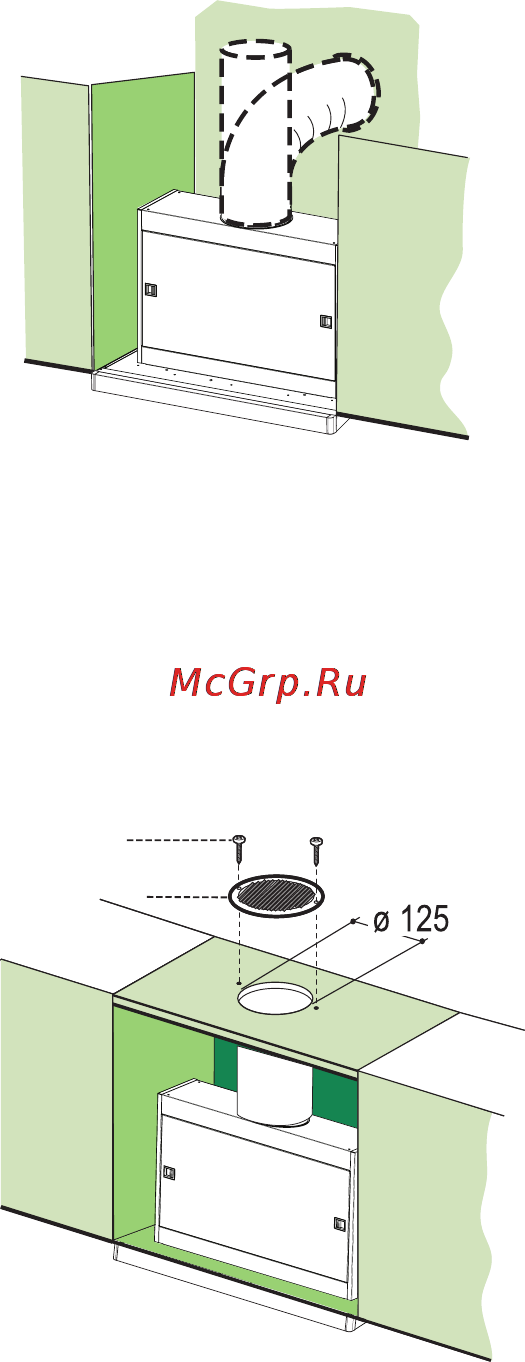

Для установки всасывающей вытяжки соединить ее с
выпускной трубой жесткой или гибкой трубкой такого
же диаметра, что и установленный ранее фланец.
• Закрепить трубку специальными трубными за-
жимами. Необходимый материал не входит в
комплект поставки.
• Если есть, вынуть фильтры против запахов на
ак-тивном угле.
ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ
ВЫТЯЖКИ
• Сделать отверстие ø 125 мм в полке над вытяж-
кой.
• Вставить фланец 10a в выпускное отверстие кор-
пуса вытяжки.
• Соединить фланец с отверстием в полке над вы-
тяжкой жесткой или гибкой трубкой ø 120 мм.
• Закрепить трубку специальными трубными за-
жимами. Необходимый материал не входит в
комплект поставки.
• Закрепить регулируемую решетку 8 на выпуске
2 прилагаемыми в комплекте винтами 12e (2,9 x
12,7).
• Проверить наличие фильтров против запахов на
активном угле.
12e
8
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
• Соединить вытяжку с сетевым напряжением, уста-
новив двухполюсный выключатель с разведением
контактов не менее 3 мм.
