6

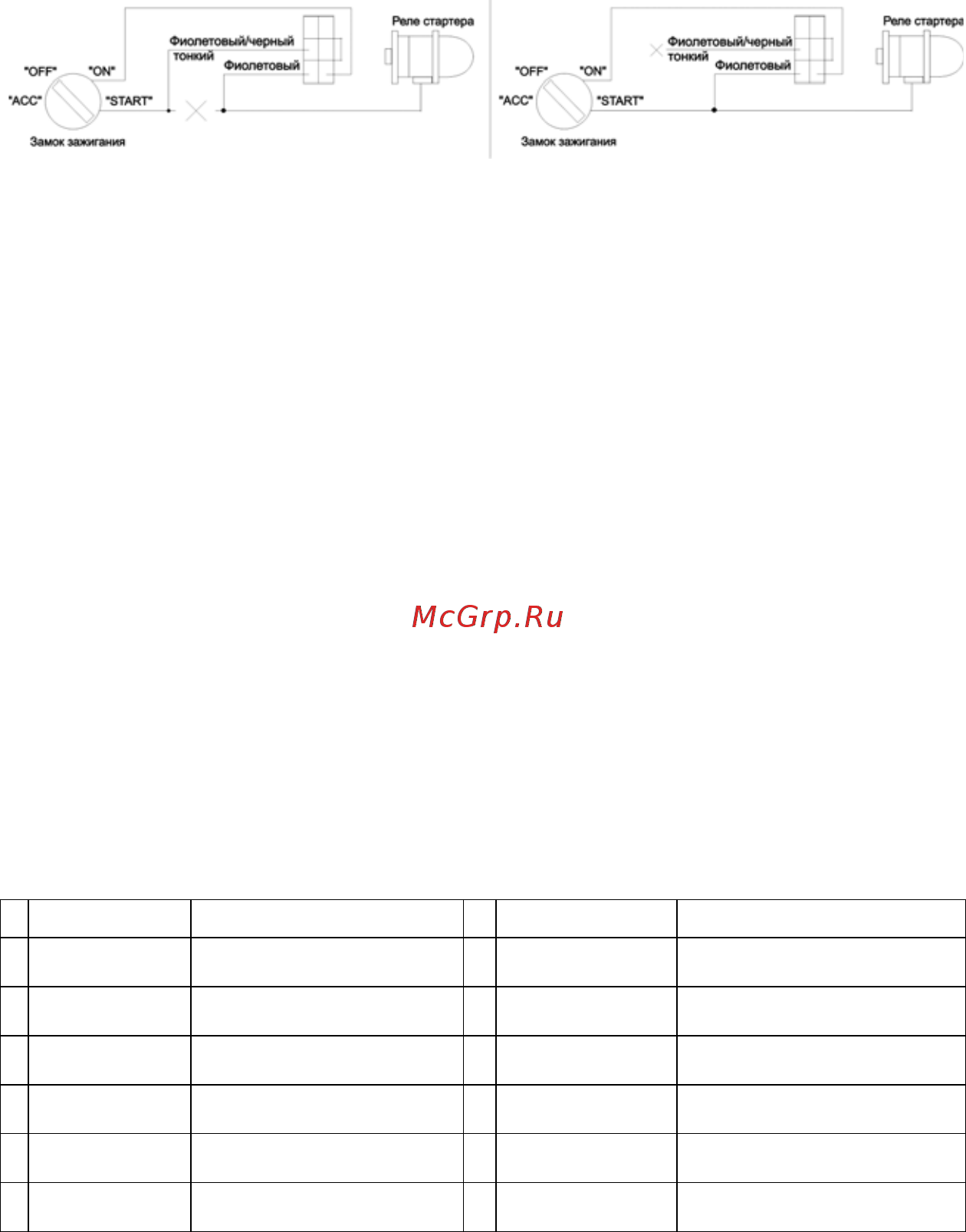

Подключение к цепи стартера в замке зажигания:
а) с блокировкой стартера б) прямое
Фиолетовый толстый провод может использоваться для подключения к кнопке Start на
автомобиле c кнопкой запуска ("Smart key"), если кнопка Start коммутирует +12В.
Подробнее
см. "УСТАНОВКА НА АВТОМОБИЛИ С КНОПКОЙ ЗАПУСКА (SMART KEY)".
4. Розовый провод – выход второй цепи зажигания, активизируется при запуске двигателя
системой. Соедините его с выводом "Зажигание-2" замка зажигания. Этот вывод может
быть запрограммирован
(см. "НАСТРОЙКА ФУНКЦИЙ СИСТЕМЫ. ЧАСТЬ 3.", Функция №1)
на работу в
одном из шести режимов:
• включен одновременно с основной цепью зажигания;
• включен одновременно с основной цепью зажигания, выключаясь на время
срабатывания стартера;
• включен одновременно с цепью аксессуаров;
• включается одновременно с основной цепью зажигания и отключается через 5,
10, либо 15 сек. В этих режимах вторая цепь зажигания используется для
имитации нажатия на педаль тормоза на автомобилях с кнопкой Start.
Подробнее
см. "УСТАНОВКА НА АВТОМОБИЛИ С КНОПКОЙ ЗАПУСКА (SMART KEY)".
5. Красный провод – питание системы и силовых систем запуска. Внимание! Не подключайте
этот провод к различным штатным цепям автомобиля! Подключите его к толстому проводу,
идущему непосредственно к плюсовой клемме аккумулятора.
6. Желтый провод – одновременно вход и выход цепи зажигания. При включении
зажигания ключом на этом проводе должно появляться напряжение +12В
в положении
ON, RUN, START и отсутствовать, когда ключ находится в положении OFF. При запуске
двигателя системой +12В на этом проводе появляется автоматически. При обнаружении
на этом проводе +12В в режиме охраны системы включит тревогу.
Разъем #2 – замки дверей, световые сигналы, масса, сирена
N Цвет провода Назначение N Цвет провода Назначение
1 Синий/желтый
Контакт 87 реле отпирания
/ Силовой канал 4
7 Синий/белый
Контакт 30 реле отпирания
/ Силовой канал 4
2 Коричневый Выход на сирену 8 Синий/красный
Контакт 87А реле отпирания
/ Силовой канал 4
3 - (не используется) 9 Зеленый/желтый
Контакт 87 реле запирания
/ Силовой канал 3
4 Черный Масса 10 Зеленый/белый
Контакт 30 реле запирания
/ Силовой канал 3
5 Белый
Выход-1 на световые
сигналы
11 Зеленый/красный
Контакт 87А реле запирания
/ Силовой канал 3
6 Белый
Выход-2 на световые
сигналы
12 Красный/белый Питание световых сигналов
2. Коричневый провод – выход положительной полярности для управления сиреной.
Максимальный ток нагрузки 2А. Соедините этот провод с красным проводом сирены.
Черный провод сирены соедините с "массой". Режим работы выхода на сирену
программируется
(см. "НАСТРОЙКА ФУНКЦИЙ СИСТЕМЫ. ЧАСТЬ 3", функция 2).
