Описание параметров vacon • 179
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
Если для этого параметра выбирается значение 6 в Маркропрограмме 5, то
значения параметров ID319 и ID301 автоматически становятся равным 13.
В Маркропрограмме 7 функции Псевдопотенциометр УМЕНЬШЕНИЕ и
Псевдопотенциометр УВЕЛИЧЕНИЕ должны быть присвоены с дискретными входам
(параметры ID417 и ID418), если для этого параметра выбрано значение 6.
344 Reference scaling minimum value, place B 57 (2.2.35, 2.2.1.18)
345 Reference scaling maximum value, place B 57 (2.2.36, 2.2.1.19)
Можно выбрать диапазон
масштабирования для опорной частоты с поста управ-
ления В между Минимальной и Максимальной частотой.
Если масштабирование не требуется, то установите значение параметра равным 0.
Ниже на рисунке, входной сигнал AI1 в диапазоне от 0 … 100% выбирается для
управления с поста В.

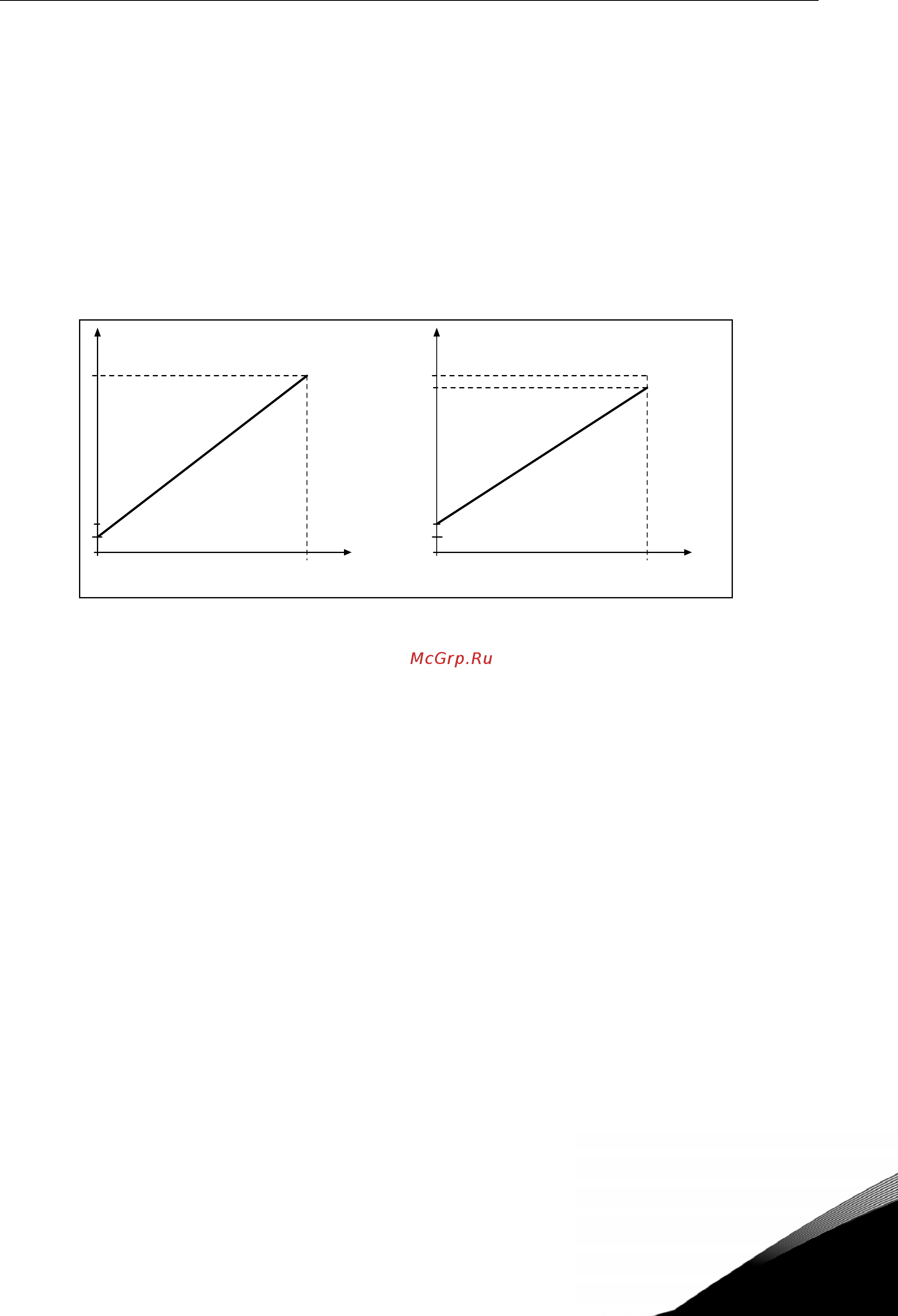

Рисунок 8-23. Слева: Пар. ID344 = 0 (без масштабирования опорного сигнала).
Справа: Масштабирование опорного сигнала
346 Output freq. limit 2 supervision function 34567 (2.3.12, 2.3.4.3, 2.3.2.3)
Функция контроля предела 2 выходной частоты.
0 Нет контрольного значения
1 Контрольное значение нижнего предела
2 Контрольное значение верхнего предела
3 Управление включением тормоза (только для Макропрограммы 6, см. Главу
9.1 на стр. 243)
4 Управление включением/выключением тормоза (только для
Макропрограммы 6, см. Главу 9.1 на стр. 243)
Если выходная частота выходит выше или ниже установленного
предела
(пар. ID347), эта функция генерирует предупреждающее сообщение через
дискретный выход DO1 или релейные выходы RO1 и RO2 в зависимости:
1) от значений параметров с ID312 по ID314 (Макропрограммы 3, 4, 5) или
2) от того, к какому выходу контрольный сигнал (пар. ID447 и ID448) подключен
(Макропрограммы 6 и 7).
347 Output frequency limit 2 supervision value 34567 (2.3.13, 2.3.4.4, 2.3.2.4)
Параметр определяет значение частоты, которое контролируется пар. ID346.
См. рис. 8-16.
348 Torque limit, supervision function 34567 (2.3.14, 2.3.4.5, 2.3.2.5)
Функция контроля предела момента.
0 = Нет контрольного значения
1 = Контрольное значение нижнего предела
2 = Контрольное значение верхнего предела
0
NX12K35
0
Выходная
частота
Макс. частота ID102
Мин. частота ID101
Выходная
частота
Макс. частота ID102
Мин. частота ID101
Аналоговый
вход, В
Аналоговый
вход, В
ID345
ID 344
1010
