178 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
337 Actual value 1 maximum scale 57 (2.2.12, 2.2.1.12)
Устанавливает максимальную точку масштабирования для фактического
значения 1 (рис. 8-22).
338 Actual value 2 minimum scale 57 (2.2.13, 2.2.1.13)
Устанавливает минимальную точку масштабирования для фактического
значения 2 (рис. 8-22).
339 Actual value 2 maximum scale 57 (2.2.14, 2.2.1.14)
Устанавливает максимальную точку масштабирования для фактического
значения 2 (рис. 8-22).

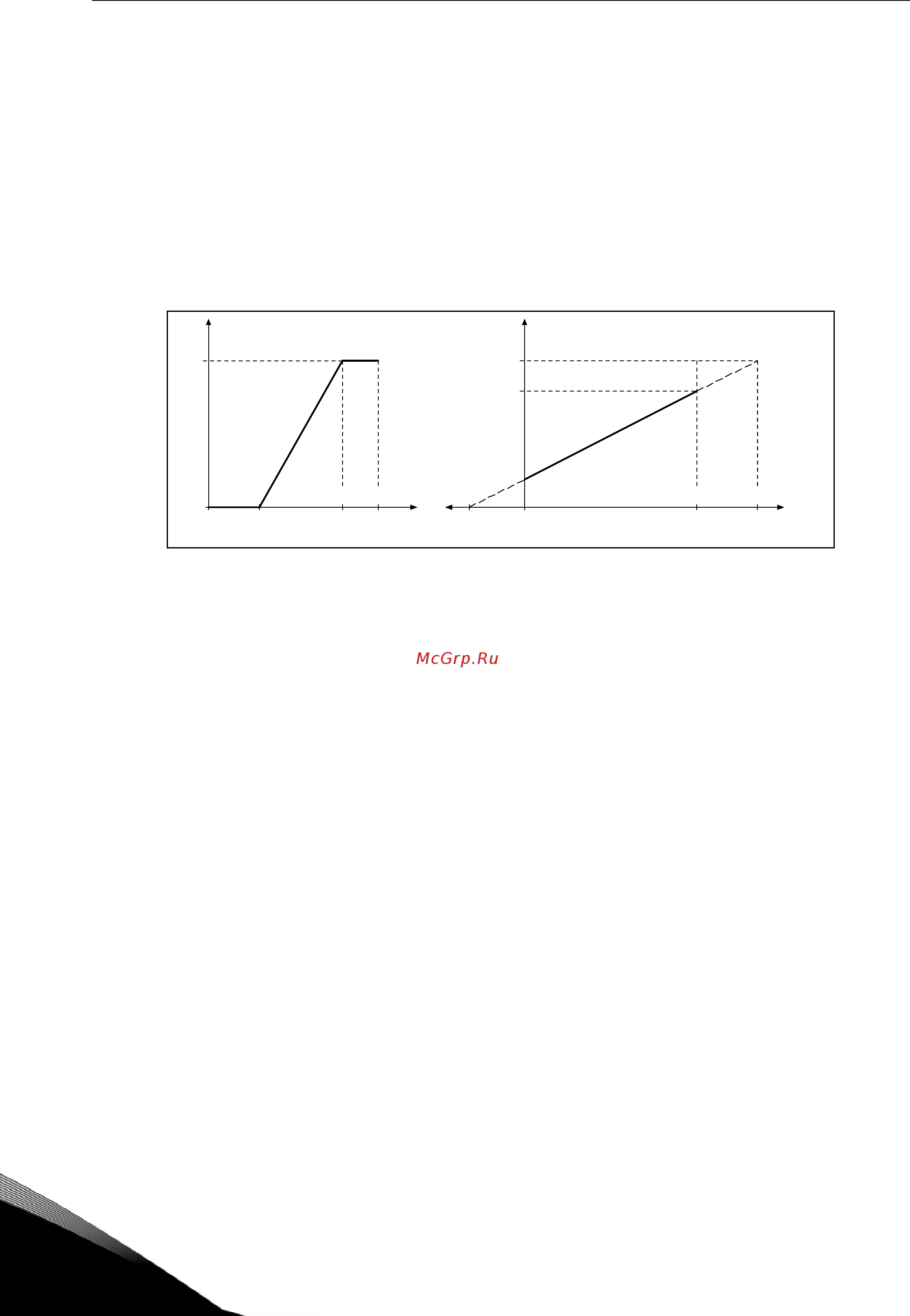

Рисунок 8-22. Примеры масштабирования фактического значения сигнала
340 PID error value inversion 57 (2.2.32, 2.2.1.5)
Этот параметр позволяет инвертировать значение ошибки ПИД-регулятора
(а следовательно, работу ПИД-регулятора).
0 Без инвертирования
1 Инверсия
341 PID reference rise time 57 (2.2.33, 2.2.1.6)
Определяет время, за которое опорное значение ПИД-регулятора возрастет с 0 до
100%.
342 PID reference fall time 57 (2.2.34, 2.2.1.7)
Определяет время, за которое опорное значение ПИД-регулятора снизится со
100% до 0%.
343 I/O B reference selection 57 (2.2.5, 2.2.1.1)
Определяет выбранный источник
опорной частоты, когда привод управляется с
клемм входа/выхода и Пост управления В активен (DIN6 = закрыт).
0 Опорный сигнал AI1 (клеммы 2 и 3, например потенциометр)
1 Опорный сигнал AI2 (клеммы 5 и 6, например датчик)
2 Опорный сигнал AI3
3 Опорный сигнал AI4
4 Опорный сигнал с панели управления (пар. R32)
5 Опорный сигнал с интерфейсной шины (FBSpeedReference)
6 Опорный
сигнал с псевдопотенциометра
7 Опорный сигнал ПИД-регулятора
- выберите фактическое значение (пар. ID333—ID339) и опорное значение
ПИД-регулятора (пар. ID332)
0
100
NX12k34
100 140+30
0
0
4
100
0
1008030
10,0 В
20,0 м А
20,0 м А
76,5
(15,3 мA)
17,7
(3,5 м А)
0
0
4
10,0 В
20,0 мА
20,0 мА
8,0
16,0
16,8
3,0
6,0
8,8
Масштабирование
входного сигнала, %
Аналоговый
вход, %
Ма с шта б иро ван ие
входного сигнала, %
Аналоговый
вход, %
ID338 = +30%
ID339 = 140%
ID336 = 30%
ID337 = 80%
