Описание параметров vacon • 199
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
NX12K108
44 Гц
40 Гц
36 Гц
f/Гц
Настройка
Аналоговый вход
Настройка
максимума
ID495 = 10%
Настройка
минимума
ID494 = 10%
Настройка 0%
493 Adjust input 6 (2.2.1.4)
Параметр определяет сигнал,
в соответствии с которым,
опорная частота двигателя,
будет точно подстраиваться.
0 Не используется
1 Аналоговый вход 1
2 Аналоговый вход 2
3 Аналоговый вход 3
4 Аналоговый вход 4
5 Сигнал с интерфейсной
шины (FBProcessDataIN)

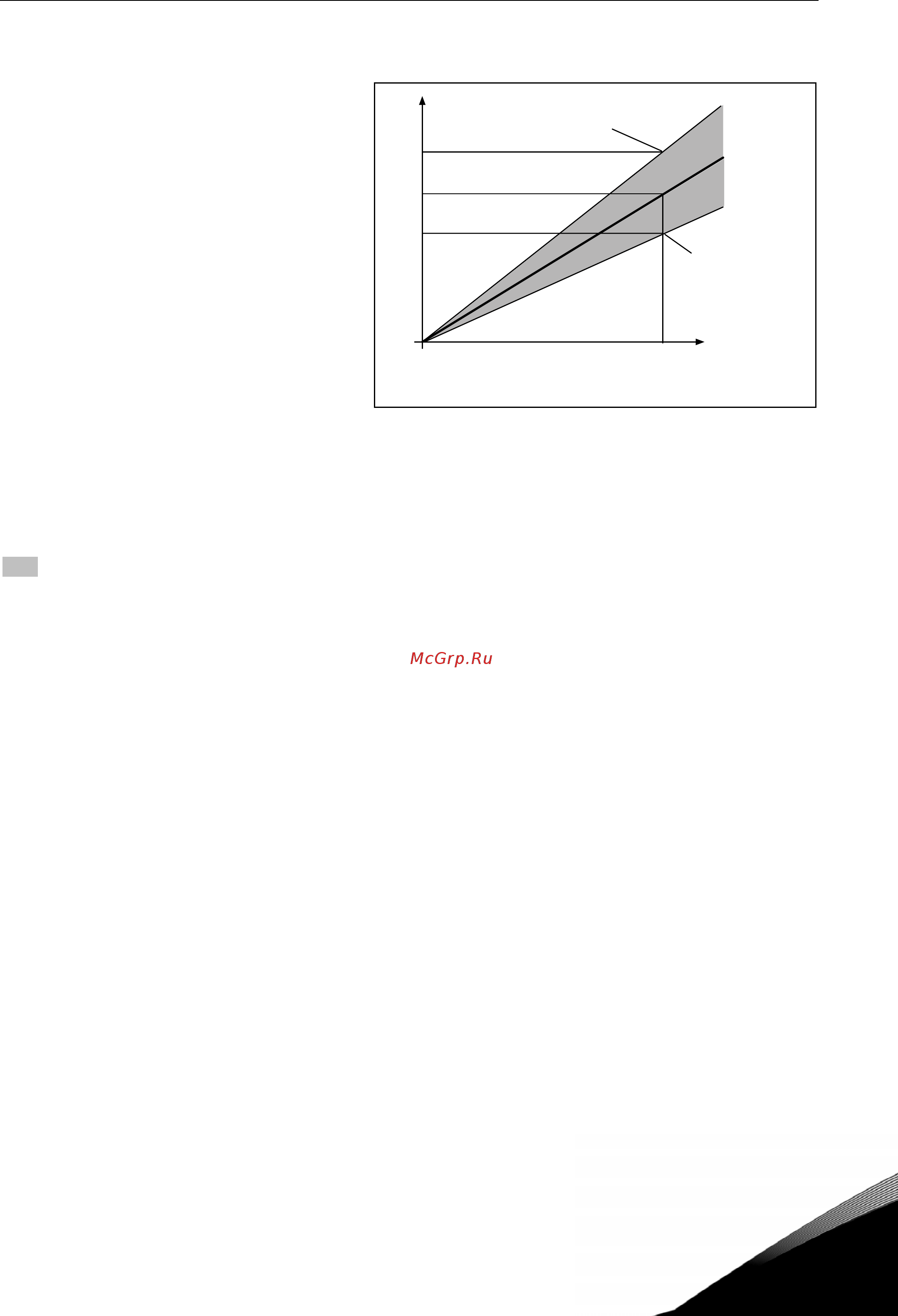

Рисунок 8-41. Пример настройки входа
494 Adjust minimum 6 (2.2.1.5)
495 Adjust maximum 6 (2.2.1.6)
Эти параметры определяют минимум и максимум подстроечных сигналов.
См. рис. 8-41.
496 Parameter Set 1/Set 2 selection 6 (2.2.7.21)
С помощью этого параметра выбирается Набор параметров 1 или 2. Вход для этой
функции можно выбрать с любого слота. Процедура выбора между наборами
поясняется в Руководстве пользователя.
Дискретный вход = FALSE (ЛОЖЬ):
- Набор 1 загружен как активный
Дискретный вход = TRUE (ИСТИНА):
- Текущие настройки сохранены в Наборе 1
Примечание. Значения параметров сохраняются при выборе пункта P6.3.1 Наборы
параметров Сохранить набор 1 (Parameter sets Store Set 1) или Сохранить
набор 2 (Store Set 2) в системном меню или NCDrive: Drive (Привод) >
Parameter Sets (Наборы параметров).
498 Start pulse memory 3 (2.2.24)
Определяет, копировать ли рабочее состояние (RUN) при смене поста управления
с A на B или наоборот.
0 = Рабочее состояние (RUN) не копируется
1 = Рабочее состояние (RUN) копируется
Чтобы этот параметр действовал, параметрам ID300 и ID363 необходимо
присвоить значение 3.
