500 Acceleration/Deceleration ramp 1 shape 234567 (2.4.1)

501 Acceleration/Deceleration ramp 2 shape 234567 (2.4.2)

При помощи этих параметров можно задать плавную кривую начала и окончания

разгона или торможения. При установке нулевого значения кривая управляемого

изменения скорости становится линейной, при этом разгон или торможение

начинаются немедленно после изменения опорного сигнала.

При установке значения параметра 0,1 … 10с кривая разгона/торможения

приобретает S-образную форму. Время разгона

определяется параметрами

ID103/ID104 (ID502/ID503).

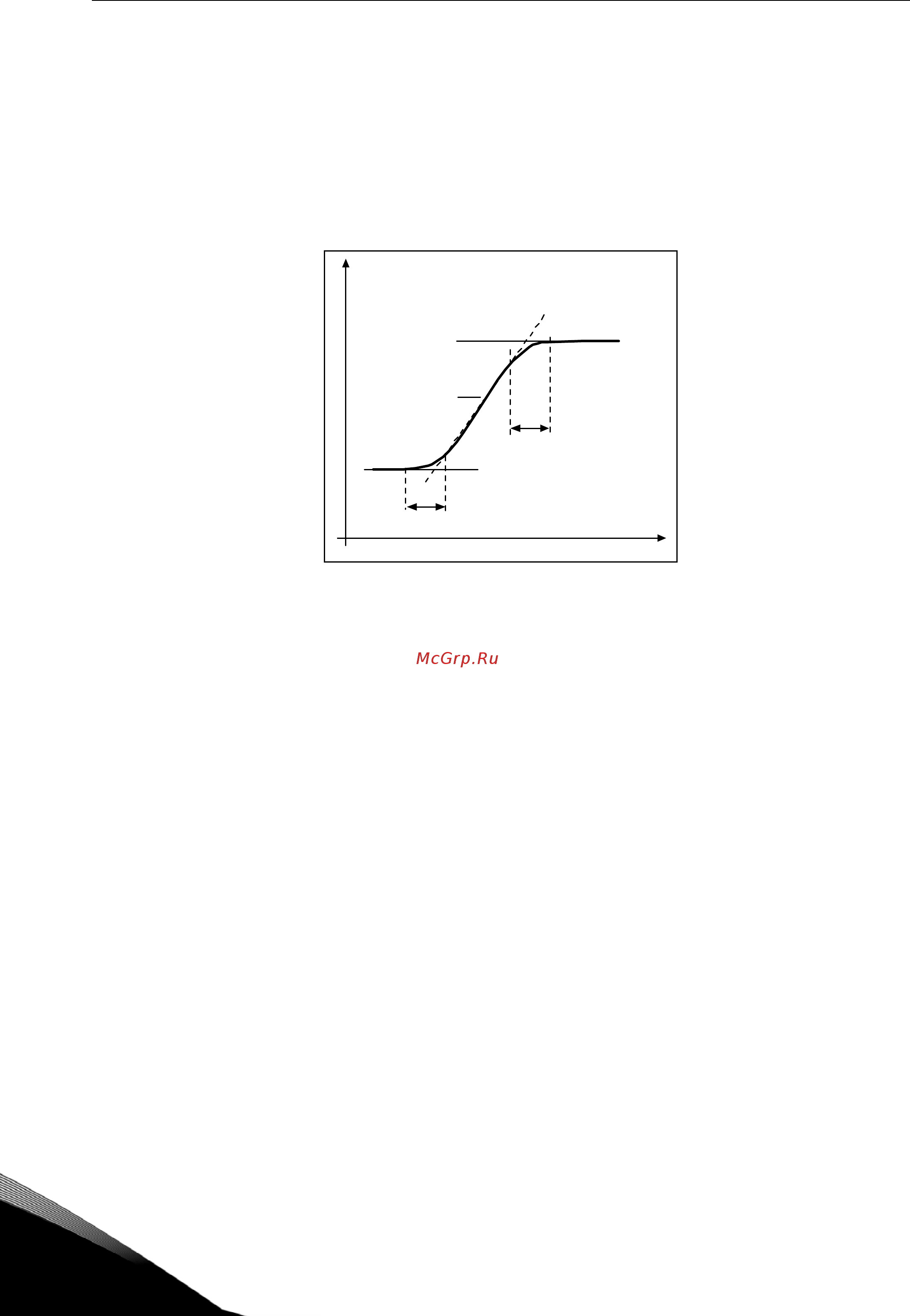

Рисунок 8-42. Время разгона/торможения

(S образная-кривая)

502 Acceleration time 2 234567 (2.4.3)

503 Deceleration time 2 234567 (2.4.4)

Эти значения соответствуют времени, которое требуется выходной частоте для

разгона от нулевого до максимального значения (пар. ID102). С помощью данных

параметров можно задать две настройки времени разгона/торможения для одной

макропрограммы. Для активации необходимо запрограммировать вход DIN3

(пар. ID301).

504 Brake chopper 234567 (2.4.5)

0 = Тормозной прерыватель не используется

1 = Тормозной

прерыватель используется и тестируется в рабочем состоянии.

Тестирование возможно также в режиме Готовности (READY)

2 = Внешний тормозной прерыватель (без тестирования)

3 = Используется и тестируется в режиме Готовности (READY) и в рабочем

состоянии

4 = Используется в рабочем состоянии (без тестирования)

Когда преобразователь частоты тормозит двигатель, то инерция двигателя и

механизма подаются на

внешний тормозной резистор. Это позволяет

преобразователю частоты затормозить механизм с моментом равным моменту при

разгоне (при условии, что выбран верный резистор). Дополнительную

информацию см. в отдельном Руководстве по установке тормозного резистора.

ID103, ID104

(ID502, ID503)

Гц

ID500 (ID501)
