218 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8

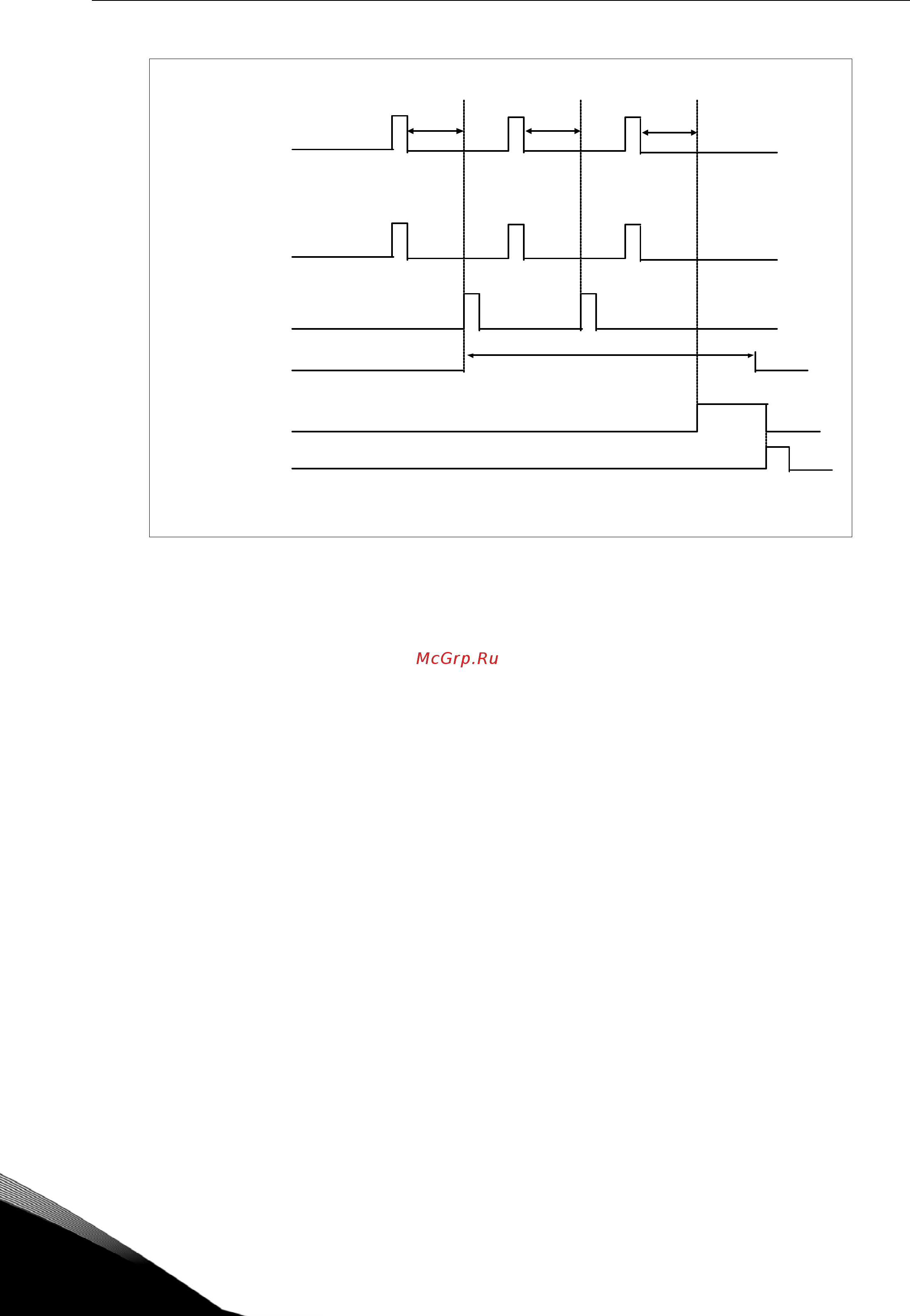

Рисунок 8-53. Пример автоматического перезапуска с двумя попытками
Параметры ID720—ID725 определяют максимальное количество автоматических
перезапусков за пробный период, установленный параметром ID718. Отсчет
времени начинается с первого перезапуска. Если число отказов за пробный
период превышает значения параметров ID720—ID725, активизируется состояние
отказа. Иначе по истечении пробного периода отказ сбрасывается, а при
следующем отказе отсчет времени начинается заново.
Если за пробный период
остается один отказ, состояние отказа — ИСТИНА.
719 Automatic restart: Start function 234567 (2.8.3)
С помощью данного параметра выбирается функция пуска после автоматического
перезапуска. Этим параметром определяется тип запуска:
0 = Пуск с управляемым изменением скорости
1 = Пуск «сходу»
2 = Пуск согласно параметру ID505
720 Automatic restart: Number of tries after undervoltage fault trip 234567
(2.8.4)
Параметр определяет, сколько раз может производиться автоматический
перезапуск в течение
пробного периода, продолжительность которого
определяется параметром ID718 после отключения из-за пониженного
напряжения.
0 = Автоматический перезапуск не происходит
>0 = Число автоматических перезапусков после отказа из-за
пониженного напряжения. Происходит сброс отказа, и привод
автоматически запускается после восстановления
нормального напряжения звена постоянного тока.
NX12k67
Возникновение
сигнала отказа
Сигнал останова
двигателя
Сигнал пуска
двигателя
Контроль
Время
ожидания
Пар. ID717
Перезапуск1 Перезапуск 2
Пробный период
Пар. ID718
Активация
отказа
СБРОС/
Сброс отказа
Функция автоматического перезапуска:
(количество пробных попыток = 2)
Время
ожидания
Па р. ID 717
Время
ожидания
Па р. ID717
