Vacon VACON0100-3L-0012-5-FLOW+IP54 [107/421] Сброс отказа
![Vacon VACON0100-3L-0087-5-FLOW [107/421] Сброс отказа](/views2/1564326/page107/bg6b.png)

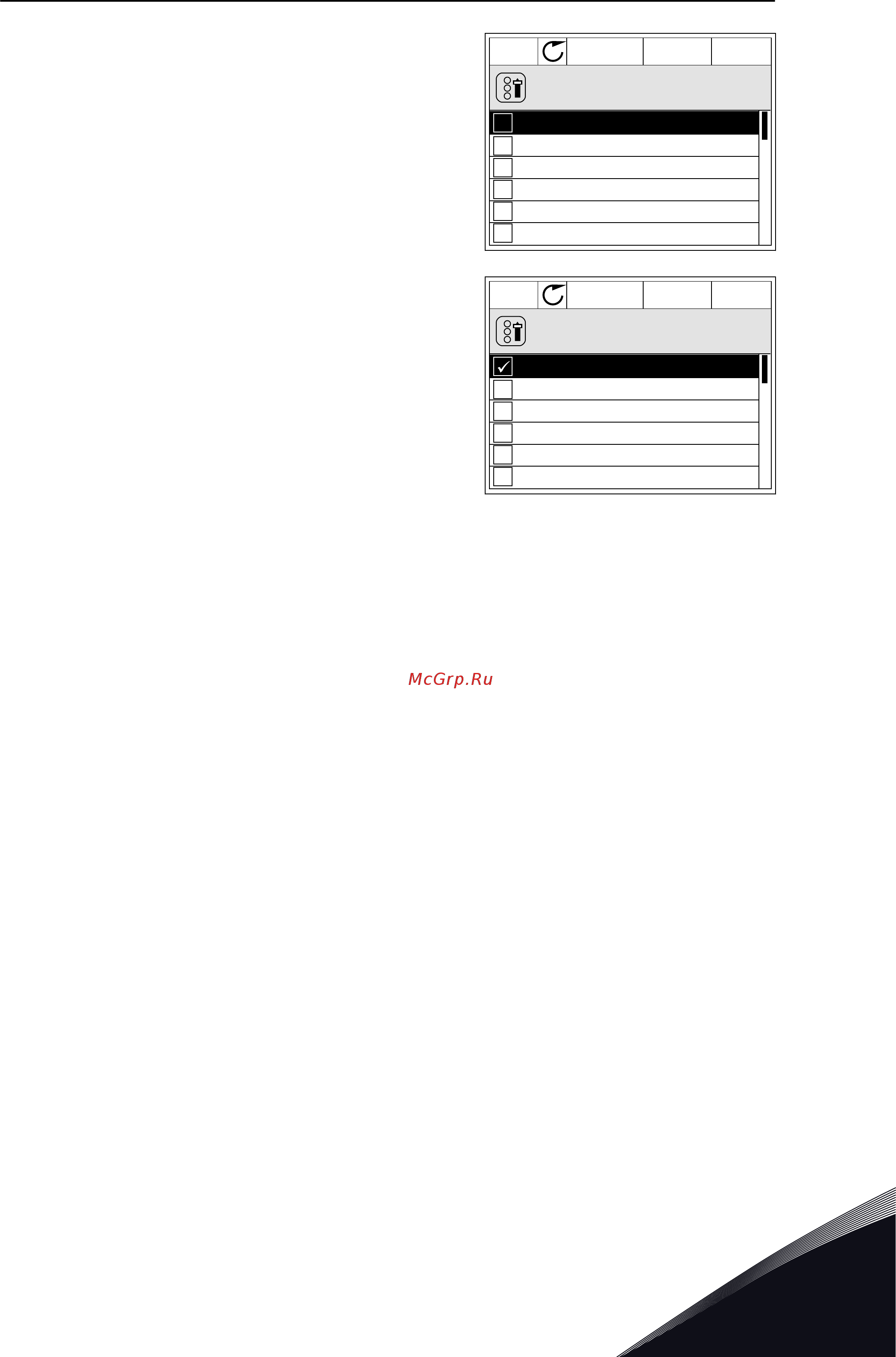

2 Для перемещения по списку значений
используйте кнопки со стрелками вверх и вниз.
STOP
READY
I/O
M 3.12.1.3.1ID:
Days
Monday
Tuesday
Wednesday
Thursday
Friday
Sunday
3 Чтобы добавить значение, с помощью стрелки
вправо отметьте соответствующую ячейку.
STOP
READY
I/O
M 3.12.1.3.1ID:
Days
Monday
Tuesday
Wednesday
Thursday
Friday
Sunday
3.2.2 СБРОС ОТКАЗА
Для сброса отказа можно использовать кнопку сброса или параметр Reset Faults (Сброс
отказов). См. указания в разделе 11.1 На дисплее отобразится отказ.
3.2.3 КНОПКА FUNCT (ФУНКЦИИ)
Кнопка FUNCT (ФУНКЦИИ) используется для выполнения следующих четырех функций.
•
Для открытия страницы управления.
•
Для простого переключения между местным (клавиатура) и дистанционным
источниками сигнала управления.
•
Для изменения направления вращения.
•
Для быстрого изменения значения параметра.
Выбор источника сигнала управления определяет, откуда привод переменного тока будет
получать команды пуска и останова. С каждым местом управления сопоставлен
отдельный параметр для выбора источника задания частоты. В качестве местного
источника управления всегда применяется клавиатура. В качестве источника
дистанционного управления может использоваться плата ввода/вывода или шина
Fieldbus. Выбранный источник сигнала управления отображается в строке состояния на
дисплее.
В качестве источников дистанционного управления могут использоваться платы ввода/
вывода A и B, а также шина Fieldbus. Плата ввода/вывода А и шина Fieldbus имеют
самый низкий приоритет. Для их выбора можно использовать параметр P3.2.1 (Источник
дистанционного управления). Плата ввода/вывода В позволяет переопределить
источники дистанционного управления «Плата ввода/вывода А» и шину Fieldbus с
ИНТЕРФЕЙСЫ ПОЛЬЗОВАТЕЛЯ VACON · 107
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
