Нормальный
пуск
Пуск
разрешен
Блокировка
вращения 1
Блокировка
вращения 2
Активация
противопожарного
режима
(замкнутый контакт)
Скорость
двигателя
Скорость
противопожарного
режима
Нормальная
скорость
Остановлен

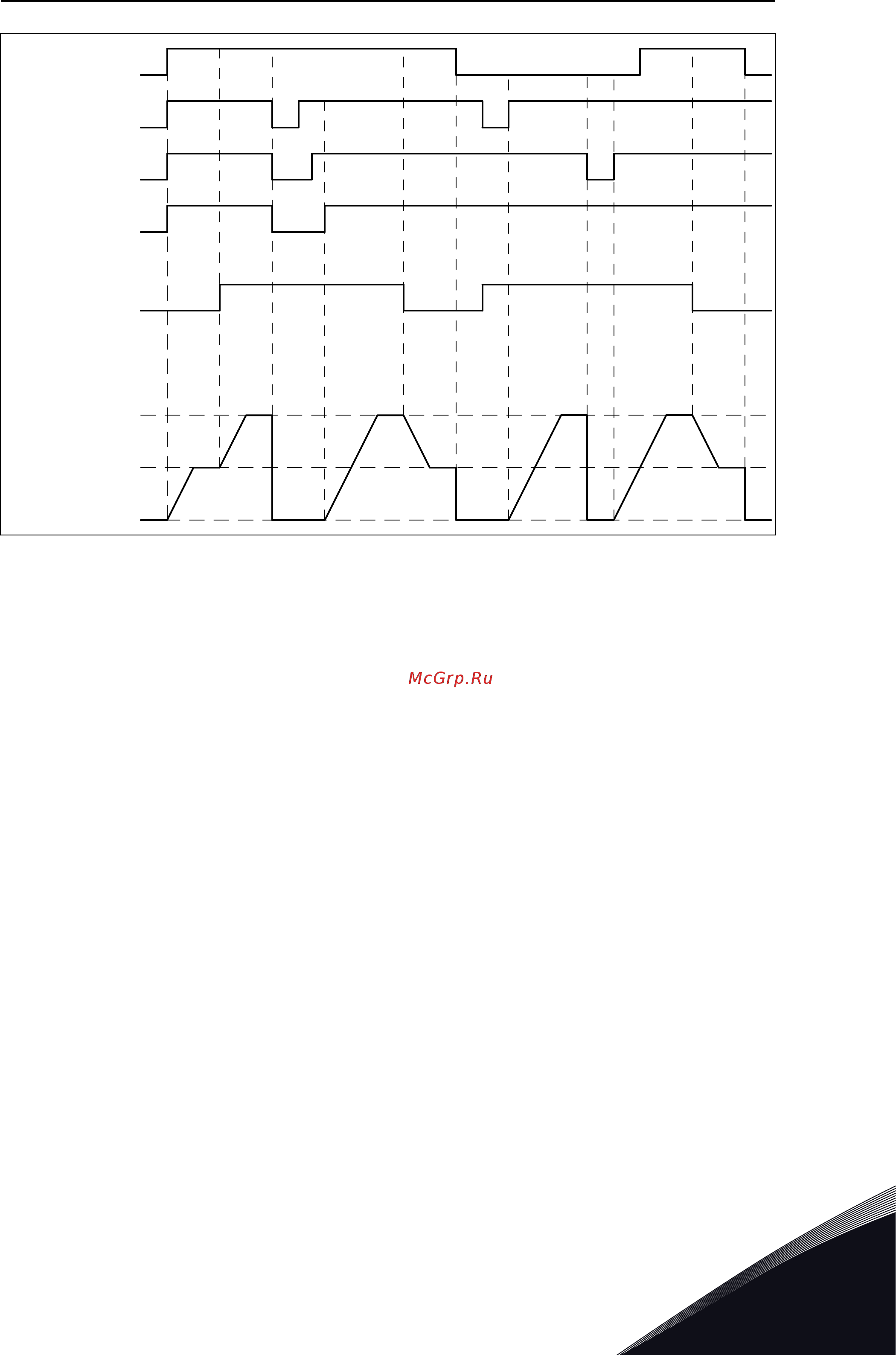

Рис. 102: Функция противопожарного режима
P3.17.5 АКТИВАЦИЯ ПРОТИВОПОЖАРНОГО РЕЖИМА ПО ЗАМКНУТОМУ КОНТАКТУ (ИД 1619)
Обратите внимание на то, что тип данного цифрового входного сигнала — нормально
разомкнутый (NO). См. описание параметра P3.17.4 Активация противопожарного режима
по разомкнутому контакту.
P3.17.6 РЕВЕРС В ПРОТИВОПОЖАРНОМ РЕЖИМЕ (ИД 1618)
Этот параметр используется для выбора направления вращения двигателя в
противопожарном режиме. Этот параметр в нормальном режиме не влияет на работу
системы.
Если двигатель в противопожарном режиме всегда должен вращаться в ПРЯМОМ или в
ОБРАТНОМ направлении, выберите соответствующий цифровой вход.
DigIn Slot0.1 = всегда ПРЯМОЕ направление
DigIn Slot0.2 = всегда ОБРАТНОЕ направление
10.14 ФУНКЦИЯ ПРЕДВАРИТЕЛЬНОГО ПРОГРЕВА ДВИГАТЕЛЯ
P3.18.1 ФУНКЦИЯ ПРЕДВАРИТЕЛЬНОГО ПРОГРЕВА ДВИГАТЕЛЯ (ИД 1225)
Функция предварительного прогрева двигателя поддерживает привод и двигатель
прогретыми в состоянии останова. При прогреве на двигатель подается постоянный ток.
Прогрев двигателя также позволяет избавиться от конденсации.
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 381
