*) Можно изолировать цифровые входы от земли с помощью DIP-переключателя.
** = При заказе с дополнительным кодом +SBF4 релейный выход 3 замещается
термисторным входом. См. Руководство по монтажу.
A
B
C

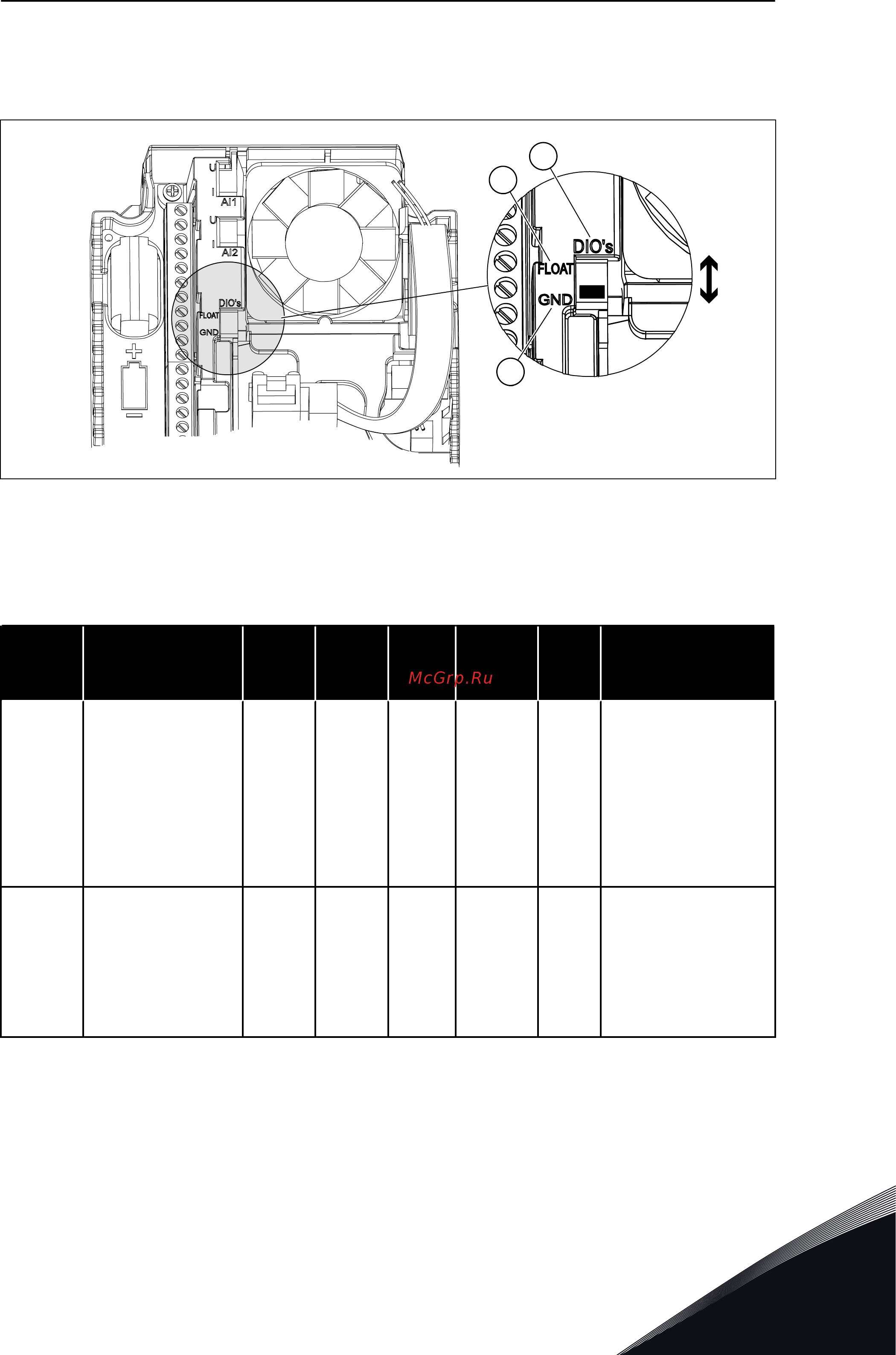

Рис. 7: DIP-переключатель
A. Цифровые входы
B. Развязка
C. Подключено к земле (GND) (по
умолчанию!)
Табл. 5: M1.1 Мастеры
Оглавлен
ие
Параметр Мин. Макс.
Ед.
измер.
По
умолч.
Идент
ифика
тор
Описание
1.1.1 Мастер запуска 0 1 0 1170
0 = не активен
1 = активен
При выборе варианта
Активен запускается
мастер запуска (см.
главу 1.3 Первый
запуск).
1.1.2
Мастер ПртПожар-
Реж
0 1 0 1672
При выборе варианта
Активен запускается
мастер противопожар-
ного режима (см.
главу 2.6 Мастер про-
тивопожарного
режима).
КРАТКОЕ РУКОВОДСТВО ПО ЗАПУСКУ VACON · 27
