Статус двигателя и привода.
•
Отказы двигателя и привода.
•
Ваше текущее положение в структуре меню.
STOP
READY I/O
Main Menu
A B C D E
F
H
G
Quick Setup
( 17 )
Monitor
( 5 )
Parameters
( 12 )
M1ID:

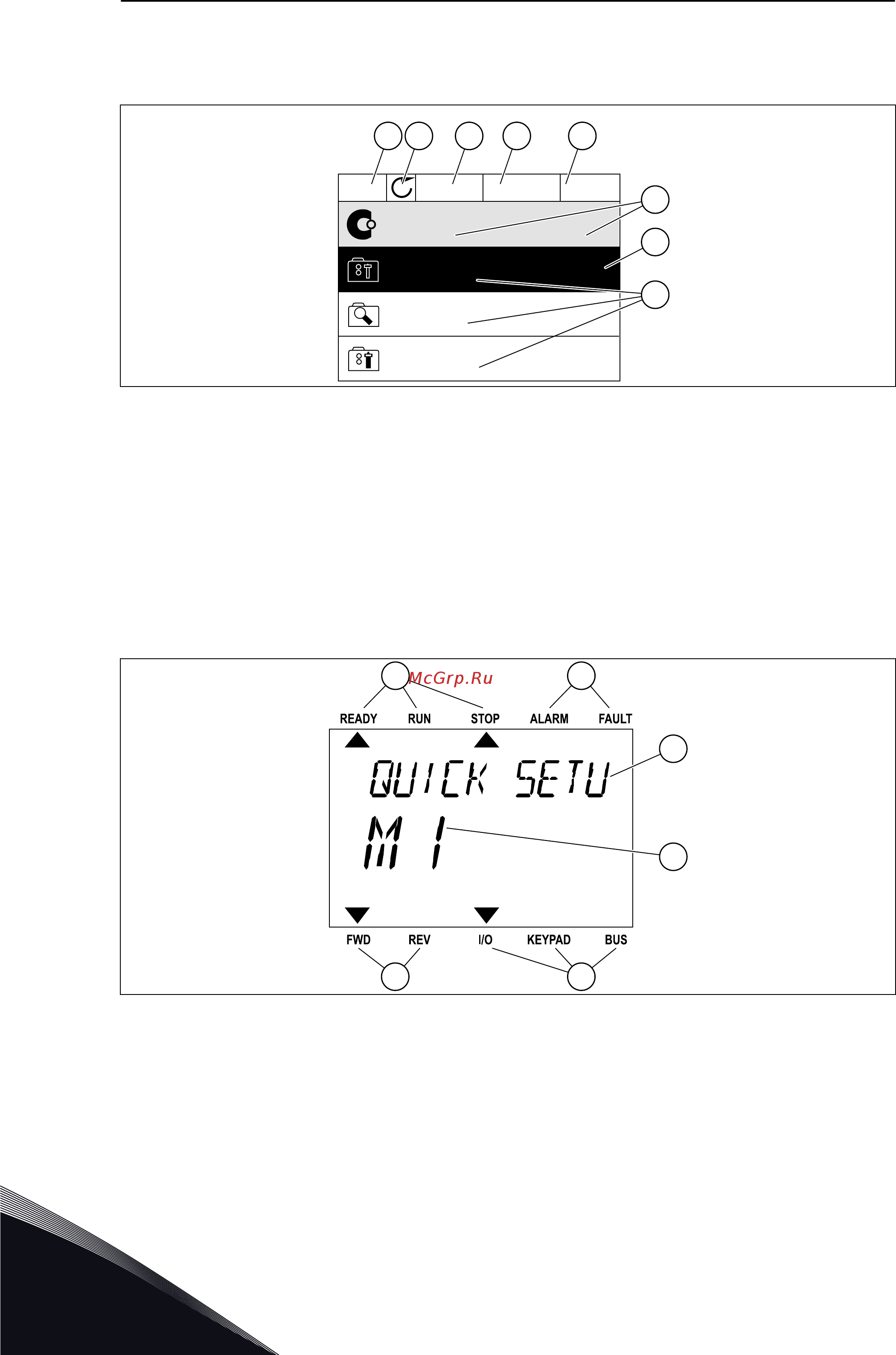

Рис. 2: Графический дисплей
A. Первое поле состояния: ОСТАНОВ/
РАБОТА
B. Направление вращения двигателя
C. Второе поле состояния: ГОТОВ/НЕ
ГОТОВ/ОТКАЗ
D. Поле аварийного сигнала: ALARM/-
(АВАРИЙНЫЙ СИГНАЛ/-)
E. Поле источника сигнала управления:
ПК/ВВОД-ВЫВОД/КЛАВИАТУРА/
FIELDBUS
F. Поле местоположения:
идентификационный номер параметра
и текущее положение в меню
G. Активная группа или элемент
H. Количество разделов в
соответствующей группе
A B
F
C
D
E
Рис. 3: Текстовый дисплей. Если текст для отображения слишком длинный, он будет
прокручиваться на дисплее автоматически.
A. Индикаторы статуса
B. Индикаторы аварийных сигналов и
сигналов отказа
C. Название группы или раздела в
текущем положении
D. Текущее положение в меню
E. Индикаторы источника сигнала
управления
VACON · 14 КРАТКОЕ РУКОВОДСТВО ПО ЗАПУСКУ
